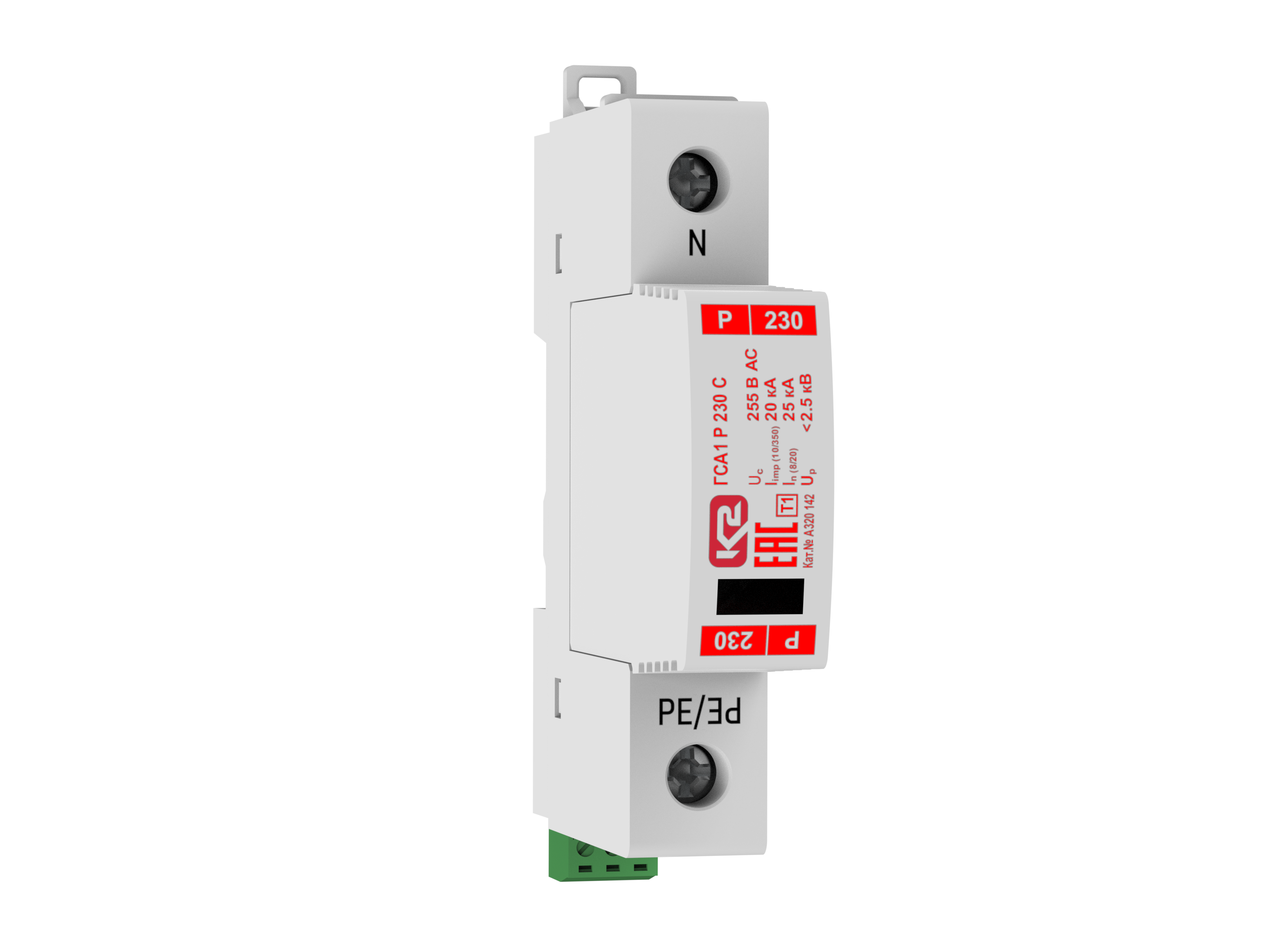

ГСА1 Р 230 С - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер А320 142Копировать
Добавить в сравнение
с НДС 22% без НДС6 872.00 ₽Под заказ1 шт. на сумму 6 872.00 ₽
от 44 шт.6 528.00 ₽5%от 73 шт.6 185.00 ₽10%от 44 шт.5 351.00 ₽5%от 73 шт.5 070.00 ₽10%1 шт. на сумму 6 872.00 ₽
ОписаниеПодробнее о продукте (PDF)Однополюсное УЗИП класса испытаний I коммутирующего типа на основе однозазорного газонаполненного разрядника. UО = 230 В АС, Iimp(10/350) = 20 кA.
ОписаниеХарактеристикиДокументацияОписаниеУстройство ГСА1 Р 230 С, ТУ 3428-015-79740390-2016 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению уровня напряжения защиты UP соответствует требованиям «Концепции комплексной защиты технических средств и объектов железнодорожной инфраструктуры от воздействия атмосферных и коммутационных перенапряжений и влияния тягового тока». Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
По степени воздействия климатических факторов ГСА1 Р 230 С относится к классу условий размещения К2 по ГОСТ 34012-2016, по стойкости к воздействиям механических нагрузок - к классу условий размещения МС2 по ГОСТ 34012-2016.
ГСА1 Р 230 С, ТУ 3428-015-79740390-2016 – однополюсное УЗИП класса испытаний I на основе однозазорного газонаполненного разрядника.
• Предназначено для защиты цепей ЖАТ, в том числе с высокими требованиями по функциональной безопасности и подверженным воздействиям молниевых и тяговых токов:
- Для защиты нулевых проводников фидеров электропитания;

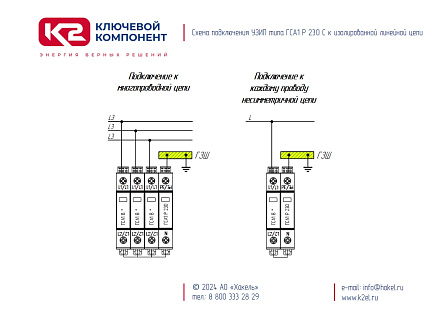

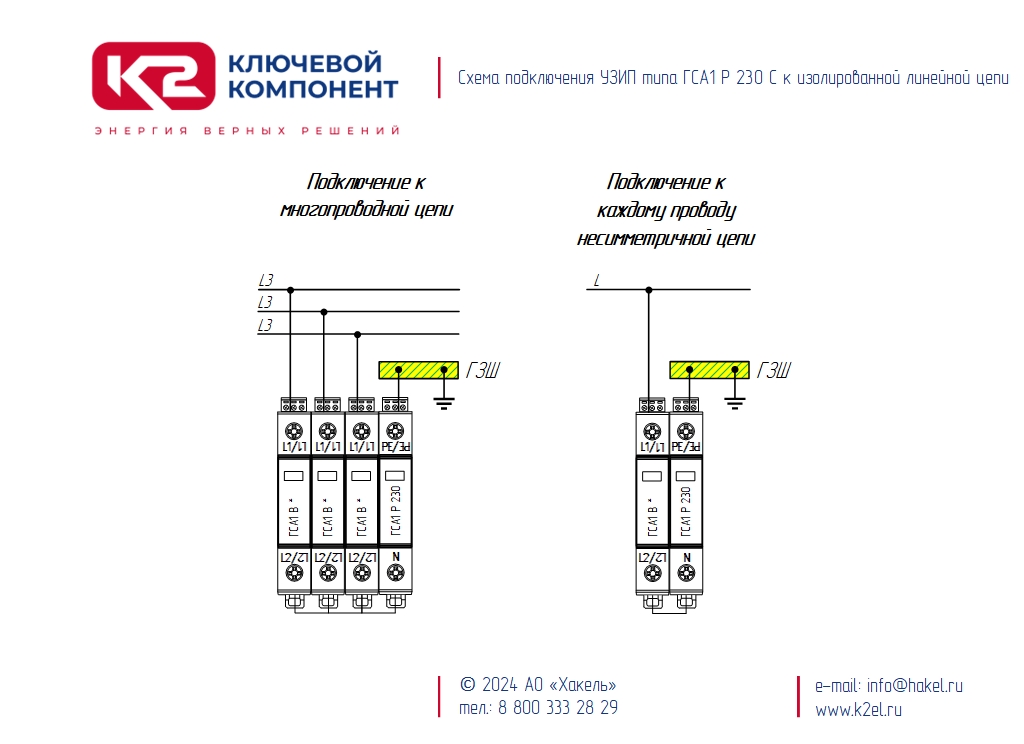

- Для защиты изолированных линейных цепей с высокими требованиями по функциональной безопасности от продольных (провод/земля) перенапряжений совместно с УЗИП на основе варисторов.
• Выпускается на номинальное рабочее напряжение UО = 230 B AC.
• Способно отводить импульсы тока Iimp(10/350) = 20 кА при максимальном длительном напряжении до 255 В АС.
• Обеспечивает уровень напряжения защиты при Iimp Up < 1300 В.
• Применяется в сетях с системой заземления типа TN-S, ТТ и IT.

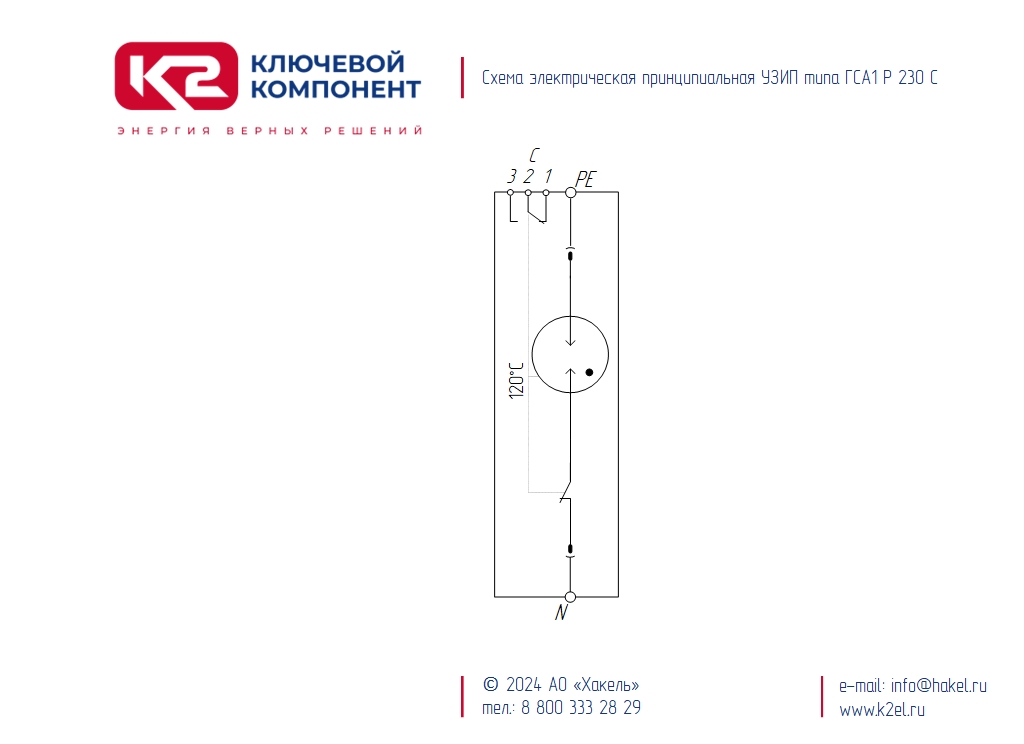

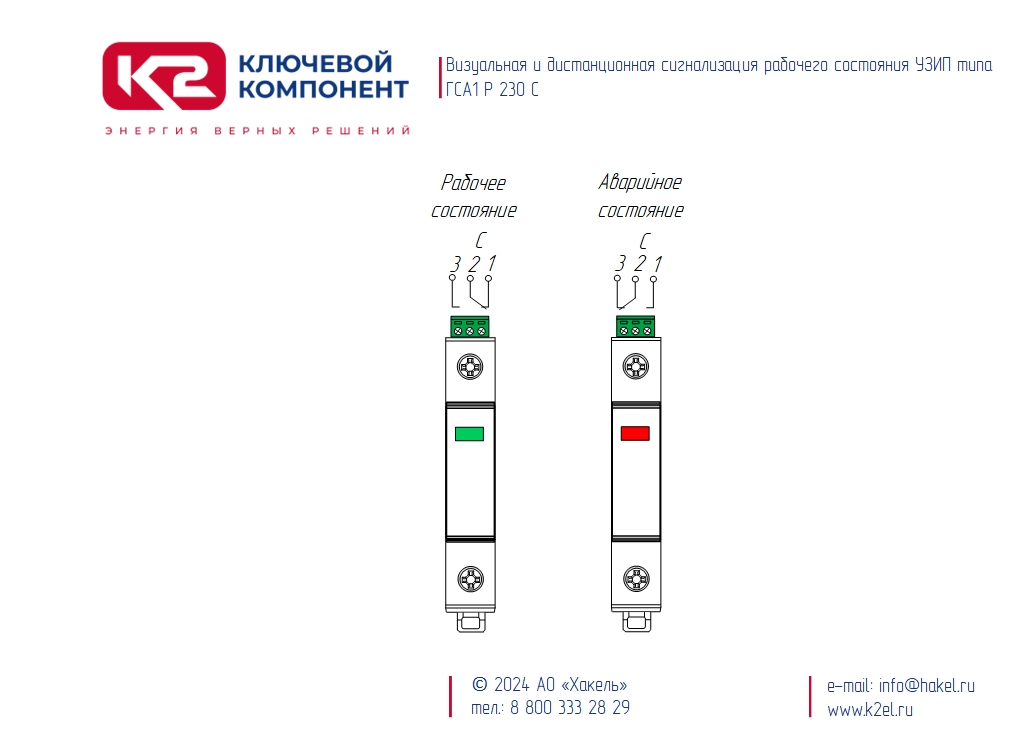

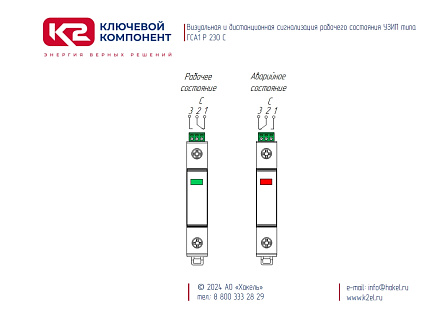

• Разрядник снабжён терморасцепителем, обеспечивающим отключение аварийного тока через УЗИП и его пожарную безопасность. В нормальном состоянии индикатор терморасцепителя имеет зелёный цвет, в аварийном - красный.
• Для удалённого контроля ГСА1 Р 230 С снабжено “сухим” контактом дистанционной сигнализации рабочего состояния.Структура наименования ГСА1 Р 230 С, ТУ 3428-015-79740390-2016:
ГСА – серия УЗИП АО "Хакель" для объектов железнодорожной инфраструктуры;
1 – класс испытаний I согласно ГОСТ IEC 61643-11;
Р - серия устройств коммутирующего типа на основе однозазорного газонаполненного разрядника;
230 - номинальное напряжение защищаемой цепи UО AC;
ТУ 3428-015-79740390-2016 - номер ТУ.Пример: ГСА1 Р 230 С – однополюсное УЗИП производства АО "Хакель" для защиты оборудования железнодорожной инфраструктуры, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, коммутирующего типа на основе однозазорного газонаполненного разрядника UО = 230 B AC, Iimp(10/350) = 20 кА. Выпускаются по ТУ 3428-015-79740390-2016.
Теория и особенности применения:

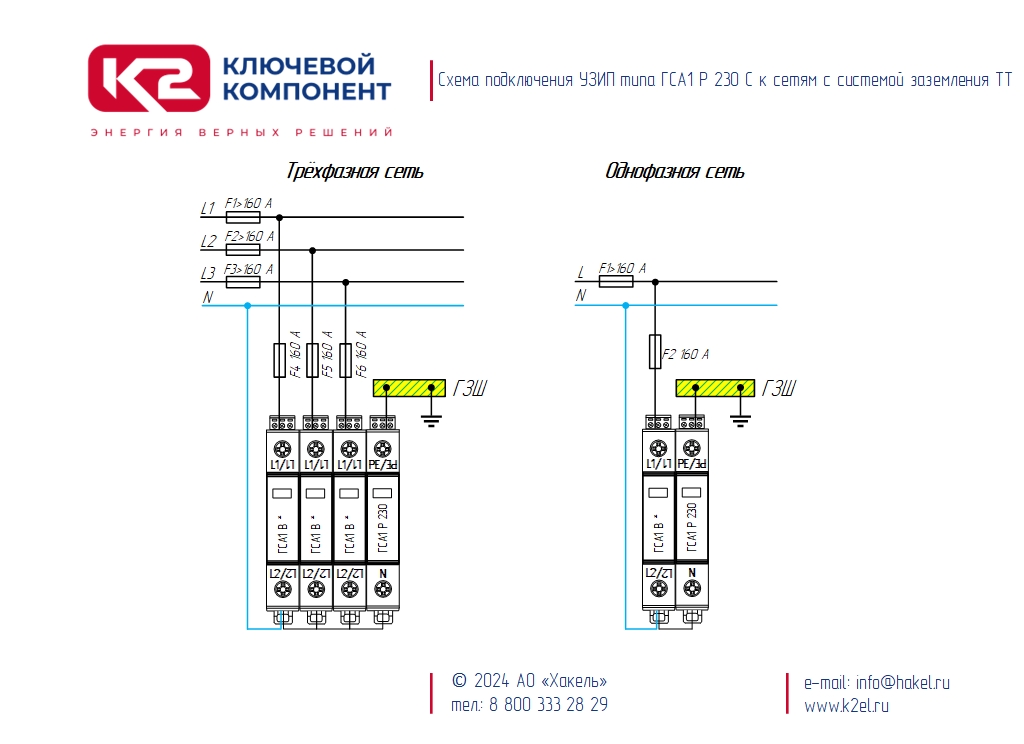

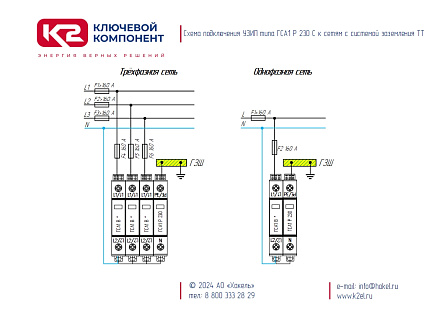

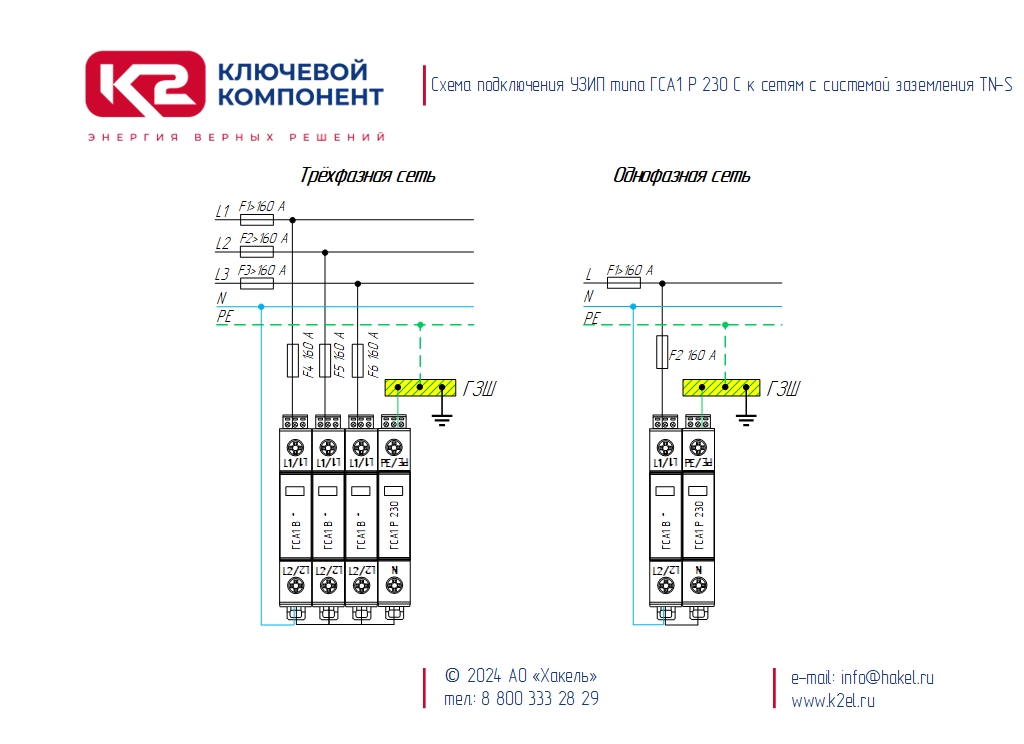

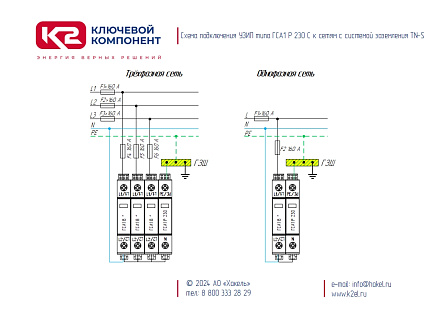

• Предназначено для защиты нулевых проводников фидеров электропитания с системами заземления TN-S и TT;
• В системах ЖАТ не применяются отдельно, а только в цепи провод/земля последовательно с УЗИП ограничивающего типа на основе варистора.ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11IКоличество полюсов1Применяются в сетях с системами заземленияTN-S, IT, TTВид защитыN/PEНоминальное рабочее напряжение, Uo230 В АСМаксимальное длительное рабочее напряжение, Uс255 В АСИмпульсный ток, Iimp (10/350)20 кАКоммутируемый заряд, Q12.5 A*сУдельная энергия, W/R156 кДж/ОмНоминальный разрядный ток, In(8/20)25 кАУровень напряжения защиты при Iimp, Up< 1.3 кВУровень напряжения защиты при In, Up< 2.5 кВОтключающая способность сопровождающего тока, Ifi100 АВременное перенапряжение, Ut1200 В / 0.2 сВремя срабатывания, tA< 100 нсКорпусТип корпусасо сменными модулямиКоличество модулей DIN1МонтажDIN-рейка 35 ммПоложение в пространствевертикальноеМатериал корпусаPolyamid PA66, UL94 V-0Цвет базысерыйЦвет сменного модулясерыйВесогабаритные характеристикиШирина, мм17.6Высота, мм110Глубина, мм79.4Вес, кг0.073Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•м- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - зеленый индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на устройствоКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- сопротивление изоляции2*10⁷ Ом- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 В- сечение проводника0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный- длина зачистки проводников7 мм- номинальный момент затяжки0.2 H•мЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C...+80°CКлиматические факторы по ГОСТ 34012-2016К2Механические нагрузки по ГОСТ 34012-2016МС2Гарантийный срок5 летСредняя наработка до отказа, Тср888 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерА320 142НаименованиеГСА1 Р 230 С - устройство защитноеТУТУ 3428-015-79740390-2016Количество в упаковке1Минимальный заказ1ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП серии ГСА, ТУ 3428-015-7970390-2016 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
