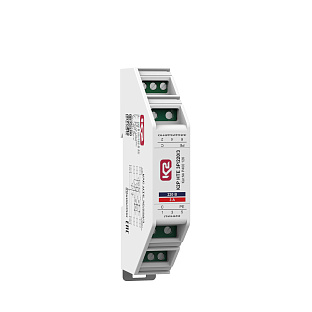

К2Р НТЕ 3Р/220/3 - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер Р400 126Копировать
Добавить в сравнение
с НДС 22% без НДС10 244.00 ₽Под заказ1 шт. на сумму 10 244.00 ₽
от 30 шт.9 732.00 ₽5%от 49 шт.9 220.00 ₽10%от 30 шт.7 977.00 ₽5%от 49 шт.7 557.00 ₽10%1 шт. на сумму 10 244.00 ₽
ОписаниеПодробнее о продукте (PDF)УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых проводников - 3. Uо = 230/220 В AC/DC. IL= 3 А. In(8/20) = 20 кА. В УЗИП применяются TVS-диоды с Рppm = 1500 Вт. Скорость передачи данных до 1 Мбит/с. Схема защиты двухступенчатая: три трехэлектродных газонаполненных разрядника, девять TVS-диодов в цепях Линия-Линия-РЕ соединенных звездой, согласующие элементы - три индуктивности. Возможно подключение экрана кабеля через шунтирующую емкость и газонаполненный разрядник. Предназначено для защиты КИПиА и сигнальных цепей.
ОписаниеХарактеристикиДокументацияОписаниеУЗИП К2Р НТЕ 3Р/220/3, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП К2Р НТЕ 3Р/220/3, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 18 мм для установки на DIN-рейку 35 мм:
- Предназначено для защиты КИПиА и сигнальных цепей;
- Количество защищаемых проводников - 3, подключение с помощью винтовых клемм 2.5 - 4.0 мм²;
- Схема защиты двухступенчатая;
- Первая ступень защиты выполнена на трех трехэлектродных газонаполненных разрядниках в цепях 3*Линия-Линия-РЕ;
- Вторая ступень защиты выполнена на трех TVS-диодах с Рppm = 1500 Вт в цепях 3*Линия-Линия, соединение звездой;
- Согласующие элементы - три индуктивности;
- Возможно подключение экрана кабеля через шунтирующую емкость и газонаполненный разрядник;
- Выпускается на номинальное рабочее напряжение Uо = 230/220 B AC/DC; номинальный ток IL = 3 А;
- Способно пропускать номинальный разрядный ток In(8/20) = 20 кА, импульсный ток Iimp(10/350) = 2.5 кА;
- Скорость передачи данных до 1 Мбит/с; - Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку;
- Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.
Структура наименования К2Р НТЕ 3Р/110/3, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО «Хакель»;
Н - корпус КИ1 толщиной 18 мм для крепления на DIN-рейку 35 мм;
ТЕ - согласующие элементы - индуктивности;
3Р - количество защищаемых проводников;
220 - номинальное рабочее напряжение, В DC;
3 - рабочий ток, А;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р НТЕ 3Р/220/3, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 18 мм для крепления на DIN-рейку 35 мм, количество защищаемых проводников - 3, двухступенчатая схема защиты, Uo = 230/220 В AC/DC. IL = 3 А. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм2 или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя!ХарактеристикиОбщие электрические характеристикиНоминальный ток IL3 АРод токапостоянный/переменный, 50 ГцХарактеристики вида защиты систем передачи данныхКоличество защищаемых проводников3Номинальное рабочее напряжение DC, Uo220 ВНоминальное рабочее напряжение AC, Uo230 ВКатегория испытаний по ГОСТ IEC 61643-21C2, C3, D1D1 Импульсный ток (10/350), Iimp, линия-линия2.5 кАD1 Импульсный ток (10/350), Iimp, линия-РЕ2.5 кАD1 Импульсный ток (10/350), Iimp, линия+линия-РЕ2.5 кАC2 Номинальный разрядный ток (8/20), In, линия-линия20 кАC2 Номинальный разрядный ток (8/20), In, линия-PE20 кАC2 Номинальный разрядный ток (8/20), In, линия+линия-РЕ20 кАМаксимальная допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm1500 ВтВремя срабатывания, tA, линия-линия< 1 нcСкорость передачи данных (частота среза)1 Мбит (1 МГц)Вносимая индуктивность, L4.7 мкГнВносимая емкость, С, линия-линия≤ 1.5 нФКорпусТип корпусамоноблочныйКоличество модулей DIN1МонтажDIN-рейка 35 ммМатериал корпусаАрмамид ПАС В20-1АПЦвет корпусасерыйВесогабаритные характеристикиШирина, мм18Высота, мм106Глубина, мм66Вес, кг0.070Клеммы и присоединяемые проводникиНоминальный момент затяжки винтовых клемм0.5 H•мCечение присоединяемых проводников:- жесткий одножильный0.25÷4.0 мм²- гибкий многожильный0.25÷4.0 мм²Длина зачистки проводников5÷6 ммЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C...+80°CГарантийный срок5 летСредняя наработка до отказа, Тср210 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерР400 126НаименованиеК2Р НТЕ 3Р/220/3 - устройство защитноеТУТУ 3428-002-79740390-2007ГОСТГОСТ IEC 61643-21-2014Количество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительХАКЕЛЬСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
