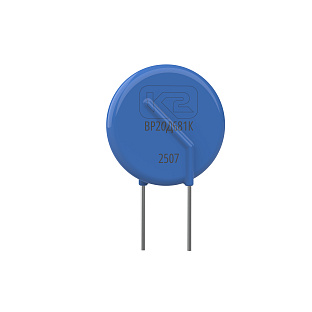

ВР20Д681К - варистор дисковый, 420 В, 6.5 кА (8/20)

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер К2ЕВ361СCР0

142.00 ₽

с НДС 22% без НДС

В наличии: 3022 шт.

Цена с НДС 22%

10 шт. на сумму 1 420.00 ₽

от 710 шт.

135.00 ₽

от 2120 шт.

128.00 ₽

10%

10 шт. на сумму 1 420.00 ₽

Описание

Характеристики

Документация

Эволюция устройства

Описание

ВР20Д681К - варистор серии КВС, 420 В, 6.5 кА (8/20), оксидно-цинковый, дисковой формы с однонаправленными (радиальными) проволочными выводами, защищенный, неизолированный.

Варисторы серии КВС, РБНМ.434122.001 ТУ предназначены для защиты элементов и узлов радиоэлектронной и электротехнической аппаратуры от импульсных перенапряжений в цепях AC/DC, низковольтных систем распределения электроэнергии, сетей телекоммуникации и сигнализации.

- Изготавливаются четырех типоразмеров.
- Корпус варистора имеет защитное покрытие.
- Варистор оснащен проволочными выводами для монтажа методом пайки в отверстия печатной платы.
- Диапазон рабочих температур от - 60 °С до + 85 °С.
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ.
- Применять припой марок ПОС 40, ПОССу 40-0,5 или ПОС-61 по ГОСТ 21930.
- Температура припоя не выше 265 °С.
- Флюс спирто-канифольный.
- Время пайки не более 4 с.
- Расстояние от корпуса до места пайки вывода не менее 6 мм.

Аналог: Epcos/TDK Series B722 S20K420 B72220S0421K101; THINKING Varistor TVR Series TVR20681

Характеристики

Весогабаритные характеристики

Диаметр, Dmax

23 мм

Толщина, Tmax

8.0 мм

Максимальный наплыв покрытия на выводы

5 мм

Длина выводов, Lmin

20 мм

Расстояние между выводами, D1

9.0 ± 3.0 мм

Диаметр выводов, d

1.0 ± 0.1 мм

Информация для заказа

Каталожный номер

К2ЕВ361СCР0

Наименование

ВР20Д681К - варистор дисковый, 420 В, 6.5 кА (8/20)

ТУ

РБНМ.434122.001 ТУ

Количество в упаковке

100, шт.

Минимальный заказ

10, шт.

EAN-13

4610093697566

ТН ВЭД

8533 40 100 0

ОКПД 2

27.90.60.000

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Номер реестровой записи ГИСП

10738233 до 31.10.2028

Типоразмер

20 мм

Классификационное номинальное напряжение, Uk

680 В

Допускаемое отклонение напряжения

±10%

Напряжение ограничения при Iогр, Uогр

≤ 1120 В

Импульс тока 8/20 мкс, Iогр

100 А

Максимальное длительное напряжение АС/DC, Vm

420/560 В

Максимальная амплитуда импульса тока, Iимп (8/20 мкс)

6500 А

Максимальная рассеиваемая энергия импульса тока (2 мс), Q

180.0 Дж

Номинальная мощность рассеяния, Рн

1.0 Вт

Емкость варистора, C

≤ 900 пФ

Сертификаты

Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Каталог "Варисторы серии КВС", K2E-MOV-01-01-2025 Листовка "Варисторы серии КВС", 2023

Модели для проектировщиков

STEP 3D-модель варистора выводного 20Д

Эволюция устройства

Кат. номер

Наименование

B72220S0421K101

Epcos/TDK Series B722 S20K420

TVR20681

THINKING Varistor TVR Series
