В-ТС2 120М С - устройство защитное
- УЗИП (1059)
- Молниезащита и заземление (980)
- Электронные компоненты (1076)
- Устройства промышленной автоматики (209)
-
Низковольтные комплектные устройства
(111)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (24) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)
-
Дополнитeльныe комплeктующиe
(27)
Корпуса (4) Дополнительные комплектующие (5) Переходники, гайки (4) Заглушки боковые (6) Маркировочный пластины (3) Шины соединительные (5)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
.jpg)
Каталожный номер В02 031Копировать
Добавить в сравнение

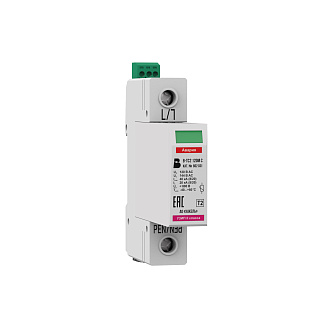

В разработкеОписаниеПодробнее о продукте (PDF)Однополюсное УЗИП класса испытаний II ограничивающего типа серии БЛИЦ ТС. Состоит из сменного варисторного модуля и базы для подключения к DIN-рейке 35 мм. Imax(8/20) = 40 кА, Uo = 120/155 В AC/DC.
ОписаниеХарактеристикиДокументацияЭволюция устройстваОписаниеУстройство серии БЛИЦ ТС В-ТС2 М 120М С, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.
УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.

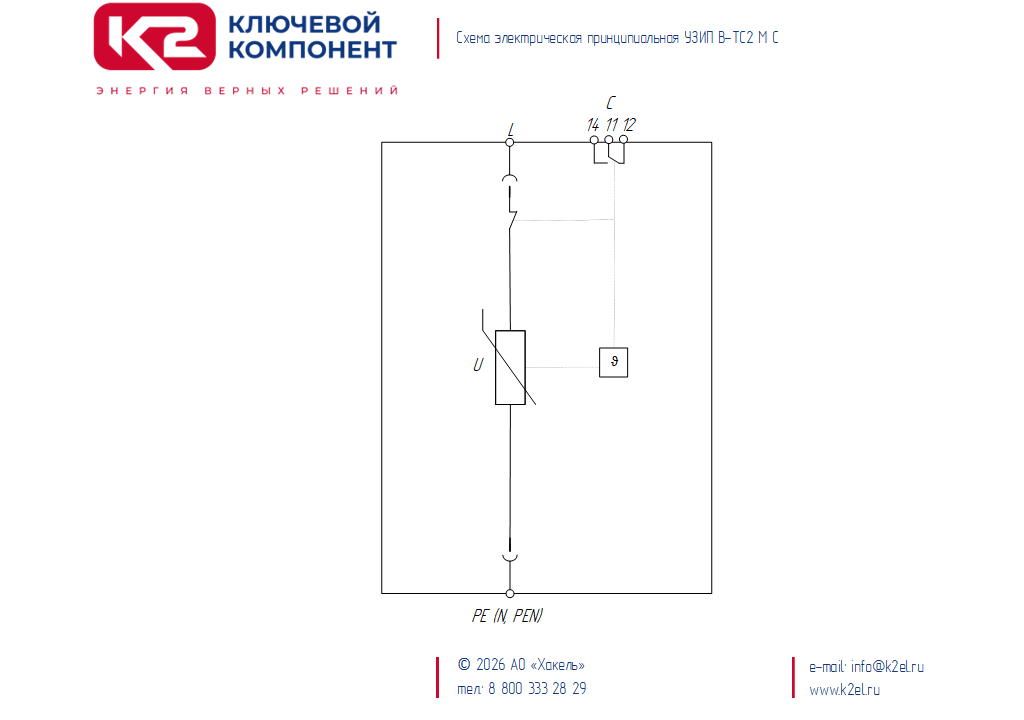

В-ТС2 120М С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний II на основе оксидно-цинкового варистора:
• Предназначено для защиты фазного проводника от импульсных перенапряжений в цепях L/N, L/PEN в системах переменного/постоянного тока;
• Состоит из сменного варисторного модуля и базы для подключения к DIN-рейке 35 мм;
• Выпускается на номинальное рабочее напряжение Uo = 120/155 В AC/DC;
• Способно отводить импульсы тока Imax(8/20) = 40 кА;
• Применяются в сетях с системами заземления типа TN-C;
• Для удаленного контроля В-ТС2 120М С снабжено “сухими” контактами дистанционной сигнализации.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора, расположенного на сменном варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный. Удалённый контроль осуществляется с помощью дистанционной сигнализации - переключением «сухого» безпотенциального контакта.
Структура наименования В-ТС2 120М С, ТУ 3428-002-79740390-2007:
В-ТС - УЗИП серии БЛИЦ ТС производства АО "Хакель";
2 - класс испытаний;
120 - максимальное длительное рабочее напряжение системы, Uo AC;
М - корпус со сменным варисторным модулем;
С - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: В-ТC2 120М С - однополюсное УЗИП серии БЛИЦ ТC производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, класса испытаний II в соответствии с ГОСТ IEC 61643-11; Uo = 120 В АС. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

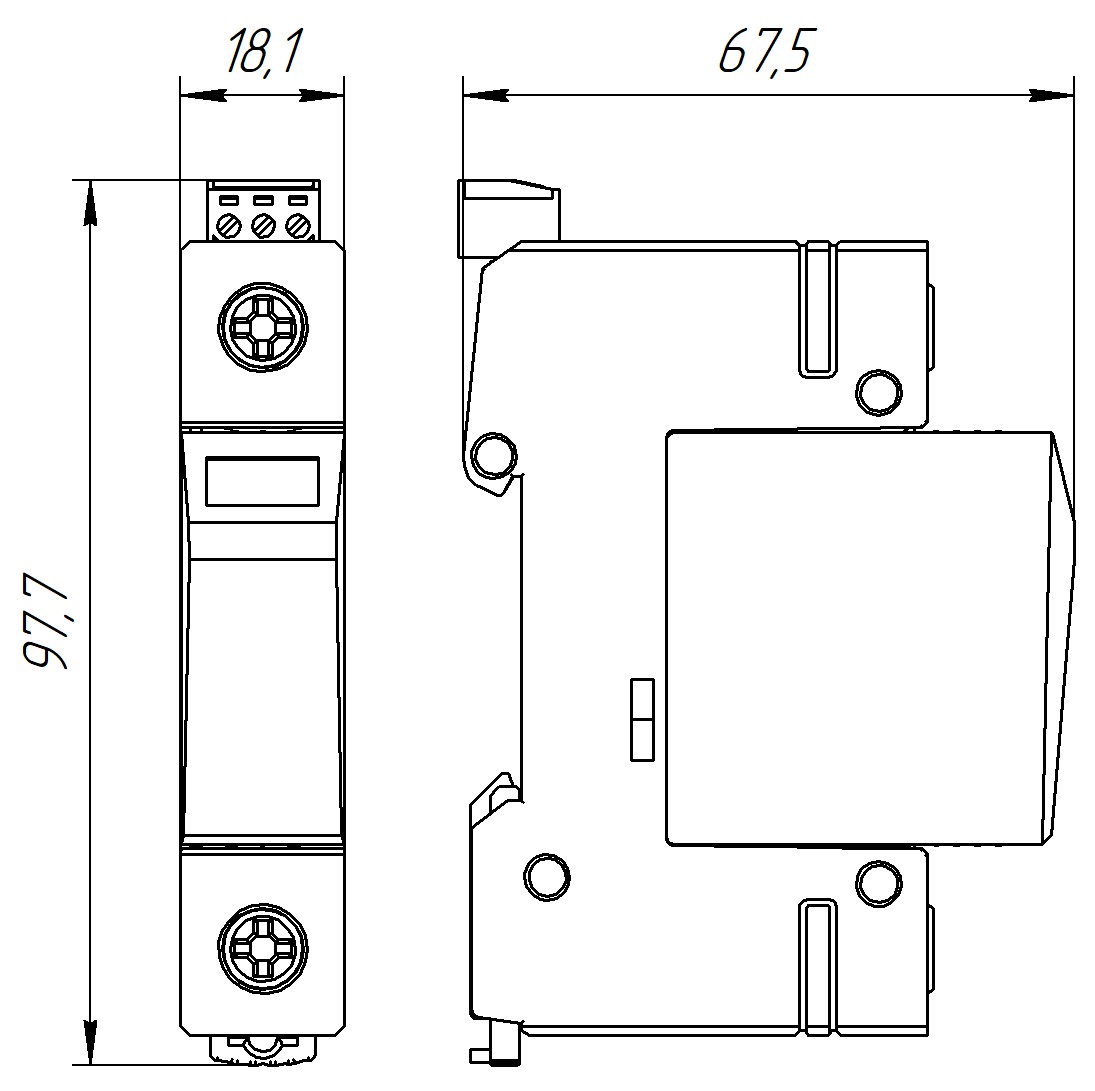

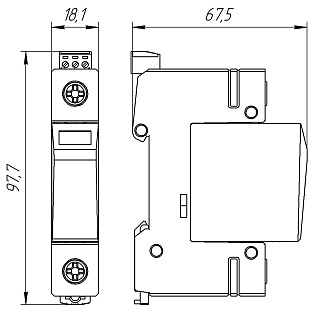

ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11IIКоличество полюсов1Применяются в сетях с системами заземленияTN-CВид защитыL/N , L/PEN, L/PE, +/-, +/PE, -/PEНоминальное рабочее напряжение, Uo120 В ACНоминальное рабочее напряжение, Uo155 В DCМаксимальное длительное рабочее напряжение, Uс150 B ACМаксимальное длительное рабочее напряжение, Uс190 B DCМаксимальный разрядный ток, Imax (8/20)40 кАНоминальный разрядный ток, In(8/20)20 кАУровень напряжения защиты при In, Up< 1.0 кВВременное перенапряжение, Ut335 В/5 сНоминал защитного предохранителя160 A gGНоминальный ток короткого замыкания, Isccr25 кАrmsВремя срабатывания, tA< 25 нсКорпусТип корпусасо сменными модулямиКоличество модулей DIN1МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет базысерыйЦвет сменного модулясерыйВесогабаритные характеристикиШирина, мм18.1Высота, мм96Глубина, мм87.5Вес, кг099Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм2.5 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - зеленый индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на устройствоКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- сопротивление изоляции2*10⁷ Ом- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 В- сечение проводника0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный- длина зачистки проводников7 мм- номинальный момент затяжки0.2 H•мЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69У2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-40°C...+80°CГарантийный срок2 годаСредняя наработка до отказа, Тср6 250 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерВ02 031НаименованиеВ-ТС2 120М С - устройство защитноеТУТУ 3428-002-79740390-2007ГОСТГОСТ IEC 61643-11-2013Количество в упаковке1, шт.Минимальный заказ1, шт.ТН ВЭД8536 30ОКПД 227.12.23.190ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Certificate of conformity of the quality management system GOST R ISO 9001-2015 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015
