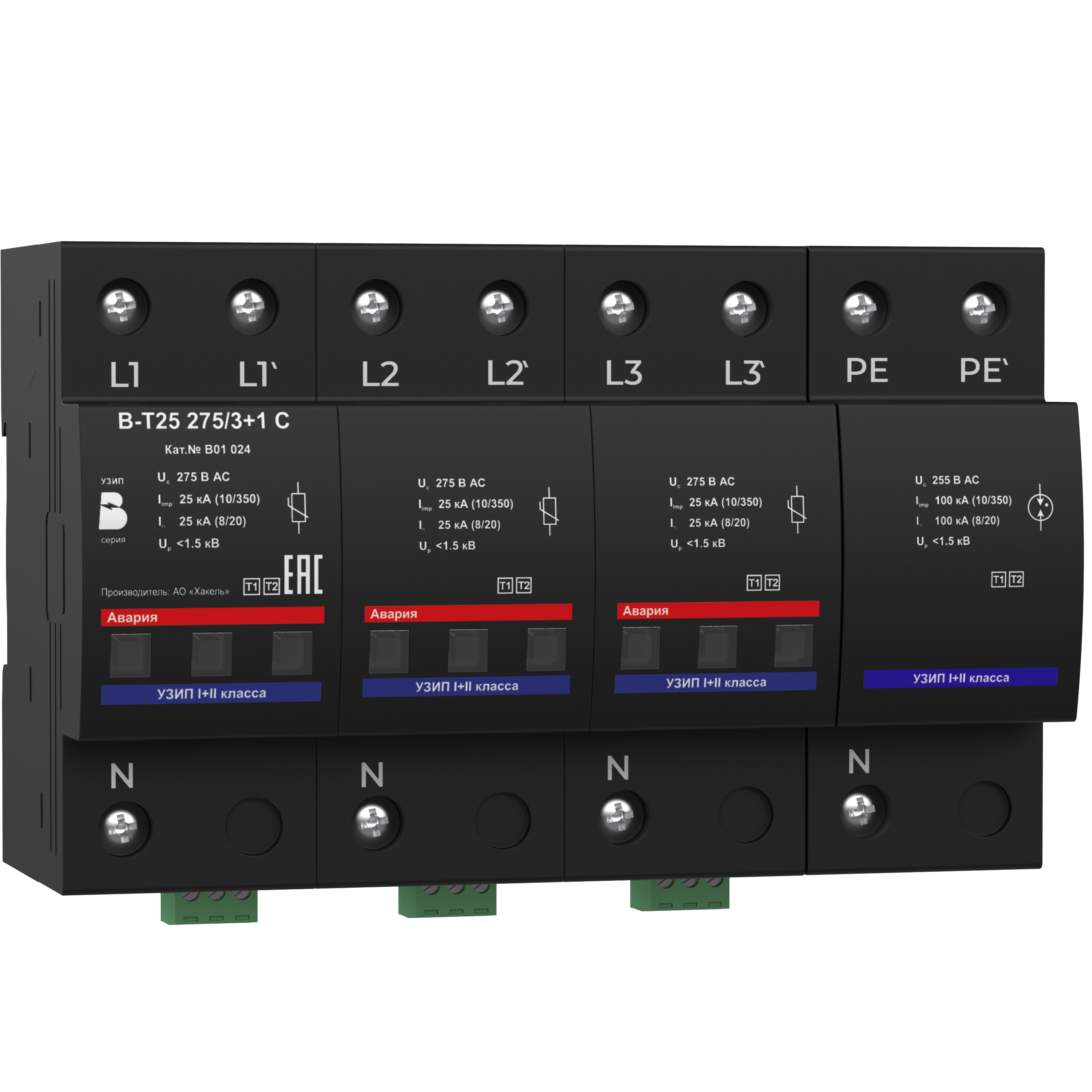

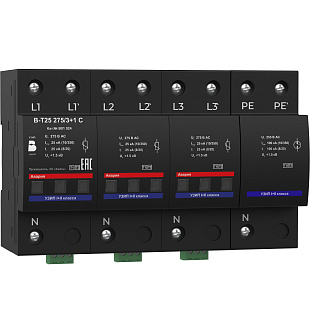

В-Т25 275/3+1 С - устройство защитное

Товар добавлен в избранное
В избранное
Товар удален из избранного
Каталожный номер В01 024
41 312 ₽
В наличии: 386
Описание

Четырёхполюсное УЗИП класса испытаний I+II комбинированного типа. Применяется для защиты фазных и нулевого проводников в системах переменного тока. Моноблочный корпус для подключения к сети и креплению к DIN-рейке 35 мм. Uo = 230 В АС. Iimp(L/N)(10/350) = 25 кА, Iimp(N/PE)(10/350) = 100 кА.

Подробнее о продукте (PDF)
Описание
Характеристики
Документация
Описание

Устройство В-Т25 275/3+1 СТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.



В-Т25 275/3+1 С, ТУ 3428-002-79740390-2007 – четырёхполюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника.
- Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
- Предназначено для защиты фазных и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока.
- Моноблочный корпус для подключения к сети и креплению к DIN-рейке 35 мм.
- Выпускается на максимальное длительное рабочее напряжение Uc = 275 В AС.
- Способно отводить импульсы тока Iimp(L/N)(10/350) = 25 кА, Iimp(N/PE)(10/350) = 100 кА.
- Применяется в сетях с системами заземления типа TN-S и TT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
- Для удаленного контроля В-Т25 275/3+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.




Структура наименования В-Т25 275/3+1 С, ТУ 3428-002-79740390-2007:
В-Т - УЗИП серии БЛИЦ производства АО "Хакель";
25 - импульсный ток, Iimp(10/350);
275 -  максимальное длительное рабочее напряжение системы, Uc AC;
3+1 - количество полюсов и схема подключения УЗИП;
С - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.



Пример: В-Т25 275/3+1 С, ТУ 3428-002-79740390-2007  - четырехполюсное УЗИП комбинированного типа серии БЛИЦ производства АО "Хакель" для защиты  оборудования распределительных сетей до 1000 В, класса испытаний I+II в соответствии с ГОСТ IEC 61643-11; Iimp(10/350) = 25 кА, Uc = 275 В АС. Для удаленного контроля рабочего состояния УЗИП снабжено “сухим” контактом дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Характеристики
Характеристики вида защиты электрооборудования сетей до 1000 В
Класс испытаний УЗИП по ГОСТ IEC 61643-11
I+II
Количество полюсов
4
Применяются в сетях с системами заземления
TN-S, TT
----------
Вид защиты
L/N
Номинальное рабочее напряжение, Uo
230 В AC
Максимальное длительное рабочее напряжение, Uс
275 B AC
Импульсный ток, Iimp (10/350)
25 кА
Коммутируемый заряд, Q
12.5 A×с
Удельная энергия, W/R
156 кДж/Ом
Максимальный разрядный ток, Imax (8/20)
100 кА
Номинальный разрядный ток, In(8/20)
25 кА
Уровень напряжения защиты при Iimp, Up
< 1.5 кB
Временное перенапряжение, Ut
335 В/5 с
Номинал защитного предохранителя
315 A gG
Номинал защитного предохранителя при "V" - соединении
125 A gG
Номинальный ток короткого замыкания, Isccr
25 кАrms
Время срабатывания, tA
< 25 нс
----------
Вид защиты
N/PE
Номинальное рабочее напряжение, Uo
230 В АС
Максимальное длительное рабочее напряжение, Uс
255 В АС
Импульсный ток, Iimp (10/350)
100 кА
Коммутируемый заряд, Q
50 A*с
Удельная энергия, W/R
2500 кДж/Ом
Максимальный разрядный ток, Imax (8/20)
100 кА
Номинальный разрядный ток, In(8/20)
100 кА
Уровень напряжения защиты при Iimp, Up
< 1.5 кВ
Временное перенапряжение, Ut
1200 В / 0.2 с
Время срабатывания, tA
< 100 нс
Корпус
Тип корпуса
моноблочный
Количество модулей DIN
8
Монтаж
DIN-рейка 35 мм
Материал корпуса
Polyamid PA6, UL94 V-0
Цвет корпуса
черный
Весогабаритные характеристики
Ширина, мм
144
Высота, мм
100
Глубина, мм
68
Вес, кг
1.061
Клеммы и присоединяемые проводники
Тип клемм
винтовые
Номинальный момент затяжки винтовых клемм
2.5 H•м
Cечение присоединяемых проводников:
- жесткий одножильный
2.5÷35 мм²
- гибкий многожильный
2.5÷25 мм²
Сигнализация исправного состояния, цепи управления и передачи данных
Визуальная сигнализация
исправно - зеленый индикатор, авария - красный индикатор
Дистанционная сигнализация
одна группа "сухих" контактов на устройство
Контакты дистанционной сигнализации
- электрическая прочность
3.75 кВэфф
- сопротивление изоляции
2*10⁷ Ом
- максимально коммутируемый ток AC
0.5 A
- максимально коммутируемое напряжение AC
250 В
- максимально коммутируемый ток DC
0.1 A
- максимально коммутируемое напряжение DC
250 В
- сечение проводника
0.5÷1.5 мм²
- длина зачистки проводников
7 мм
- номинальный момент затяжки
0.4 H•м
Эксплуатационные характеристики
Категория размещения
внутреннее
Степень защиты по ГОСТ 14254-2015
IP20
Рабочая температура
-40°C - +80°C
Климатическое исполнение по ГОСТ 15150-69
У2.1**
Гарантийный срок
2 года
Cрок эксплуатации
≥ 10 лет
Информация для заказа
Каталожный номер
В01 024
Наименование
В-Т25 275/3+1 С - устройство защитное
ТУ
ТУ 3428-002-79740390-2007
Количество в упаковке
1 шт.
Минимальный заказ
1 шт.
Производитель
ХАКЕЛЬ
Страна происхождения
РОССИЯ
