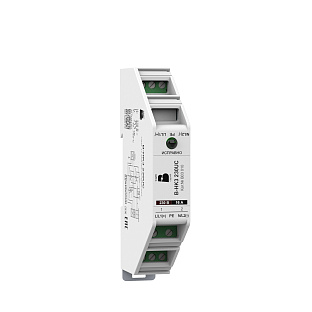

В-НК3 230UC - устройство защитное КИТСО
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер В03 010Копировать
Добавить в сравнение
с НДС 22% без НДС10 502.00 ₽Под заказ1 шт. на сумму 10 502.00 ₽
от 29 шт.9 977.00 ₽5%от 48 шт.9 452.00 ₽10%от 29 шт.8 178.00 ₽5%от 48 шт.7 747.00 ₽10%1 шт. на сумму 10 502.00 ₽
ОписаниеПодробнее о продукте (PDF)УЗИП класса испытаний III комбинированного типа, применяется для защиты фазных проводников в системах переменного тока и полюсов в системах постоянного тока. Количество защищаемых пар проводников - 1. Uо = 230 В UC. Imax(8/20) = 15 кА.
ОписаниеХарактеристикиДокументацияОписаниеУстройство защиты В-Н3К 230UC, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний III и применяется в низковольтных электрических сетях на границе 2 - 3 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003, ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013 непосредственно вблизи защищаемого оборудования КИТСО.
УЗИП В-Н3К 230UC, ТУ 3428-002-79740390-2007 двухполюсное УЗИП комбинированного типа:
- Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений;
- Применяется в сетях с системами заземления типа TN-C, TN-S, TT, IТ;
- Размещено в корпусе для установки на DIN-рейку 35 мм, подключение с помощью винтовых клемм 0.25÷4.0 мм²;

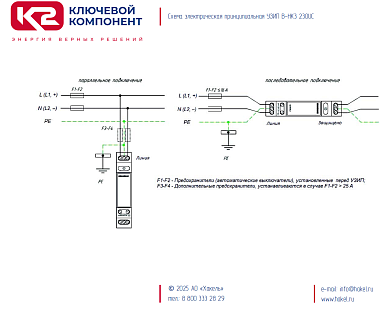

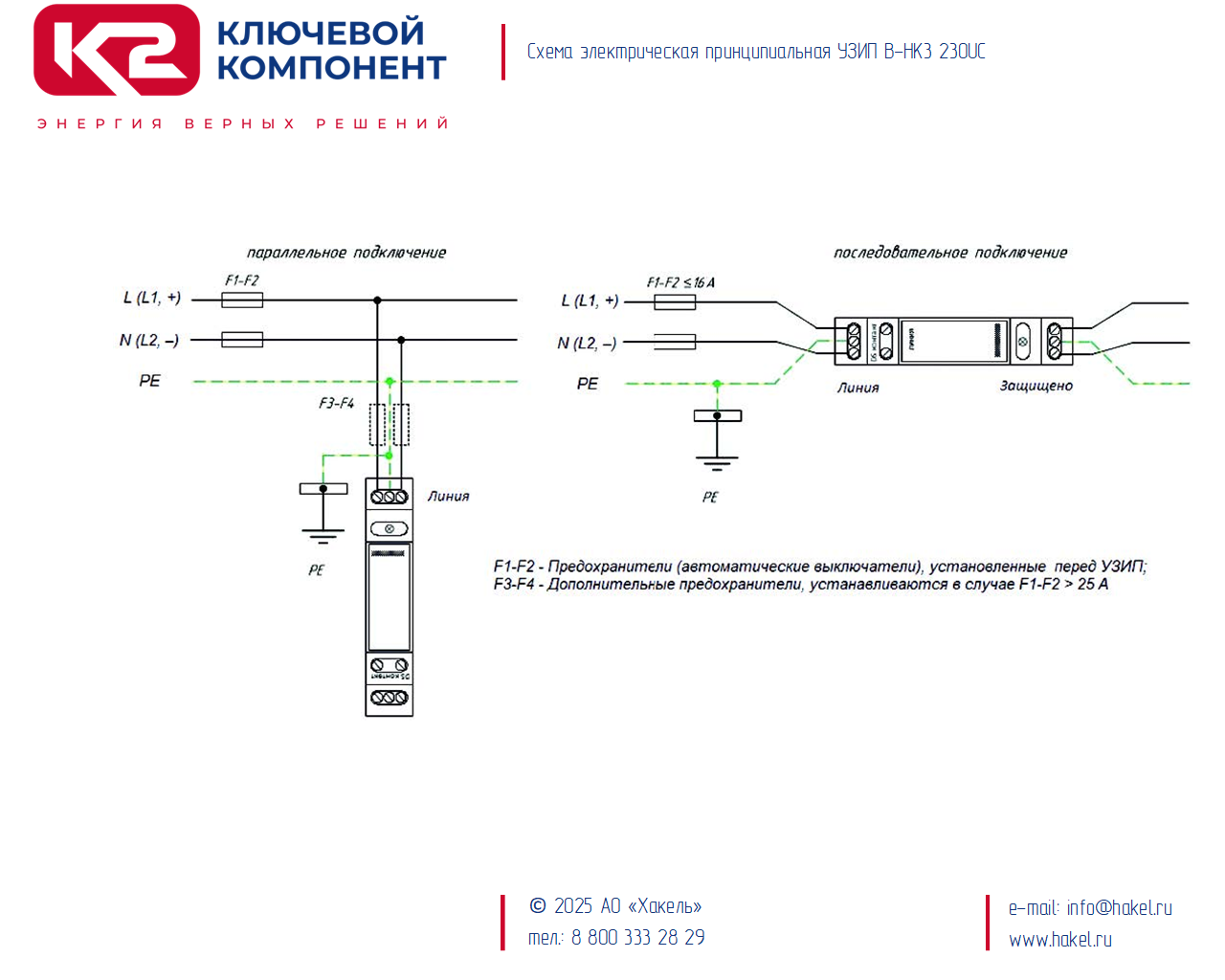

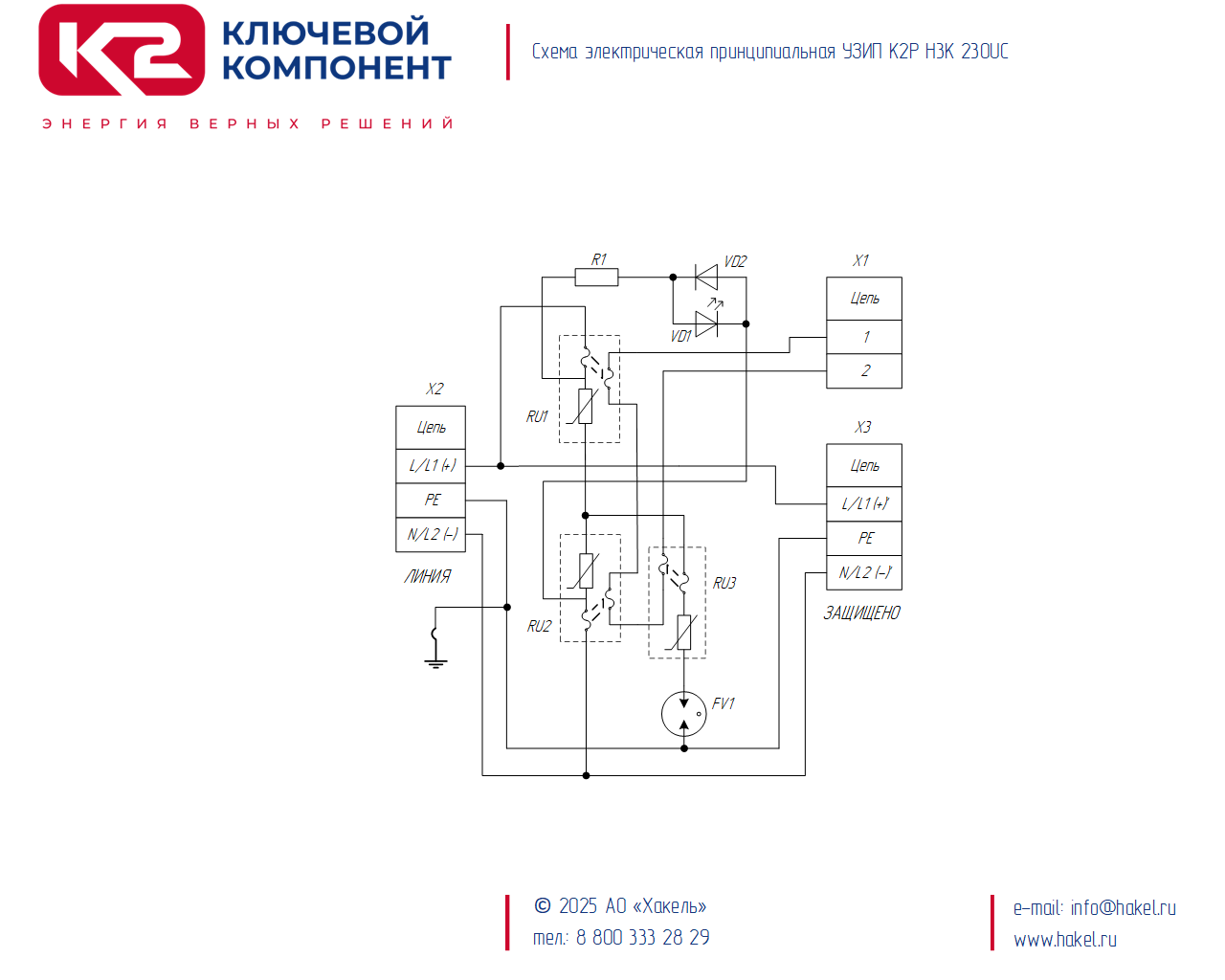

- УЗИП выполнено по одноступенчатой схеме с использованием варисторов в цепи L(L1)/N(L2) и варистора+газонаполненного разрядника в цепи L(N)/PE;
- Варисторы снабжены встроенным терморасцепителем, который срабатывает при повреждении (перегреве) варистора;
- Выпускаются на номинальное рабочее напряжение Uо = 230 B UC; номинальный ток IL= 16 А;
- Способно пропускать номинальный разрядный ток In(8/20) = 7.5 кА;
- Визуальный контроль рабочего состояния проводится с помощью светодиода зеленого свечения, установленного в цепи терморасцепителей.
- Для удаленного контроля УЗИП снабжен “сухими” беспотенциальными контактами дистанционной сигнализации. В исправном состоянии контакты 11-12 замкнуты, в аварийном - разомкнуты.
- Дополнительный контакт для заземления на DIN-рейку;
- Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.
Структура наименования В-Н3К 230UC, ТУ 3428-002-79740390-2007:
В-Н3К - серия УЗИП для защиты оборудования распределительных сетей до 1000 В класса испытаний III комбинированного типа;
230 - номинальное рабочее напряжение Uo, В AC/DC;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: В-Н3К 230UC, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС/DC. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III;
• при измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя;ХарактеристикиОбщие электрические характеристикиНоминальный ток IL16 АРод токапостоянный/переменный, 50 ГцХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11IIIКоличество полюсов2Применяются в сетях с системами заземленияTN-C, TN-S, IT, TT----------Вид защитыL/N , L1/L2, +/-Номинальное рабочее напряжение, Uo230 В ACНоминальное рабочее напряжение, Uo230 В DCМаксимальное длительное рабочее напряжение, Uс400 B ACМаксимальное длительное рабочее напряжение, Uс550 B DCМаксимальный разрядный ток, Imax (8/20)15 кАНоминальный разрядный ток, In(8/20)7.5 кАИспытательный импульс, Uoc (1.2/50)15 кВУровень напряжения защиты при Uoc, Up< 1.3 кВВременное перенапряжение, Ut337 В / 5 сНоминал защитного предохранителя25 A gGНоминальный ток короткого замыкания, Isccr6 кАrmsВремя срабатывания, tA< 25 нс----------Вид защитыL/PE, N/PE, +/PE, -/PEНоминальное рабочее напряжение, Uo230 В АС/DCМаксимальный разрядный ток, Imax (8/20)15 кАНоминальный разрядный ток, In(8/20)7.5 кАИспытательный импульс, Uoc (1.2/50)15 кВУровень напряжения защиты при Uoc, Up< 1.5 кВВременное перенапряжение, Ut1200 В / 0.2 сВремя срабатывания, tA< 100 нсКорпусТип корпусамоноблочныйКоличество модулей DIN1МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм18Высота, мм106Глубина, мм66Вес, кг0.060Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм0.5 H•мCечение присоединяемых проводников:- жесткий одножильный0.25÷4.0 мм²- гибкий многожильный0.25÷4.0 мм²Длина зачистки проводников5÷6 ммСигнализация исправного состояния, цепи управления и передачи данныхСветодиодная сигнализацияисправное состояние - зеленое свечение светодиодаТок потребления светодиодной сигнализации< 1 мАДистанционная сигнализацияодна группа "сухих" контактов на устройствоКонтакты дистанционной сигнализации- максимально коммутируемый ток AC3 A- максимально коммутируемое напряжение AC250 В- сечение проводника0.25÷4.0 мм² одножильный, 0.25÷4.0 мм² многожильный- длина зачистки проводников5÷6 мм- номинальный момент затяжки0.5 H•мЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C...+80°CГарантийный срок2 годаСредняя наработка до отказа, Тср780 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерВ03 010НаименованиеВ-НК3 230UC - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
