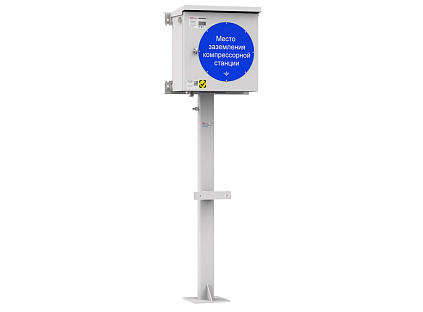

ЩЗИП-ЗС-02-IP54-УХЛ1

Основные характеристики ЩЗИП-ЗС-02-IP54-УХЛ1:
− Щиток наружного исполнения;
− Степень защиты корпуса щитка - IP54;
− Климатическое исполнение - УХЛ1;
− Крепление щитка заземления на раму;
− Оснащён опорой и козырьком;
− Два заземляющих проводника длиной 10 метров;
− Подключение щита к внешнему контуру заземления, путем присоединения двух заземляющих проводников (полоса стальная оцинкованная 4*40 мм);
− В комплект входят закладные детали для фундамента;
− Предписывающий знак: «Место заземления мобильной компрессорной станции», оформление согласно НПБ 160-97 (табл.2 знак 3);
− Знак заземления на стойке, оформление согласно ГОСТ 21130-75.

Устройство и работа:
- ЩЗИП-ЗС должен быть установлен в соответствии с инструкцией по монтажу;
- Заземляющий проводник должен быть подключен к заземляющей шине, которая, в свою очередь, должна быть заземлена на контур заземления двумя заземляющими проводниками (полосовая сталь 4х40мм). Сопротивление растеканию тока контура заземления не должно превышать R<100 Ом;
- В случае возгорания на объекте, для экстренного доступа к ЩЗИП-ЗП крышка шкафа снабжена ручкой для открытия. Использование ключа не предусмотрено;
- Подключение заземляющего проводника с помощью зажима осуществляется перед началом работы оборудования и отключается после его остановки.


ЩЗИП-ЗС-02-IP54-УХЛ1 соответствует требованиям нормативных документов:
− Межгосударственный стандарт ГОСТ 34070-2017 Система газоснабжения. Магистральная трубопроводная транспортировка газа. Мобильная компрессорная станция. Технические требования. (п.7.2.1.11).
