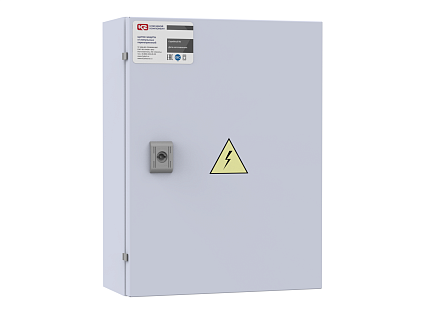

ЩЗИП-ТМ-М285-IP54-УХЛ1
- УЗИП (933)
- Молниезащита и заземление (879)
- Электронные компоненты (476)
- Устройства промышленной автоматики (181)
-
Низковольтные комплектные устройства
(73)
Щитки защиты от импульсных перенапряжений ЩЗИП (29) Щитки заземления (22) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номерПод заказОписаниеПодробнее о продукте (PDF)
ЩЗИП®-ТМ предназначен для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации, цифровых интерфейсов передачи данных, сигнальных линий систем управления, измерения и сигнализации, вторичных цепей питания от импульсных перенапряжений, Uo = 12, 24 В DC, IL = 3 A. Ввод-вывод снизу. 300*400*150 мм. IP54. УХЛ1.
ОписаниеХарактеристикиДокументацияОписаниеЩиток защиты от импульсных перенапряжений низковольтный комплектный ЩЗИП® с установленными УЗИП систем передачи данных ЩЗИП-ТМ-М285-IP54-УХЛ1, ТУ 3434-001-79740390-2007 предназначен для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления, измерения и сигнализации, а также вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
ЩЗИП-ТМ-М285-IP54-УХЛ1, ТУ 3434-001-79740390-2007 обеспечивает:
• ограничение скачков напряжения, электромагнитных помех или аварийных переключений в сети, предотвращая пробой изоляции и повреждения чувствительных компонентов оборудования;
• защиту сигнальных линий, передающих дискретные и аналоговые сигналы;
• защиту цифровых интерфейсов передачи данных RS-485, Ethernet и др.;
• защиту чувствительного оборудования от кратковременных перенапряжений и других внешних электромагнитных воздействий;
• защиту аппаратуры промышленной автоматизации, сохраняя работоспособность PLC-контроллеров, датчиков, исполнительных механизмов и других элементов АСУ ТП.
ЩЗИП-ТМ-М746/4-IP44-УХЛ4, ТУ 3434-001-79740390-2007 предназначен для защиты оборудования передачи данных:
- цепи дискретных сигналов Uo = 12, 24 В DС, ток нагрузки IL = 3.0 А;
- линии телемеханики RS-485 Uo = 12 В DС, ток нагрузки IL = 0.25 А;
- порт категории Cat.3 и Cat.5 с интерфейсом стандарта Ethernet Uо = 6 В DC, ток нагрузки IL = 1.5 A;

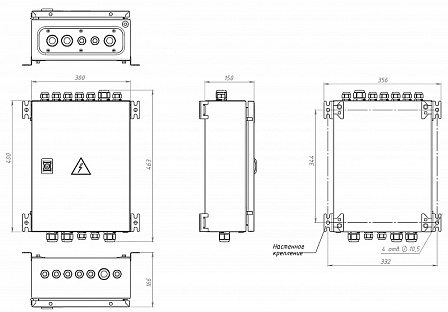

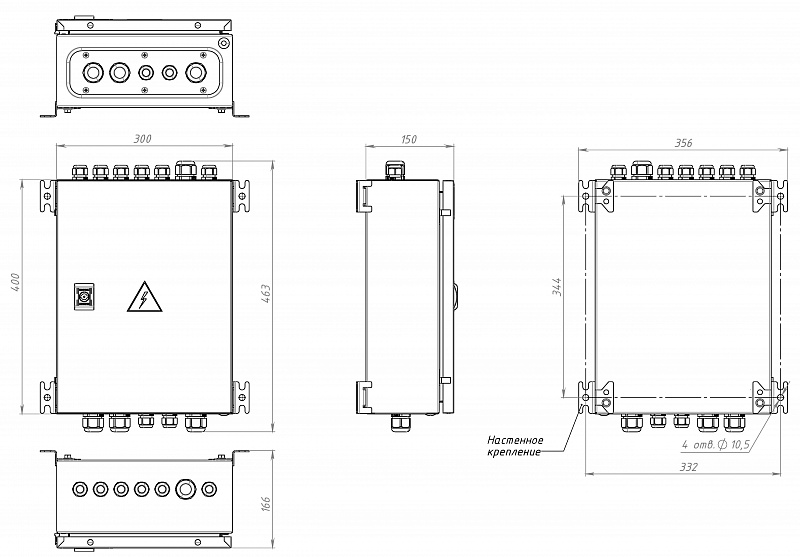

- Конструктивно выполнен в металлическом щите размером 300*400*150 мм со степенью защиты оболочки IP54;
- Климатическое исполнение щитка – УХЛ1;
- Ввод-вывод кабелей в ЩЗИП® производится снизу через кабельные вводы;
- В состав входят основные элементы:
- УЗИП систем передачи данных, управления, контроля, измерения и сигнализации;
- специализированные УЗИП для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации, подключённым к искробезопасным цепям;
- кабельные ввода;
- короб для укладки проводов;
- заземляющая шина;
- Заземление щитка должно осуществляться на главную заземляющую шину объекта;
- Возможно изготовление в другой комплектации по техническому заданию заказчика.
Теория и особенности применения:• Заземление щитка должно осуществляться на главную заземляющую шину объекта. Требования по монтажу и подключению главной заземляющей шины (ГЗШ) изложены в главе 1.7 ПУЭ (7-е издание), а также в Техническом циркуляре ассоциации "РОСЭЛЕКТРОМОНТАЖ" № 6/2004 от 16.02.2004 "О выполнении основной системы уравнивания потенциалов на вводе в здание".• Расстояния между главной заземляющей шиной ГЗШ, ЩЗИП и вводным устройством объекта должны быть минимальные, проводники от клемм защитных устройств до точек подключения к защищаемой линии должны быть длиной не более 0.5 м, РЕ проводники должны прокладываться по возможно кратчайшему пути. При подключении силовых кабелей к ЩЗИП необходимо избегать совместной прокладки защищенного и незащищенного участков кабеля, а также защищенного кабеля и кабеля к заземляющему устройству объекта.
• При проведении контрольных измерений сопротивления изоляции, сопротивления заземления и т.п. необходимо щиток защитный отключать от измеряемого участка.
• Для осуществления полной схемы защиты электрооборудования от перенапряжений рекомендуется применять дополнительную третью ступень защиты на основе УЗИП класса III, устанавливаемую непосредственно возле защищаемого оборудования.
• ЩЗИП® изготавливается по индивидуальному проекту, учитывающему все особенности объекта. Для заказа щитка необходимо заполнить опросный лист и прислать его по e-mail: info@k2el.ru для согласования. В случае невозможности заполнить опросный лист щиток будет изготовлен в стандартной комплектации по ТУ 3434-001-79740390-2007.
ХарактеристикиОбщие электрические характеристикиНоминальное напряжение, Uo24 B, DCНоминальный ток IL3 АРод токапостоянныйКорпусТип корпусащит с дверцейМонтажнастенныйПоложение в пространствевертикальноеМатериал корпусасталь окрашеннаяВесогабаритные характеристикиШирина, мм300Высота, мм400Глубина, мм150Вес, кг8.000Эксплуатационные характеристикиКатегория размещениявнутреннее/наружноеСтепень защиты по ГОСТ 14254-2015IP54Рабочая температура-60°C - +80°CКлиматическое исполнение по ГОСТ 15150-69УХЛ1Гарантийный срок5 летCрок эксплуатации≥ 25 летИнформация для заказаНаименованиеЩЗИП-ТМ-М285-IP54-УХЛ1ТУТУ 3434-001-79740390-2007Количество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыСертификат соответствия ЩЗИП, ТУ 3434-001-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Щитков защиты от импульсных перенапряжений низковольтные комплектные ЩЗИП®, ТУ 3434-001-79740390-2007 (изменение 10) Cертификат соответствия Щитков защиты от импульсных перенапряжений низковольтных комплектных ЩЗИП®, ТУ 3434-001-79740390-2007 требованием ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-94) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
