ЩЗИП-Н1-2-TNC/1-230-AC-(I-32LL-II)-DS-IP54-У1

Щиток защиты от импульсных перенапряжений низковольтный комплектный ЩЗИП^® с установленными УЗИП классов испытаний I и II ЩЗИП-Н1-2-TNC/1-230-AC-(I-32LL-II)-DS-IP54-У1, ТУ 3434-001-79740390-2007 предназначен для защиты однофазной электроустановки переменного тока от воздействия импульсных перенапряжений, вызванных прямыми ударами молний в систему внешней молниезащиты объекта или наводками от удаленных ударов молний и коммутационными процессами в сетях электропитания переменного тока напряжением 230 В.

Применяется для защиты оборудования объектов промышленного назначения:
- распределительных устройств;
- вводов в подстанции и прочие промышленные здания;
- блок-контейнеров;
- отдельно стоящего оборудования и т.д.
  ЩЗИП-Н1-2-TNC/1-230-AC-(I-32LL-II)-DS-IP54-У1, ТУ 3434-001-79740390-2007:
- Выпускается на рабочее напряжение U_o = 230 В АС, ток нагрузки, при подключении через проходные клеммы, до I_L = 32 А, тип системы заземления - TN-С;

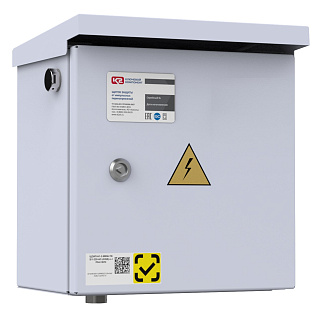

- Конструктивно выполнен в металлическом щите размером 300*300*210 мм со степенью защиты оболочки IP54;
- Климатическое исполнение щитка – У1;
- Ввод-вывод кабелей в ЩЗИП^® производится снизу через кабельные вводы, подключение - параллельно нагрузке;
- Установлены однофазные УЗИП классов испытаний I и II, способные отводить импульсы тока амплитудой I_imp(10/350) = 25 кА,  I_max(8/20) = 50 кА и снижать уровень перенапряжения до безопасного значения U_p < 1.35 кВ.
- Для координации работы УЗИП различных классов испытаний в щитке установлены импульсные разделительные дроссели;
- Сигнал аварийного состояния УЗИП передается на клеммы дистанционной сигнализации;
- Подключается к выходным клеммам вводного автомата или шинам ГРЩ параллельно защищаемой нагрузке;
- Заземление щитка должно осуществляться на главную заземляющую шину объекта;
- Возможно изготовление в другой комплектации по техническому заданию заказчика.
Теория и особенности применения:
 • Заземление щитка должно осуществляться на главную заземляющую шину объекта. Требования по монтажу и подключению главной заземляющей шины (ГЗШ) изложены в главе 1.7 ПУЭ (7-е издание), а также в Техническом циркуляре ассоциации "РОСЭЛЕКТРОМОНТАЖ" № 6/2004 от 16.02.2004 "О выполнении основной системы уравнивания потенциалов на вводе в здание".
 • Расстояния между главной заземляющей шиной ГЗШ, ЩЗИП и вводным устройством объекта должны быть минимальные, проводники от клемм защитных устройств до точек подключения к защищаемой линии должны быть длиной не более 0.5 м, РЕ проводники должны прокладываться по возможно кратчайшему пути. При подключении силовых кабелей к ЩЗИП необходимо избегать совместной прокладки защищенного и незащищенного участков кабеля, а также защищенного кабеля и кабеля к заземляющему устройству объекта.
 • При проведении контрольных измерений сопротивления изоляции, сопротивления заземления и т.п. необходимо щиток защитный отключать от измеряемого участка.
 • Для осуществления полной схемы защиты электрооборудования от перенапряжений рекомендуется применять дополнительную третью ступень защиты на основе УЗИП класса III, устанавливаемую непосредственно возле защищаемого оборудования.
• ЩЗИП^® изготавливается по индивидуальному проекту, учитывающему все особенности объекта. Для заказа щитка необходимо заполнить опросный лист и прислать его по e-mail: info@k2el.ru для согласования. В случае невозможности заполнить опросный лист щиток будет изготовлен в стандартной комплектации по ТУ 3434-001-79740390-2007.
