ЩЗИП.ЭХЗ-М84/К2М/955-IP54-УХЛ1
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер К2Н300182Копировать
Добавить в сравнение
Под заказОписаниеПодробнее о продукте (PDF)ЩЗИП®-ЭХЗ предназначен для защиты от импульсных перенапряжений оборудования ЭХЗ, установок и комплексов катодной защиты всех типов, электрооборудования БКУ ЭХЗ. Uo = 96 B DC; Uo = 230 В АС, IL = 63 A. Ввод-вывод снизу. 300*300*155 мм. IP54. УХЛ1.

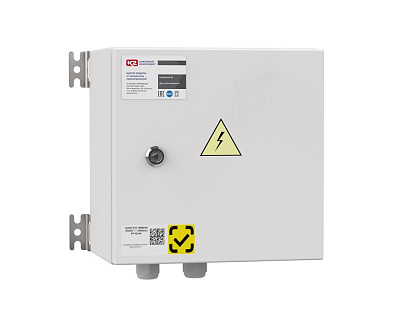

ОписаниеХарактеристикиДокументацияОписаниеЩиток защиты от импульсных перенапряжений низковольтный комплектный ЩЗИП® ЩЗИП.ЭХЗ-М84/К2М/955-IP54-УХЛ1, ТУ 3434-001-79740390-2007 предназначен для защиты от импульсных перенапряжений оборудования ЭХЗ в т.ч. модульных и автономных станций, установок и комплексов катодной защиты всех типов, электрооборудования БКУ ЭХЗ в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-2010 и СО-153-34.21.122-2003).
ЩЗИП.ЭХЗ-М84/К2М/955-IP54-УХЛ1, ТУ 3434-001-79740390-2007 обеспечивает:
• высокую степень защищённости СКЗ в условиях высокой грозовой активности и с учётом малых габаритов защищаемого объекта от импульсных перенапряжений;
• защиту силовых проводников катодной защиты;
• защиту от наводок на трубы при коротких замыканиях на подстанциях и воздушных линиях.
ЩЗИП.ЭХЗ-М84/К2М/955-IP54-УХЛ1, ТУ 3434-001-79740390-2007 предназначен для защиты от импульсных перенапряжений оборудования ЭХЗ:

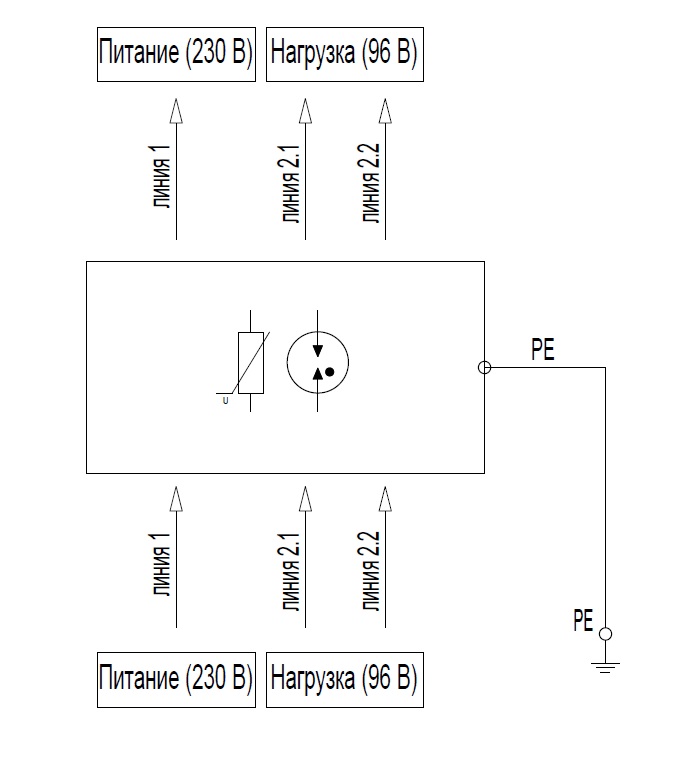

- цепей питания Uo = 230 В АС, ток нагрузки IL = 63 А, тип системы заземления - TN-S;
- цепей нагрузки Uo = 96 В DС, ток нагрузки IL = 63 А.

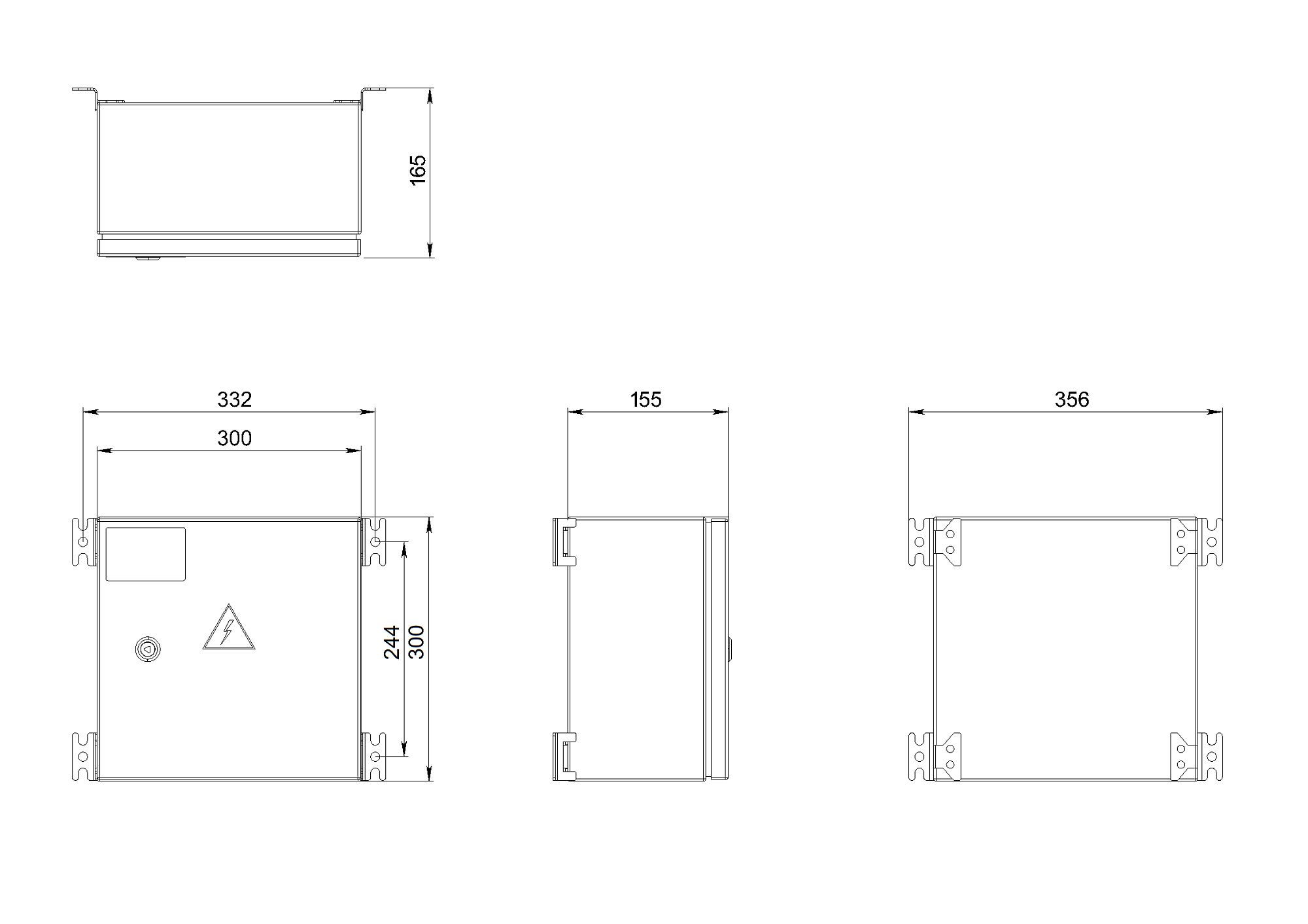

- Конструктивно выполнен в металлическом щите размером 300*300*155 мм со степенью защиты оболочки IP54;- Климатическое исполнение щитка - УХЛ1;- Ввод-вывод кабелей в ЩЗИП® производится снизу через кабельные вводы;
- В состав входят основные элементы:- УЗИП электрооборудования распределительных сетей до 1000 В;- клеммы для подключения проводников защищаемых линий.
- Заземление щитка должно осуществляться на главную заземляющую шину объекта;- Возможно изготовление в другой комплектации по техническому заданию заказчика.
Теория и особенности применения:• Заземление щитка должно осуществляться на главную заземляющую шину объекта. Требования по монтажу и подключению главной заземляющей шины (ГЗШ) изложены в главе 1.7 ПУЭ (7-е издание), а также в Техническом циркуляре ассоциации "РОСЭЛЕКТРОМОНТАЖ" № 6/2004 от 16.02.2004 "О выполнении основной системы уравнивания потенциалов на вводе в здание".• Расстояния между главной заземляющей шиной ГЗШ, ЩЗИП и вводным устройством объекта должны быть минимальные, проводники от клемм защитных устройств до точек подключения к защищаемой линии должны быть длиной не более 0.5 м, РЕ проводники должны прокладываться по возможно кратчайшему пути. При подключении силовых кабелей к ЩЗИП необходимо избегать совместной прокладки защищенного и незащищенного участков кабеля, а также защищенного кабеля и кабеля к заземляющему устройству объекта.
• При проведении контрольных измерений сопротивления изоляции, сопротивления заземления и т.п. необходимо щиток защитный отключать от измеряемого участка.
• Для осуществления полной схемы защиты электрооборудования от перенапряжений рекомендуется применять дополнительную третью ступень защиты на основе УЗИП класса III, устанавливаемую непосредственно возле защищаемого оборудования.
• ЩЗИП® изготавливается по индивидуальному проекту, учитывающему все особенности объекта. Для заказа щитка необходимо заполнить опросный лист и прислать его по e-mail: info@k2el.ru для согласования. В случае невозможности заполнить опросный лист щиток будет изготовлен в стандартной комплектации по ТУ 3434-001-79740390-2007.
ХарактеристикиОбщие электрические характеристикиНоминальное напряжение, Uo230 B ACНоминальный ток IL63 АХарактеристики вида защиты электрооборудования сетей до 1500 ВПрименяются в сетях с системами заземленияTN-SВид защитыL/N , N/PEНоминальное рабочее напряжение, Uo230 В ACМаксимальное длительное рабочее напряжение, Uс275 B ACМаксимальный разрядный ток, Imax (8/20)50 кАНоминальный разрядный ток, In(8/20)20 кАУровень напряжения защиты при In, Up< 1.3 кВВременное перенапряжение, Ut335 В/5 сВремя срабатывания, tA< 25 нсКорпусТип корпусащит с дверцейМонтажнастенныйПоложение в пространствевертикальноеМатериал корпусасталь окрашеннаяЦвет корпусасерыйВесогабаритные характеристикиШирина, мм300Высота, мм300Глубина, мм155Вес, кг10Эксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ1Категория размещения по ГОСТ 15150-691 - для работы на открытом воздухеСтепень защиты по ГОСТ 14254-2015IP54Рабочая температура-60°C...+55°CГарантийный срок5 летСредний срок службы до списания, Тсл.ср.сп≥ 25 летИнформация для заказаКаталожный номерК2Н300182НаименованиеЩЗИП.ЭХЗ-М84/К2М/955-IP54-УХЛ1ТУТУ 3434-001-79740390-2007Количество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыСертификат соответствия ЩЗИП, ТУ 3434-001-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" и ТР ТС 020/2011 "Электромагнитная совместимость технических средств" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Щитков защиты от импульсных перенапряжений низковольтные комплектные ЩЗИП®, ТУ 3434-001-79740390-2007 (изменение 10) Cертификат соответствия Щитков защиты от импульсных перенапряжений низковольтных комплектных ЩЗИП®, ТУ 3434-001-79740390-2007 требованием ГОСТ 30546.1-98, ГОСТ 30546.2-98, ГОСТ 30546.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-94) Информационное (отказное) письмо на ЩЗИП, ТУ 3434-001-79740390-2007 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
