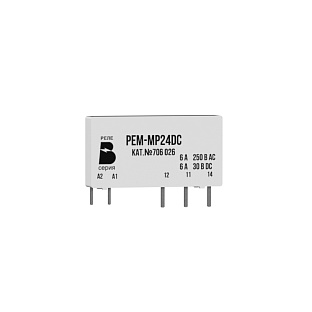

РЕМ-МР24DC - реле миниатюрное электромеханическое

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер 706 026

935.00 ₽

с НДС 22% без НДС

В наличии: 50 шт.

Цена с НДС 22%

1 шт. на сумму 935.00 ₽

от 321 шт.

888.00 ₽

от 535 шт.

842.00 ₽

10%

1 шт. на сумму 935.00 ₽

Описание

Миниатюрное электромеханическое реле в корпусе толщиной 5 мм. Количество и тип контактов - 1CО. Обеспечивает коммутацию цепи напряжением 250/30 В AC/DC с током нагрузки до 6 А. Напряжение управления - 24 В DC. Возможность пайки на печатную плату.

Описание

Характеристики

Документация

Описание

Миниатюрное электромеханическое реле РЕМ-МР24DC, РБНМ.647611.001ТУ предназначено для обеспечения коммутации выходной силовой цепи по схеме переключающийся контакт при управляющем входном напряжении 24 В DC. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: AC-1 (не индуктивные или слабо индуктивные нагрузки, печи сопротивления), AC-15 (управление электромагнитными нагрузками переменного тока), DC-1 (неиндуктивные или слабоиндуктивные нагрузки), DC-13 (управление электромагнитами).

РЕМ-МР24DC, РБНМ.647611.001ТУ - миниатюрное электромеханическое реле:
- Ультратонкий корпус толщиной 5 мм;
- Устанавливается в базу соответствующих релейных электромеханических модулей;
- Возможность пайки на печатную плату;
- Номинальное управляющее напряжение - 24 В DC;
- Имеет низкую мощность катушки около 170 мВт;
- Количество переключаемых контактов - 1CO;
- Диапазон напряжения коммутируемой цепи - 250/30 В AC/DC;
- Максимальный продолжительный ток нагрузки - 6 А;
- Максимальный пусковой ток - 10 А (4 с);
- Прочность изоляции между катушкой и контактами до 4 кВ AC (50 Гц, 1 мин);
- Сопротивление изоляции составляет не менее 1000 МОм при испытательном напряжении 500 В DC;
- Широкий диапазон рабочих температур - от -40 °С до +70 °С.

Характеристики

Коммутационная способность

Максимальный коммутируемый ток в нагрузке

⩽ 6 A

Максимальный пусковой ток в нагрузке

⩽ 10 A в течение 4 с

Минимальное коммутируемое напряжение

⩾ 5 В , при токе 100 мА

Корпус

Тип корпуса

моноблочный

Монтаж

пайка в отверстия на плату

Материал корпуса

Армамид ПАС В20-1АП

Цвет корпуса

белый

Весогабаритные характеристики

Ширина, мм

Высота, мм

Глубина, мм

Вес, кг

0.005

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ4**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Сопротивление изоляции

> 1000 МОм

Рабочая температура

-40°C...+70°C

Атмосферное давление

от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)

Группа механического исполнения по ГОСТ 17516.1-90

М1

Синусоидальная вибрация:

- диапазон частот

10 - 55 Гц

- максимальная амплитуда ускорения

5 м/с-², (0.5 g)

Гарантийный срок

2 года

Информация для заказа

Каталожный номер

706 026

Наименование

РЕМ-МР24DC - реле миниатюрное электромеханическое

ТУ

РБНМ.647611.001ТУ

Количество в упаковке

10, шт.

Минимальный заказ

1, шт.

Производитель

ХАКЕЛЬ

Режимы применения по ГОСТ IEC 60947-1-2017

AC-15, DC-1

Номинальное напряжение управления

24 В DC

Типовое значение тока управления

5.5 мА

Количество и тип контактов

1CO

Время срабатывания, типовое

6 мс

Время возврата, типовое

7 мс

Механическая износостойкость

1*10⁷ циклов

Электрическая износостойкость

1*10⁴ циклов (6 А для AC-1, DC-1)
