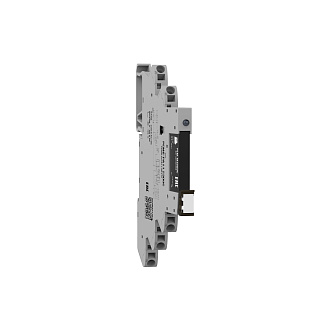

РЕМ6-PА11 230UC - релейный модуль, зажим push-in

Каталожный номер 706 045
2 083 ₽
Под заказ
Описание

Количество оптоэлектронных контактов - 1NO. Обеспечивает коммутацию выходной силовой цепи по схеме замыкающегося контакта при управляющем входном напряжении 230 В АС/DC. Клеммы push-in. К2.

Подробнее о продукте (PDF)
Описание
Характеристики
Документация
Описание

Релейный твердотельный модуль РЕМ6-PА11 230UC предназначен для обеспечения коммутации выходной силовой цепи по схеме замыкающегося контакта при управляющем входном напряжении 230 В АС/DC. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: AC-1 (не индуктивные или слабо индуктивные нагрузки, печи сопротивления); AC-15 (управление электромагнитными нагрузками переменного тока).


РЕМ6-PА11 230UC, РБНМ.647611.001ТУ - релейный твердотельный модуль:
- Ультратонкий корпус толщиной 6.4 мм, состоящий из базы с клеммами push-in и сменного миниатюрного реле;
- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);
- Номинальное управляющее напряжение 230 В AC/DC любой полярности;
- Количество оптоэлектронных контактов - 1NО;
- Номинальном напряжении коммутируемой цепи 5...60 В DC;
- Максимальный продолжительный ток нагрузки не более 2 А;
- Вход и выходы модуля гальванически развязаны, электрическая прочность изоляции до 2.5 кВ (50 Гц, 1 мин);
- На лицевой панели модуля расположена светодиодная индикация наличия управляющего напряжения / переключённого состояния (цвет свечения - зелёный);
- В части стойкости к механическим внешним воздействующим факторам относится к группе механического исполнения М1 (ГОСТ 17516.1-90);
- Соответствует требованиям ГОСТ 15150-69, климатическому исполнению группы УХЛ4** с уточнениями, изложенными в технических характеристиках.
Характеристики
Общие электрические характеристики
Потребляемая мощность при номинальный параметрах
0.85 Вт
Корпус
Монтаж
DIN-рейка 35 мм
Материал корпуса
Polyamid PA6, UL94 V-0
Цвет корпуса
серый
Весогабаритные характеристики
Габаритные размеры, мм
Ширина, мм
6.4
Глубина, мм
83
Высота, мм
99
Клеммы и присоединяемые проводники
Тип клемм
push-in
Cечение присоединяемых проводников:
- жесткий одножильный
0.25-2.5 мм²
- гибкий многожильный
0.25-2.5 мм²
Длина зачистки проводников
5 - 6 мм
Визуальная и дистанционная сигнализация исправного состояния
Светодиодная сигнализация
наличие управляющего напряжения - цвет зеленый
Эксплуатационные характеристики
Категория размещения
внутреннее
Степень защиты по ГОСТ 14254-2015
IP20
Сопротивление изоляции
> 1000 МОм
Рабочая температура
-30 °С... +55 °С
Атмосферное давление
от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)
Группа механического исполнения по ГОСТ 17516.1-90
М1
Климатическое исполнение по ГОСТ 15150-69
УХЛ4**
Синусоидальная вибрация:
- диапазон частот
10 - 35 Гц
- максимальная амплитуда ускорения
5 м/с-², (0.5 g)
Удары многократного действия:
Гарантийный срок
2 года
Cрок эксплуатации
≥ 5 лет
Информация для заказа
Каталожный номер
706 045
Наименование
РЕМ6-PА11 230UC - релейный модуль, зажим push-in
ТУ
РБНМ.647611.001ТУ
Количество в упаковке
1 шт.
Минимальный заказ
1 шт.
Производитель
ХАКЕЛЬ
Страна происхождения
РОССИЯ
Номинальное напряжение управления
230 В AC/DC
Типовое значение тока управления
3.5 мА AC/ 6.7 мА DC
Количество переключаемых контактов
1 NO
Номинальное коммутируемое напряжение
5..60 B DC
Максимальный коммутируемый ток в нагрузке
⩽ 2 A
Максимальный пусковой ток в нагрузке
⩽ 16 А в течение 10 мс
Время срабатывания, типовое
1 мс
Время возврата, типовое
1 мс
