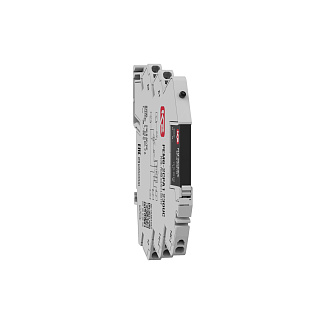

РЕМ6-2СРА1 230UC - релейный модуль

Релейный твердотельный модуль РЕМ6-2СPА1 230UC, РБНМ.647611.001ТУ предназначен для обеспечения коммутации выходной силовой цепи по схеме замыкающегося контакта при управляющем входном напряжении любой полярности 230 В AC/DC. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: DC-1 (не индуктивные или слабо индуктивные нагрузки).



РЕМ6-2СPА1 230UC, РБНМ.647611.001ТУ - релейный твердотельный модуль:
- Ультратонкий корпус толщиной 6.2 мм, состоящий из базы и сменного миниатюрного реле;
- Подключение с помощью клемм push-in сечением 0.5÷2.5 мм²;
- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);
- Номинальное управляющее напряжение 230 В AC/DC любой полярности;
- Количество нормально разомкнутых контактов - 1NО;
- Номинальное напряжение коммутируемой цепи 5...60 В DC;
- Максимальный продолжительный ток нагрузки не более 2 А;
- Вход и выходы модуля гальванически развязаны через МОП транзистор, электрическая прочность изоляции до 2.5 кВ (50 Гц, 1 мин);
- На лицевой панели модуля расположена светодиодная индикация наличия управляющего напряжения / переключённого состояния, цвет свечения - зелёный;
- В части стойкости к механическим внешним воздействующим факторам относится к группе механического исполнения М1 по ГОСТ 17516.1-90;
- Соответствует требованиям ГОСТ 15150-69, климатическому исполнению группы УХЛ4** с уточнениями, изложенными в технических характеристиках.



Теория и особенности применения:
•  Подключение проводников с помощью push-in зажимов: жесткие одножильные и гибкие многожильные проводники с наконечниками могут подсоединяться без использования инструмента. Для извлечения проводника зажим необходимо открыть, используя плоскую отвертку SL2.5. Длина зачистки проводника/длина втулки наконечника – 8÷10 мм.
