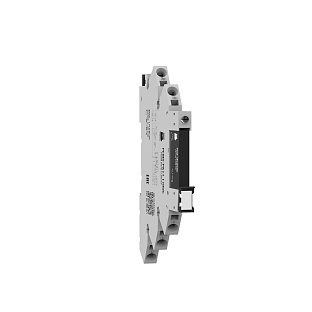

РЕМ5-PА11 110UC - релейный модуль
- УЗИП (898)
- Молниезащита и заземление (805)
- Электронные компоненты (186)
- Устройства промышленной автоматики (171)
-
Низковольтные комплектные устройства
(49)
Шкафы энергетические с изолирующим трансформатором (20) Щитки защиты от импульсных перенапряжений ЩЗИП (27) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номер 706 0601 940 ₽Под заказОписаниеПодробнее о продукте (PDF)
Релейный твердотельный модуль в корпусе толщиной 6.4 мм. Количество и тип контактов - 1NО. Обеспечивает коммутацию цепи напряжением 5...60 В DC с током нагрузки до 2 А. Напряжение управления - 110 В AC/DC. Пружинные клеммы.
ОписаниеХарактеристикиДокументацияОписаниеРелейный твердотельный модуль РЕМ5-PА11 110UC, РБНМ.647611.001ТУ предназначен для обеспечения коммутации выходной силовой цепи по схеме замыкающегося контакта при управляющем входном напряжении любой полярности 110 В AC/DC. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: DC-1 (не индуктивные или слабо индуктивные нагрузки).
РЕМ5-PА11 110UC, РБНМ.647611.001ТУ - релейный твердотельный модуль:
- Номинальное управляющее напряжение 110 В AC/DC любой полярности;- Ультратонкий корпус толщиной 6.4 мм, состоящий из базы и сменного миниатюрного реле;
- Подключение с помощью пружинных клемм 2.5 мм²;- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);
- Количество нормально разомкнутых контактов - 1NО;
- Номинальное напряжение коммутируемой цепи 5...60 В DC;
- Максимальный продолжительный ток нагрузки не более 2 А;
- Вход и выходы модуля гальванически развязаны через МОП транзистор, электрическая прочность изоляции до 2.5 кВ (50 Гц, 1 мин);
- На лицевой панели модуля расположена светодиодная индикация наличия управляющего напряжения / переключённого состояния, цвет свечения - зелёный;
- В части стойкости к механическим внешним воздействующим факторам относится к группе механического исполнения М1 по ГОСТ 17516.1-90;- Соответствует требованиям ГОСТ 15150-69, климатическому исполнению группы УХЛ4** с уточнениями, изложенными в технических характеристиках.
ХарактеристикиОбщие электрические характеристикиПотребляемая мощность при номинальных параметрах0.39 ВтКорпусТип корпусасо сменным релеМонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм6.4Глубина, мм77Высота, мм95Вес, кг0.04Клеммы и присоединяемые проводникиТип клеммпружинныеCечение присоединяемых проводников:- жесткий одножильный0.25-2.5 мм²- гибкий многожильный0.25-2.5 мм²Длина зачистки проводников5 - 6 ммСигнализация исправного состояния, цепи управления и передачи данныхСветодиодная сигнализацияналичие управляющего напряжения - цвет зеленыйЭксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Сопротивление изоляции> 1000 МОмРабочая температура-30 °С... +55 °САтмосферное давлениеот 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)Группа механического исполнения по ГОСТ 17516.1-90М1Климатическое исполнение по ГОСТ 15150-69УХЛ4**Синусоидальная вибрация:- диапазон частот10 - 35 Гц- максимальная амплитуда ускорения5 м/с-², (0.5 g)Гарантийный срок2 годаCрок эксплуатации≥ 5 летИнформация для заказаКаталожный номер706 060НаименованиеРЕМ5-PА11 110UC - релейный модульТУРБНМ.647611.001ТУКоличество в упаковке1 шт.Минимальный заказ1 шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯРежимы применения по ГОСТ IEC 60947-1-2017DC-1Номинальное напряжение управления110 В AC/DCТиповое значение тока управления2.6 мА AC/ 4.5 мА DCКоличество и тип контактов1NOНоминальное коммутируемое напряжение5..60 B DCМаксимальный коммутируемый ток в нагрузке⩽ 2 AМаксимальный пусковой ток в нагрузке⩽ 16 A, в течение 10 мсВремя срабатывания, типовое2.5 мсВремя возврата, типовое25 мсСертификатыCertificate of conformity of the quality management system GOST R ISO 9001-2015 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия Релейных модулей серий РЕМ, РЕМ2, РЕМ4, РЕМ5, РЕМ6, РЕМ7, РБНМ.647611.001 ТУ требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровню полноты безопасности УПБ2 (SIL2) Декларация о соответствии Релейных модулей серий РЕМ, РЕМ2, РЕМ3, РЕМ4, РЕМ5, РЕМ6, РЕМ7, РЕМ8 РБНМ.647611.001 ТУ требованиям ТР ТС 004/2011, ТР ТС 020/2011
