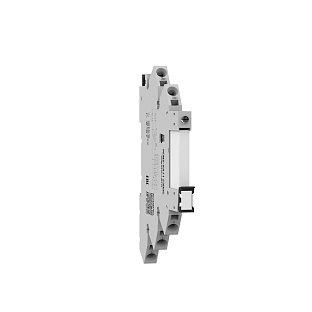

РЕМ5-ХA11 230UC - релейный модуль

Каталожный номер 706 053
1 213 ₽
Под заказ
Описание
Релейный модуль в корпусе толщиной 6.4 мм. Количество перекидных контактов - 1NO+1NC. Обеспечивает коммутацию одной выходной силовой цепи 250/30 В AC/DC с током нагрузки 6 А по схеме перекидной контакт при управляющем входном напряжении 230 В AC/DC. Пружинные клеммы. К2.
Подробнее о продукте (PDF)
Описание
Характеристики
Документация
Описание
Релейный модуль РЕМ5-ХА11 230UC предназначен для обеспечения коммутации выходной силовой цепи по схеме переключающийся контакт при управляющем входном напряжении  230 В АС/DC. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: AC-1 (не индуктивные или слабо индуктивные нагрузки, печи сопротивления); AC-15 (управление электромагнитными нагрузками переменного тока).

РЕМ5-ХА11 230UC, РБНМ.647611.001 ТУ - промежуточный релейный модуль:
- Ультратонкий корпус толщиной 6.4 мм, состоящий из базы с плоскими пружинными клеммами и сменного миниатюрного реле;
- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);
- Номинальное управляющее напряжение 230 В AC/DC любой полярности;
- Количество переключаемых контактов - 1NO+1NC;
- Номинальном напряжении коммутируемой цепи 250/30 В AC/DC;
- Максимальный продолжительный ток нагрузки не более 6 А;
- Вход и выходы модуля гальванически развязаны, электрическая прочность изоляции до 4 кВ (50 Гц, 1 мин);
- На лицевой панели модуля расположена светодиодная индикация наличия управляющего напряжения / переключённого состояния (цвет свечения - зелёный);
- В части стойкости к механическим внешним воздействующим факторам относится к группе механического исполнения М1 (ГОСТ 17516.1-90);
- Соответствует требованиям ГОСТ 15150-69, климатическому исполнению группы УХЛ4** с уточнениями, изложенными в технических характеристиках.
Характеристики
Корпус
Монтаж
DIN-рейка 35 мм
Материал корпуса
Polyamid PA6, UL94 V-0
Цвет корпуса
серый
Весогабаритные характеристики
Ширина, мм
6.4
Глубина, мм
77
Высота, мм
95
Клеммы и присоединяемые проводники
Тип клемм
пружинные
- жесткий одножильный
0.25-2.5 мм²
- гибкий многожильный
0.25-2.5 мм²
Длина зачистки проводников
5 - 6 мм
Визуальная и дистанционная сигнализация исправного состояния
Светодиодная сигнализация
наличие управляющего напряжения - цвет зеленый
Эксплуатационные характеристики
Категория размещения
внутреннее
Степень защиты по ГОСТ 14254-2015
IP20
Сопротивление изоляции
⩾ 20 МОм
Рабочая температура
-40°C - +55°C
Атмосферное давление
от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)
Группа механического исполнения по ГОСТ 17516.1-90
М1
Климатическое исполнение по ГОСТ 15150-69
УХЛ4**
- диапазон частот
10 - 35 Гц
- максимальная амплитуда ускорения
5 м/с-², (0.5 g)
Гарантийный срок
2 года
Cрок эксплуатации
≥ 5 лет
Информация для заказа
Каталожный номер
706 053
Наименование
РЕМ5-ХA11 230UC - релейный модуль пружинный зажим
ТУ
РБНМ.647611.001ТУ
Количество в упаковке
1 шт.
Минимальный заказ
1 шт.
- масса нетто места №2, кг
0.04
Производитель
ХАКЕЛЬ
Страна происхождения
РОССИЯ
Номинальное напряжение управления
230 В AC/DC
Типовое значение тока управления
12 мА
Количество переключаемых контактов
1NC+1NO
Номинальное коммутируемое напряжение
250 B AC/30 В DC
Максимальный коммутируемый ток в нагрузке
⩽ 6 A
Максимальный пусковой ток в нагрузке
⩽ 10 A в течение 4 с
Время срабатывания, типовое
5 мс
Время возврата, типовое
8 мс
