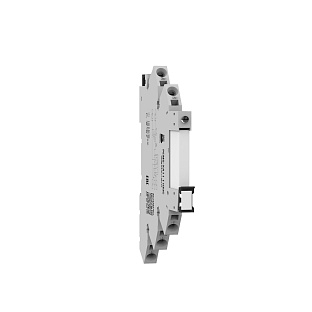

РЕМ5-ХА11 110UC - релейный модуль
- УЗИП (898)
- Молниезащита и заземление (805)
- Электронные компоненты (186)
- Устройства промышленной автоматики (171)
-
Низковольтные комплектные устройства
(49)
Шкафы энергетические с изолирующим трансформатором (20) Щитки защиты от импульсных перенапряжений ЩЗИП (27) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номер 706 1221 213 ₽Под заказОписаниеПромежуточный релейный модуль в корпусе толщиной 6.4 мм. Количество и тип контактов - 1СО. Обеспечивает коммутацию цепи напряжением 250/30 В AC/DC с током нагрузки до 6 А. Напряжение управления - 110 В AC/DC. Пружинные клеммы.Подробнее о продукте (PDF)ОписаниеХарактеристикиДокументацияОписаниеРелейный модуль РЕМ5-ХА11 110UC, РБНМ.647611.001ТУ предназначен для обеспечения коммутации выходной силовой цепи по схеме переключающийся контакт при управляющем входном напряжении 110 В АС/DC. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: AC-1 (не индуктивные или слабо индуктивные нагрузки, печи сопротивления); AC-15 (управление электромагнитными нагрузками переменного тока).

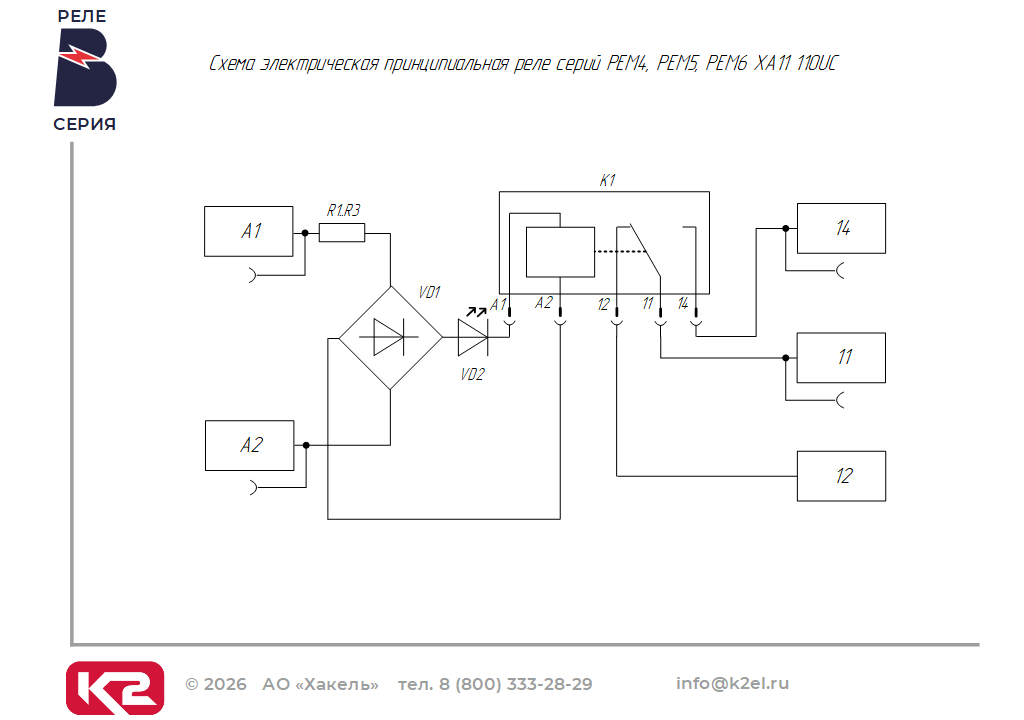

РЕМ5-ХА11 110UC, РБНМ.647611.001ТУ - промежуточный релейный модуль:- Ультратонкий корпус толщиной 6.4 мм, состоящий из базы и сменного миниатюрного реле;
- Подключение с помощью пружинных клемм 2.5 мм²;- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);- Номинальное управляющее напряжение 110 В AC/DC любой полярности;
- Количество переключаемых контактов - 1CO;- Номинальное напряжение коммутируемой цепи 250/30 В AC/DC;- Максимальный продолжительный ток нагрузки не более 6 А;- Вход и выходы модуля гальванически развязаны, электрическая прочность изоляции до 4 кВ (50 Гц, 1 мин);- На лицевой панели модуля расположена светодиодная индикация наличия управляющего напряжения / переключённого состояния, цвет свечения - зелёный;
- В части стойкости к механическим внешним воздействующим факторам относится к группе механического исполнения М1 по ГОСТ 17516.1-90;- Соответствует требованиям ГОСТ 15150-69, климатическому исполнению группы УХЛ4** с уточнениями, изложенными в технических характеристиках.ХарактеристикиОбщие электрические характеристикиПотребляемая мощность при номинальных параметрах0.7 ВтКорпусТип корпусасо сменным релеМонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм6.4Глубина, мм77Высота, мм95Вес, кг0.04Клеммы и присоединяемые проводникиТип клеммпружинныеCечение присоединяемых проводников:- жесткий одножильный0.25-2.5 мм²- гибкий многожильный0.25-2.5 мм²Длина зачистки проводников5 - 6 ммСигнализация исправного состояния, цепи управления и передачи данныхСветодиодная сигнализацияналичие управляющего напряжения - цвет зеленыйЭксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Сопротивление изоляции⩾ 20 МОмРабочая температура-40°C - +55°CАтмосферное давлениеот 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)Группа механического исполнения по ГОСТ 17516.1-90М1Климатическое исполнение по ГОСТ 15150-69УХЛ4**Синусоидальная вибрация:- диапазон частот10 - 35 Гц- максимальная амплитуда ускорения5 м/с-², (0.5 g)Гарантийный срок2 годаCрок эксплуатации≥ 5 летИнформация для заказаКаталожный номер706 122НаименованиеРЕМ5-ХА11 110UC - релейный модульТУРБНМ.647611.001ТУКоличество в упаковке1 шт.Минимальный заказ1 шт.- масса нетто места №2, кг0.04ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯРежимы применения по ГОСТ IEC 60947-1-2017AC-1, AC-15, DC-1Номинальное напряжение управления110 В AC/DCТиповое значение тока управления6 мАКоличество и тип контактов1COНоминальное коммутируемое напряжение250 B AC/30 В DCМаксимальный коммутируемый ток в нагрузке⩽ 6 AМаксимальный пусковой ток в нагрузке⩽ 10 A, в течение 4 сМинимальный коммутируемый ток нагрузки⩾ 10 мА , при напряжении 12 ВМинимальное коммутируемое напряжение⩾ 5 В , при токе 100 мАВремя срабатывания, типовое5 мсВремя возврата, типовое8 мсНапряжение удержания0.50Un/ 0.60Un ± 10 %, В, AC/DCНапряжение отпускания0.40Un/ 0.25Un ± 10 %, В, AC/DCМеханическая износостойкость⩽ 1*10⁷ цикловЭлектрическая износостойкость1*10⁴ циклов (6 А для AC-1, DC-1)СертификатыCertificate of conformity of the quality management system GOST R ISO 9001-2015 Декларация о соответствии Релейных модулей серий РЕМ, РЕМ2, РЕМ3, РЕМ4, РЕМ5, РЕМ6, РЕМ7, РЕМ8 РБНМ.647611.001 ТУ требованиям ТР ТС 004/2011, ТР ТС 020/2011 Сертификат соответствия Релейных модулей серий РЕМ, РЕМ2, РЕМ4, РЕМ5, РЕМ6, РЕМ7, РБНМ.647611.001 ТУ требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровню полноты безопасности УПБ2 (SIL2) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018
