Описание

Релейный модуль в корпусе толщиной 15.8 мм. Количество и тип контактов - 2 переключающих контакта (4СО). Обеспечивает коммутацию 2-х цепей напряжением 250/30 В AC/DC с током нагрузки до 8 А. Напряжение управления - 230 В AC. Встроенный модуль с RC-фильтром. Винтовые клеммы.

Описание

Характеристики

Документация

Описание

Релейный модуль РЕМ14-8ХC2 230AC, РБНМ.647611.001ТУ предназначен для обеспечения коммутации четырёх электрических цепей по схеме переключающий контакт при управляющем входном напряжении 24 В DС. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: AC-1 неиндуктивные или слабоиндуктивные нагрузки, AC-15 электромагнитные нагрузки переменного тока, DC-1 неиндуктивные или слабоиндуктивные нагрузки, DC-13 управление электромагнитами.

РЕМ14-8ХC2 230AC, РБНМ.647611.001ТУ - промежуточный релейный модуль:

- Состоит из базы толщиной 15.8 мм с винтовыми клеммами, вставного электромеханического реле и пластикового фиксатора/извлекателя реле;

- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);

- Номинальное управляющее напряжение - 230 В AС;

- Количество и тип контактов - 2СО;

- Номинальное, при максимальном токе нагрузки, напряжение коммутируемой цепи - 250/30 В AC/DC;

- Максимальный продолжительный ток нагрузки на 1СО - не более 8 А;

- Вход (катушка) и выходы (контакты) модуля гальванически развязаны, электрическая прочность изоляции "катушка-контакты" - 5 кВ (50 Гц, 1 мин);

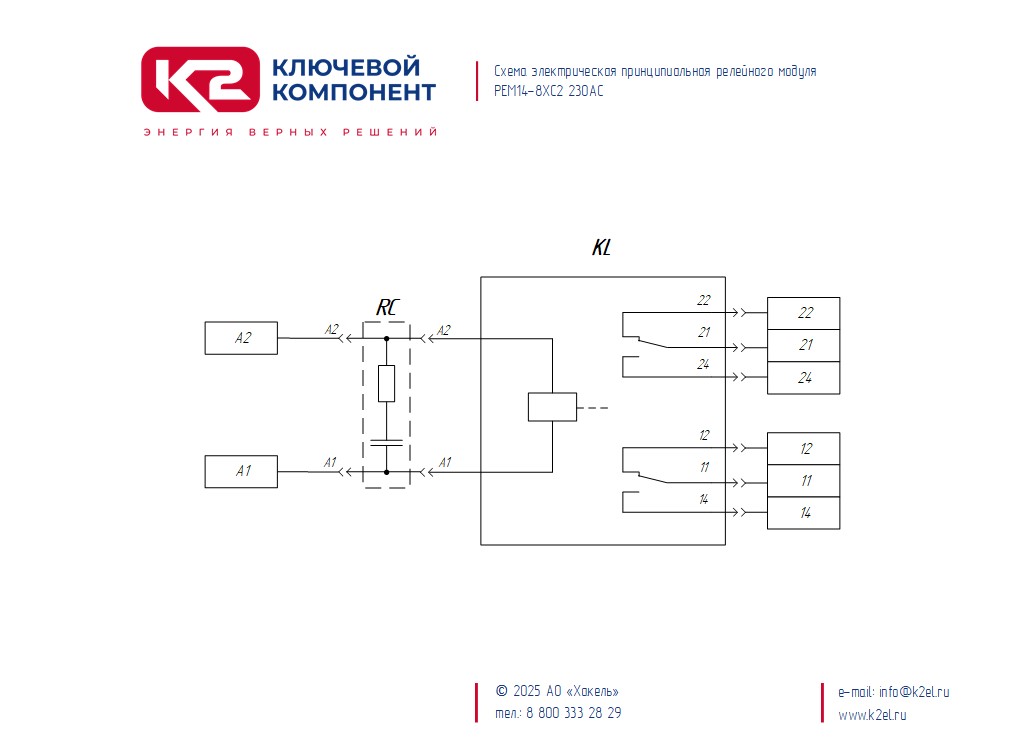

- Релейный модуль оснащен дополнительным вставным модулем с RC-фильтром для защиты катушки от пусковых токов;

- Механическая долговечность контактов - до 1*10⁶ коммутационных циклов.

Характеристики

Корпус

Тип корпуса

со сменным реле

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA6, UL94 V-0

Цвет корпуса

прозрачный

Цвет базы

черный

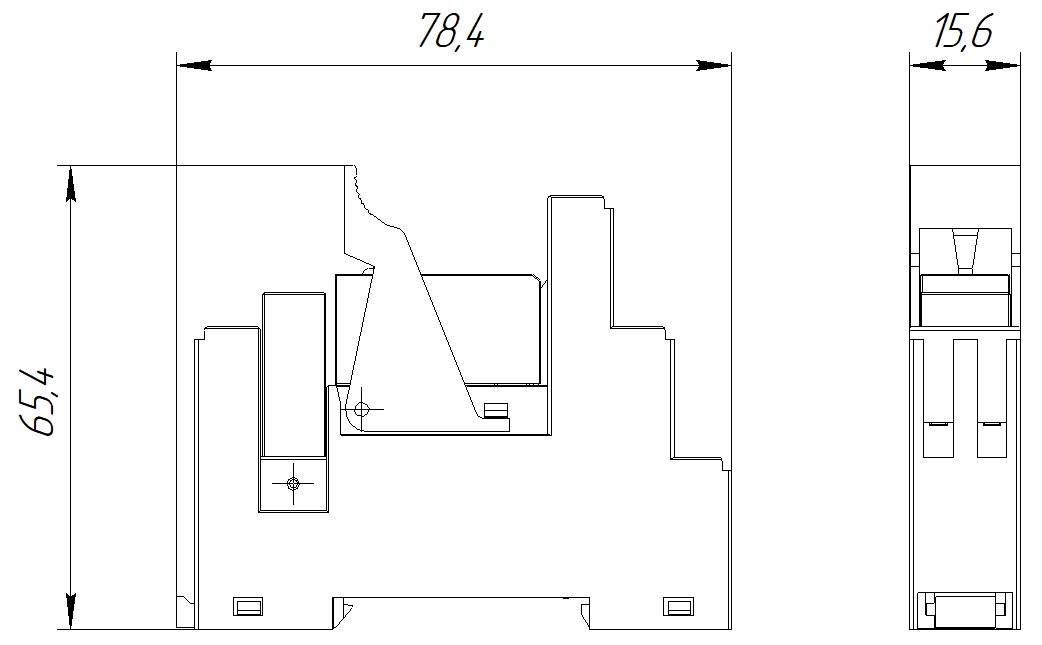

Весогабаритные характеристики

Ширина, мм

15.6

Высота, мм

78.4

Глубина, мм

65.4

Вес, кг

0.07

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

0.6 H•м

- жесткий одножильный

0.25÷2.5 мм²

- гибкий многожильный

0.25÷2.5 мм²

Длина зачистки проводников

7÷8 мм

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

У2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-40°C...+70°C

Гарантийный срок

2 года

Информация для заказа

Каталожный номер

A706 202

Наименование

РЕМ14-8ХC2 230AC - релейный модуль

ТУ

РБНМ.647611.001ТУ

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 49 000 0

ОКПД 2

27.12.24.110

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Режимы применения по ГОСТ IEC 60947-1-2017

AC-1, AC-15, DC-1

Номинальное напряжение управления

230 В AC

Количество и тип контактов

2СО

Номинальное коммутируемое напряжение

250 B AC/30 В DC

Максимальный коммутируемый ток в нагрузке

⩽ 8 A

Время срабатывания, типовое

15 мс

Время возврата, типовое

9 мс

Механическая износостойкость

1*10⁶ циклов

Электрическая износостойкость

5*10⁴ циклов (8 А для AC-1, DC-1)
