РЕМ14-6XD4 24DC - релейный модуль
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер А706 138Копировать
Добавить в сравнение
с НДС 22% без НДС1 707.00 ₽
В наличии: 17 шт.
1 шт. на сумму 1 707.00 ₽
от 176 шт.1 622.00 ₽5%от 293 шт.1 536.00 ₽10%от 176 шт.1 329.00 ₽5%от 293 шт.1 259.00 ₽10%1 шт. на сумму 1 707.00 ₽
ОписаниеПодробнее о продукте (PDF)Релейный модуль в корпусе толщиной 27.2 мм. Количество и тип контактов - 4 переключающих контакта (4СО). Обеспечивает коммутацию 4-х цепей напряжением 250/30 В AC/DC с током нагрузки до 6 А. Напряжение управления - 24 В DC. Встроенный модуль с диодом для защиты катушки от обратного тока. Винтовые клеммы.
ОписаниеХарактеристикиДокументацияОписаниеРелейный модуль РЕМ14-6ХD4 24DC, РБНМ.647611.001ТУ предназначен для обеспечения коммутации четырёх электрических цепей по схеме переключающий контакт при управляющем входном напряжении 24 В DС. Режимы (категории) применения по ГОСТ IEC 60947-1-2017: AC-1 неиндуктивные или слабоиндуктивные нагрузки, AC-15 электромагнитные нагрузки переменного тока, DC-1 неиндуктивные или слабоиндуктивные нагрузки, DC-13 управление электромагнитами.
РЕМ14-6ХD4 24DC, РБНМ.647611.001ТУ - промежуточный релейный модуль:

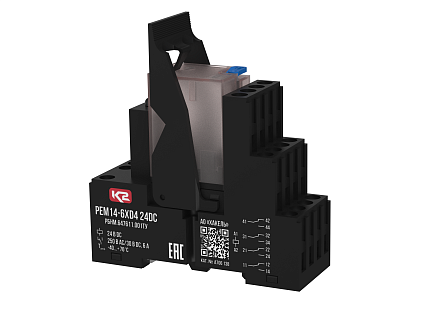

- Состоит из базы толщиной 27.2 мм с винтовыми клеммами, вставного электромеханического реле и пластикового фиксатора/извлекателя реле;
- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);
- Номинальное управляющее напряжение - 24 В DC;
- Количество и тип контактов - 4СО;
- Номинальное, при максимальном токе нагрузки, напряжение коммутируемой цепи - 250/30 В AC/DC;
- Максимальный продолжительный ток нагрузки на 1СО - не более 6 А;
- Вход (катушка) и выходы (контакты) модуля гальванически развязаны, электрическая прочность изоляции "катушка-контакты" - 1.5 кВ (50 Гц, 1 мин);
- В реле реализована светодиодная индикация наличия управляющего напряжения / переключённого состояния (цвет свечения - зелёный);
- Реле имеет кнопку "Тест" синего цвета, предназначенную для проверки переключения контактов и их ручного управления, а также механический индикатор положения контактов;

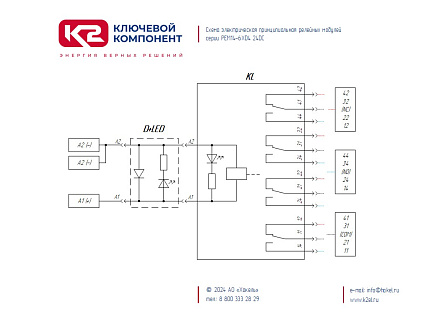

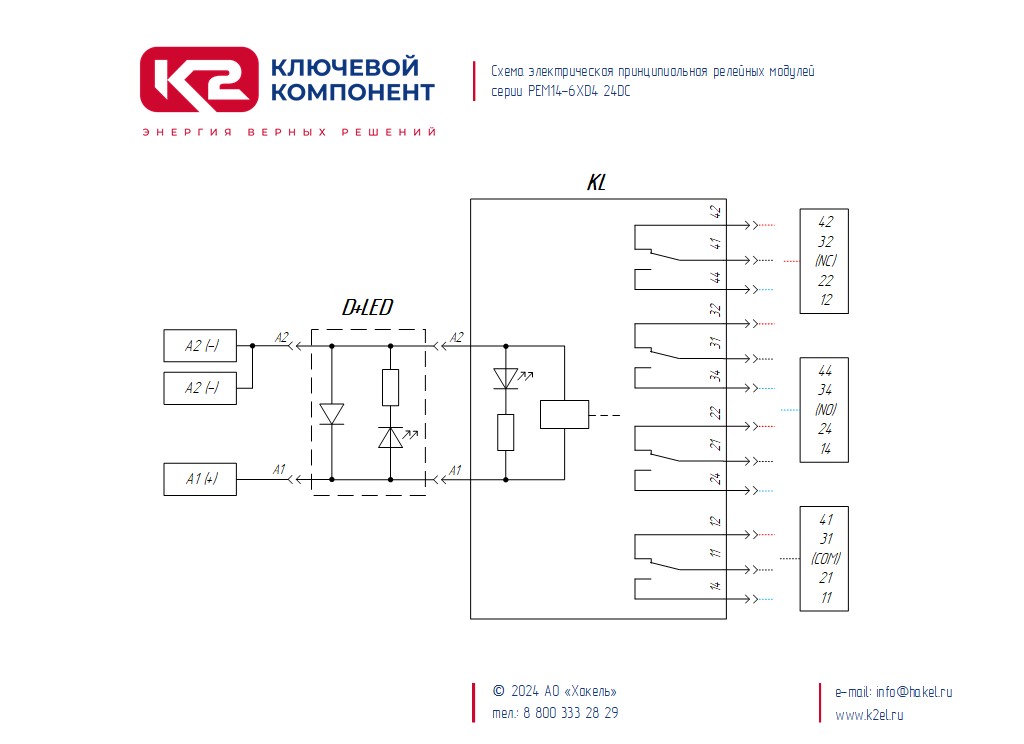

- Релейный модуль оснащен дополнительным вставным модулем с диодом для защиты катушки от обратного тока и дополнительным светодиодом наличия управляющего напряжения;
- Механическая долговечность контактов - до 2*107 коммутационных циклов.ХарактеристикиКоммутационная способностьНоминальное коммутируемое напряжение250 B AC/30 В DCМаксимальный коммутируемый ток в нагрузке⩽ 6 AКорпусТип корпусасо сменным релеМонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет корпусапрозрачныйЦвет базычерныйВесогабаритные характеристикиШирина, мм27Высота, мм78Глубина, мм82Вес, кг0.12Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм0.6 H•мCечение присоединяемых проводников:- жесткий одножильный0.25÷2.5 мм²- гибкий многожильный0.25÷2.5 мм²Длина зачистки проводников7÷8 ммСигнализация исправного состояния, цепи управления и передачи данныхСветодиодная сигнализацияналичие управляющего напряжения - цвет зеленыйЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69У2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-40°C...+70°CГарантийный срок2 годаИнформация для заказаКаталожный номерА706 138НаименованиеРЕМ14-6XD4 24DC - релейный модульТУРБНМ.647611.001ТУКоличество в упаковке1, шт.Минимальный заказ1, шт.GTIN4610093697825ТН ВЭД8536 49 000 0ОКПД 227.12.24.110ПроизводительХАКЕЛЬРежимы применения по ГОСТ IEC 60947-1-2017AC-1, AC-15, DC-1Номинальное напряжение управления24 В DCКоличество и тип контактов4СОВремя срабатывания, типовое20 мсВремя возврата, типовое15 мсМеханическая износостойкость2*10⁷ цикловЭлектрическая износостойкость10*10⁴ циклов (6 А для AC-1, DC-1)СертификатыДекларация о соответствии Релейных модулей серий РЕМ, РЕМ2, РЕМ3, РЕМ4, РЕМ5, РЕМ6, РЕМ7, РЕМ8, РЕМ 10, РЕМ14 РБНМ.647611.001 ТУ требованиям ТР ТС 004/2011, ТР ТС 020/2011 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
