К2Р ТС4/250М3 PoE+ - устройство защитное
- Распродажа остатков (90)
- УЗИП (993)
- Устройства промышленной автоматики (264)
- Электронные компоненты (1129)
- Молниезащита и заземление (973)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Добавить в избранное
Каталожный номер Р400 121Копировать
Добавить в сравнение
В разработкеОписаниеПодробнее о продукте (PDF)Четырехпортовое УЗИП оборудования СКС категорий Cat.5e и Cat.6 с интерфейсами Ethernet стандартов 1000BASE-T и 10GBASE-T с поддержкой питания поверх данных PoE+, PoE++ (4PPoE). IL = 3 A. Uо = ±48 В. Разъемы RJ/RJ.

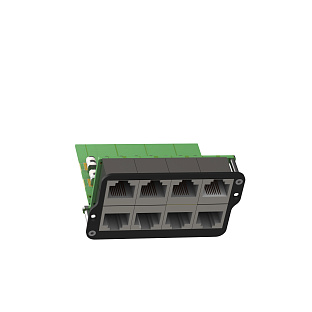

ОписаниеХарактеристикиДокументацияОписаниеЧетырехпортовое устройство К2Р ТС4/250М3 PoE+, ТУ 3428-002-79740390-2007 предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования структурированных кабельных сетей категорий Cat.5е и Cat.6 с интерфейсами Ethernet стандартов 1000BASE-T (IEEE 802.3ab-1999) и 10GBASE-T (IEEE 802.3an-2006) с поддержкой передачи питания поверх данных (ISO/IEC 11801:2010, TIA/EIA-568Bс) в пределах 0B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1). Разъемы RJ/RJ.

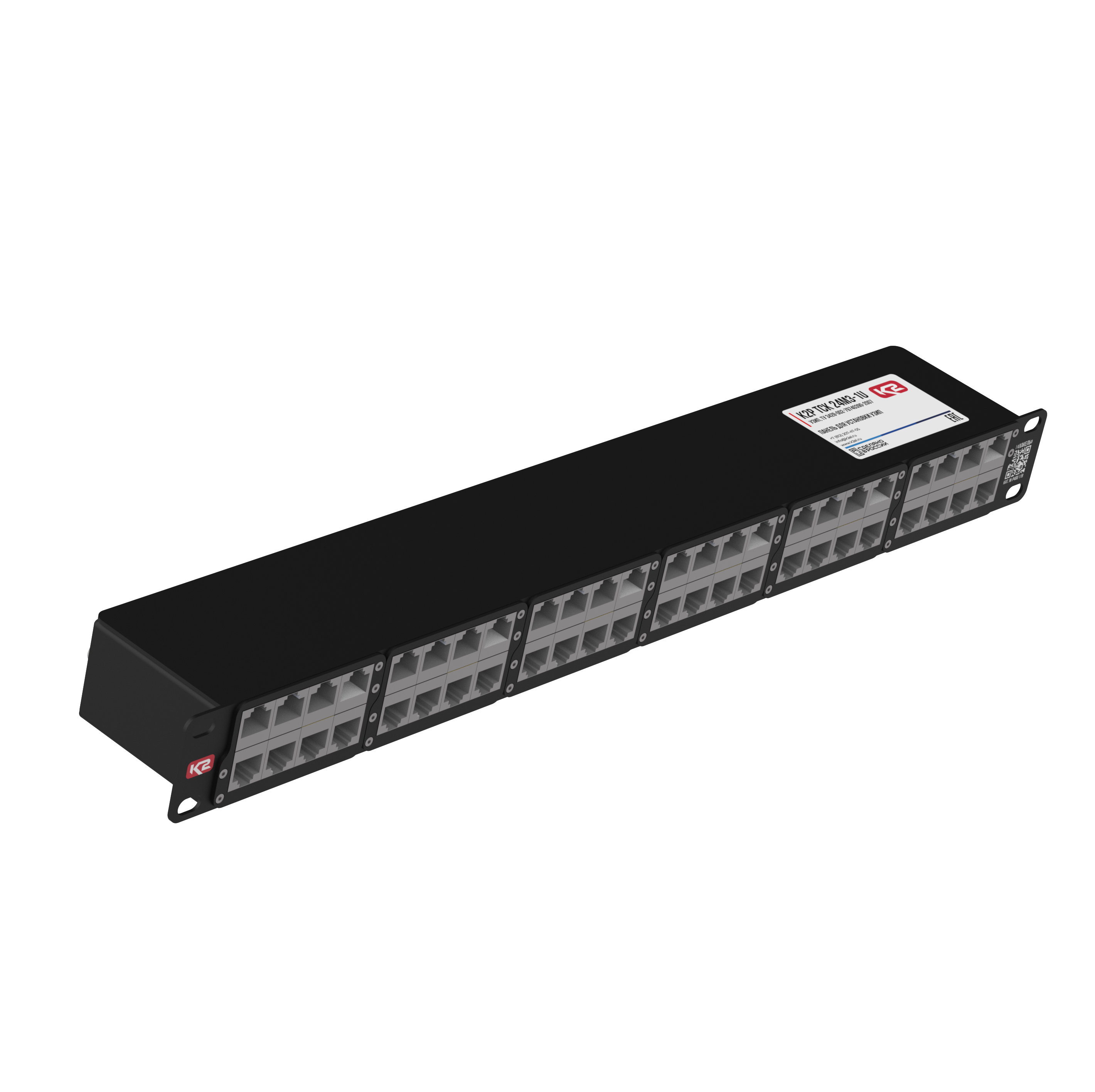

УЗИП К2Р ТС4/250М3 PoE+, ТУ 3428-002-79740390-2007 - выполнено в виде печатной платы для установки в 19-ти дюймовую стойку c помощью панели К2Р ТСК24М2-1U:
- предназначено для защиты сетевого оборудования структурированных кабельных сетей категорий Cat.5е и Cat.6 с интерфейсами Ethernet стандартов 1000BASE-T (IEEE 802.3ab-1999) и 10GBASE-T (IEEE 802.3an-2006);
- поддерживает передачу питания поверх данных согласно ISO/IEC 11801:2010, TIA/EIA-568Bс;
- защита проводников пар передачи данных и питания между собой выполнена на тиристорах, между проводниками и землёй на газонаполненных разрядниках;
- монтаж осуществляется в разрыв защищаемой линии, подключение с помощью разъёмов 8Р8С (RJ45);
- экраны разъёмов соединены с контактом защитного заземления;
- на одной панели устанавливается до 6-ти УЗИП серии К2Р ТС4 М3;
- особенностью серии К2Р ТС4 М3 размещение входа и выхода на лицевой стороне панели;
- конструкция панели К2Р ТСК24М3-1U позволяет проводить монтаж или замену УЗИП для одного четырехпортового устройства, не отключая от сети остальные порты.
Теория и особенности применения:
Совместимость с сетевыми стандартами: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Устройство поддерживает передачу питания поверх данных со схемами подачи питания А и В: PoE IEEE 802.3af-2003, PoE+ IEEE 802.3at-2009, PoE++ (4PPoE) IEEE 802.3bt-2018.ХарактеристикиХарактеристики вида защиты систем передачи данныхКатегория согласно стандартам: ISO/IEC 11801:2010 и TIA/EIA-568BCat.5е, Cat.6Количество защищаемых портов8Количество защищаемых пар на один порт4Номера контактов защищаемых пар разъёма 8Р8С (RJ45)1,2; 3,6; 4,5; 7,8Способ передачи питанияPoE+ (РоЕ схема А, В)Номинальное рабочее напряжение DC, Uo6 ВМаксимальное длительное рабочее напряжение DC, Uc9 ВНоминальное рабочее напряжение PoE DC, Uo48 ВМаксимальное длительное рабочее напряжение PoE DC, Uc60 ВНоминальный ток PoE3 AКатегория испытаний по ГОСТ IEC 61643-21B2, C2, D1Режим повреждения по ГОСТ IEC 61643-21режим 1, режим 2D1 Суммарный импульсный ток, Itotal (10/350)1 кАC2 Номинальный разрядный ток (8/20), In, линия-линия200 АC2 Номинальный разрядный ток (8/20), In, линия-PE2 кАC2 Суммарный разрядный ток, Itotal (8/20)10 кАB2 Уровень напряжения защиты, Up, линия данных-линия данных≤ 15 В, при 1 кВ/ 25 АB2 Уровень напряжения защиты, Up, линия PoE-линия PoE≤ 75 В, при 1 кВ/ 25 АС2 Уровень напряжения защиты, Up, линия-РЕ≤ 450 ВС3 Уровень напряжения защиты, Up, линия-линия≤ 20 В, при ΔU/Δt=1 кВ/мксС3 Уровень напряжения защиты, Up, линия-PE≤ 600 В, при ΔU/Δt=1 кВ/мксС3 Уровень напряжения защиты, Up, линия PoE-линия PoE≤ 85 В, при ΔU/Δt=1 кВ/мксВремя срабатывания, tA, линия-линия< 1 нcВремя срабатывания, tA, линия-РЕ< 100 нсСкорость передачи данных (частота среза)1/10 Гбит/сПолоса частот250 МГцИзмеренное значение ослабления сигнала≤ 3 дБ (до 250 МГц)Перекрестная наводка на передающем конце≤ 35 дБ (до 250 МГц)Вносимая емкость, С, линия-линия≤ 7 пФ, f = 1 МГцВносимая емкость, С, линия-PE≤ 0.5 пФ, f = 1 МГцИнформация для заказаКаталожный номерР400 121НаименованиеК2Р ТС4/250М3 PoE+ - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
