К2Р ТС1/500М2 PoE+ - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер P400 077

13 167.00 ₽

с НДС 20% без НДС

Под заказ

Цена с НДС 20%

1 шт. на сумму 13 167.00 ₽

от 8 шт.

12 508.65 ₽

-5%

от 23 шт.

11 850.30 ₽

-10%

1 шт. на сумму 13 167.00 ₽

Описание

Однопортовое УЗИП оборудования ЛВС категорий Cat.6 и Cat.6А с интерфейсом Ethernet стандарта 10GBASE-T с поддержкой питания поверх данных PoE+, PoE++ (4PPoE). I_L = 3 A. U_о = ±48 В. Разъемы RJ/RJ.

Описание

Характеристики

Документация

Эволюция устройства

Описание

Однопортовое устройство К2Р ТС1/500М2 PoE+, ТУ 3428-002-79740390-2007 предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования структурированных кабельных сетей категорий Cat.6 и Cat.6A с интерфейсами Ethernet стандарта 10GBASE-T (IEEE 802.3an-2006) с поддержкой передачи питания поверх данных (ISO/IEC 11801:2010, TIA/EIA-568Bс) в пределах 0_B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1). Разъемы RJ/RJ.

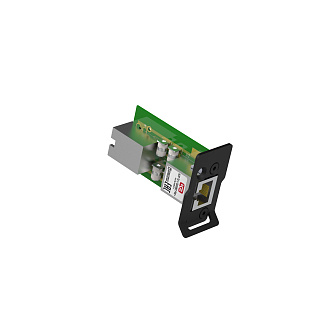

УЗИП К2Р ТС1/500М2 PoE+, ТУ 3428-002-79740390-2007 - выполнено в виде печатной платы для установки в 19-ти дюймовую стойку c помощью панели К2Р ТСК 16M2-1U:

- предназначено для защиты сетевого оборудования структурированных кабельных сетей категорий Cat.6 и Cat.6A с интерфейсами Ethernet стандарта 10GBASE-T (IEEE 802.3an-2006);

- поддерживает передачу питания поверх данных согласно ISO/IEC 11801:2010, TIA/EIA-568Bс;

- защита проводников пар передачи данных и питания между собой выполнена на тиристорах, между проводниками и землёй на газонаполненных разрядниках;

- монтаж осуществляется в разрыв защищаемой линии, подключение с помощью разъёмов 8Р8С (RJ45);

- экраны разъёмов соединены с контактом защитного заземления;

- конструкция панели К2Р ТСК16-1U позволяет проводить монтаж или замену УЗИП для одного порта, не отключая от сети остальные порты;

- на одной панели устанавливается до 16-ти УЗИП серии К2Р ТС1.

Теория и особенности применения:
• Совместимость с сетевыми стандартами: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
• Устройство поддерживает передачу питания поверх данных со схемами подачи питания А и В: PoE IEEE 802.3af-2003, PoE+ IEEE 802.3at-2009, PoE++ (4PPoE) IEEE 802.3bt-2018.

Характеристики

Общие электрические характеристики

Номинальный ток IL

3 А

Род тока

постоянный

Устойчивость к переменному току 50 Гц, линия-РЕ

2 A

Характеристики вида защиты систем передачи данных

Категория согласно стандартам: ISO/IEC 11801:2010 и TIA/EIA-568B

Cat.6, Cat.6a

Количество защищаемых портов

Количество защищаемых пар на один порт

Номера контактов защищаемых пар разъёма 8Р8С (RJ45)

1,2; 3,6; 4,5; 7,8

Способ передачи питания

PoE+; PoE++ (4PPoE, схема А, В)

Номинальное рабочее напряжение DC, Uo

6 В

Максимальное длительное рабочее напряжение DC, Uc

9 В

Номинальное рабочее напряжение PoE DC, Uo

48 В

Максимальное длительное рабочее напряжение PoE DC, Uc

60 В

Номинальный ток PoE

3 A

Категория испытаний по ГОСТ IEC 61643-21

B2, C2, D1

Режим повреждения по ГОСТ IEC 61643-21

режим 1, режим 2

D1 Импульсный ток (10/350), Iimp, линия-линия

1 кА

C2 Номинальный разрядный ток (8/20), In, линия-PE

2 кА

C2 Номинальный разрядный ток (8/20), In, линия+линия-РЕ

15 кА

С3 Уровень напряжения защиты, Up, линия PoE-линия PoE

≤ 85 В

Время срабатывания, tA, линия-линия

< 1 нc

Время срабатывания, tA, линия-РЕ

< 100 нс

Скорость передачи данных (частота среза)

10 Гбит/с

Полоса частот

500 МГц

Измеренное значение ослабления сигнала

≤ 3 дБ (до 500 МГц)

Перекрестная наводка на передающем конце

≤ 35 дБ (до 500 МГц)

Вносимая емкость, С, линия-линия

≤ 7 пФ, f = 1 МГц

Вносимая емкость, С, линия-PE

≤ 0.5 пФ, f = 1 МГц

Корпус

Монтаж

монтажная панель К2Р ТСК 16М2-1U

Весогабаритные характеристики

Ширина, мм

Высота, мм

Глубина, мм

109

Вес, кг

0.035

Клеммы и присоединяемые проводники

Тип клемм

8Р8С (RJ45)/8Р8С (RJ45)

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP00

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Информация для заказа

Каталожный номер

P400 077

Наименование

К2Р ТС1/500М2 PoE+ - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-21-2014

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ
