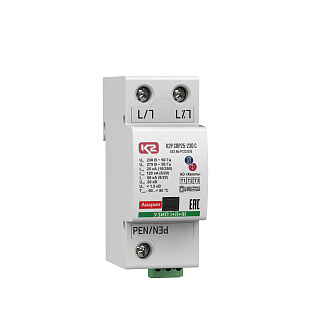

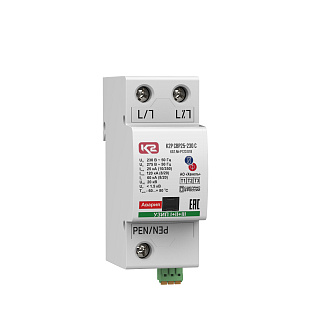

К2Р СВР25-230 С - устройство защитное

3D-модель
Каталожный номер Р123 018
21 489 ₽
В наличии: 2
Описание

Однополюсное УЗИП класса испытаний I, II, III комбинированного типа для сетей с системой заземления типа TN-C. Uо = 230/300 В АС/DC. Iimp(10/350) = 25 кА.

Описание
Характеристики
Документация
Описание

Устройство К2Р СВР25-230 С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.


К2Р СВР25-230 С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника включенных в полюсе последовательно - "вентильный разрядник".
• По совокупности свойств и характеристик является наиболее эффективным и надёжным в эксплуатации элементом для УЗИП, при защите фазных проводников.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазного проводника в цепях L/N, L/PEN, L/PE в системах переменного тока и полюсов в цепях L-/L+, L+/PE, L-/PE в системах постоянного тока.
• Выпускается на номинальное рабочее напряжение Uо = 230/300 В AC/DC.
• Способно отводить импульсы тока Iimp(10/350) = 25 кА.
• Обеспечивает уровень напряжения защиты при Uoc Up < 900 В.
• Выдерживает высокие уровни ВПН, до 500 В AC без снижения уровня защиты.
• Благодаря наличию в цепи компонента ограничивающего типа, газонаполненный разрядник всегда закрывается после окончания воздействия импульсного перенапряжения, ток короткого замыкания Isccr = 80 кА.
• Наличие разрядника в цепи исключает появление любых токов утечки.
• Применяется в сетях с системой заземления типа TN-C.
• Двойные клеммы для подключения фазных проводников (L – L’), позволяют применять схему подключения типа «V»- соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет.
• Для удаленного контроля К2Р СВР25-230 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.


Структура наименования К2Р СВР25-230 С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СВР - серия устройств для защиты оборудования распределительных сетей до 1000 В типа "вентильный разрядник";
25 - импульсный ток, Iimp(10/350), кА;
230 - номинальное напряжение системы, Uо AC;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.


Пример: К2Р СВР30-230 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, УЗИП типа "вентильный разрядник" класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, Iimp(10/350) = 25 кА, один полюс. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.


Теория и особенности применения:

выпускается взамен устройств предыдущего поколения №123 041 РВР12-255/25 С; №123 040 РВР12-255/25


Характеристики
Характеристики вида защиты электрооборудования сетей до 1000 В
Класс испытаний УЗИП по ГОСТ IEC 61643-11
I+II+III
Количество полюсов
1
Применяются в сетях с системами заземления
TN-C, TN-S, IT, TT
Вид защиты
L/N , L/PEN, L/PE
Номинальное рабочее напряжение, Uo
230 В AC
Номинальное рабочее напряжение, Uo
300 В DC
Максимальное длительное рабочее напряжение, Uс
275 B AC
Максимальное длительное рабочее напряжение, Uс
350 B DC
Импульсный ток, Iimp (10/350)
25 кА
Коммутируемый заряд, Q
12.5 A×с
Удельная энергия, W/R
156 кДж/Ом
Максимальный разрядный ток, Imax (8/20)
50 кА
Номинальный разрядный ток, In(8/20)
25 кА
Испытательный импульс, Uoc (1.2/50)
20 кВ
Уровень напряжения защиты при Iimp, Up
<1.5 кB
Уровень напряжения защиты при In, Up
<1.5 кB
Уровень напряжения защиты при Uoc, Up
< 900 В
Временное перенапряжение, Ut
500 В / 5 с
Номинал защитного предохранителя
315 A gG
Номинал защитного предохранителя при "V" - соединении
125 A gG
Номинальный ток короткого замыкания, Isccr
80 кА
Время срабатывания, tA
< 100 нс
Корпус
Тип корпуса
моноблочный
Количество модулей DIN
2
Монтаж
DIN-рейка 35 мм
Материал корпуса
Polyamid PA6, UL94 V-0
Цвет корпуса
серый
Весогабаритные характеристики
Ширина, мм
36
Глубина, мм
66
Высота, мм
99
Масса нетто, кг
0.300
Клеммы и присоединяемые проводники
Тип клемм
винтовые
Номинальный момент затяжки винтовых клемм
3.0 H•м
Cечение присоединяемых проводников:
- жесткий одножильный
2.5 - 35 мм²
- гибкий многожильный
2.5 - 25 мм²
Визуальная и дистанционная сигнализация исправного состояния
Визуальная сигнализация
исправно - безцветный индикатор, авария - красный индикатор
Дистанционная сигнализация
одна группа "сухих" контактов на модуль с варистором
Контакты дистанционной сигнализации
- электрическая прочность
3.75 кВэфф
- сопротивление изоляции
2*10⁷ Ом
- сечение проводника
1 мм²
- максимально коммутируемый ток AC
0.5 A
- максимально коммутируемое напряжение AC
250 В
- максимально коммутируемый ток DC
0.1 A
- максимально коммутируемое напряжение DC
250 В
Эксплуатационные характеристики
Категория размещения
внутреннее
Степень защиты по ГОСТ 14254-2015
IP20
Рабочая температура
-60°C - +80°C
Климатическое исполнение по ГОСТ 15150-69
УХЛ2.1**
Гарантийный срок
5 лет
Cрок эксплуатации
≥ 10 лет
Информация для заказа
Каталожный номер
Р123 018
Наименование
К2Р СВР25-230 С
ТУ
ТУ 3428-002-79740390-2007
Количество в упаковке
1 шт.
Минимальный заказ
1 шт.
Производитель
ХАКЕЛЬ
Страна происхождения
РОССИЯ
