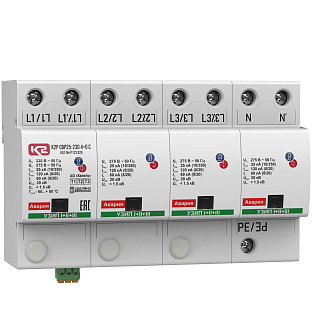

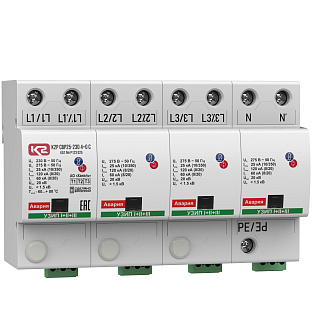

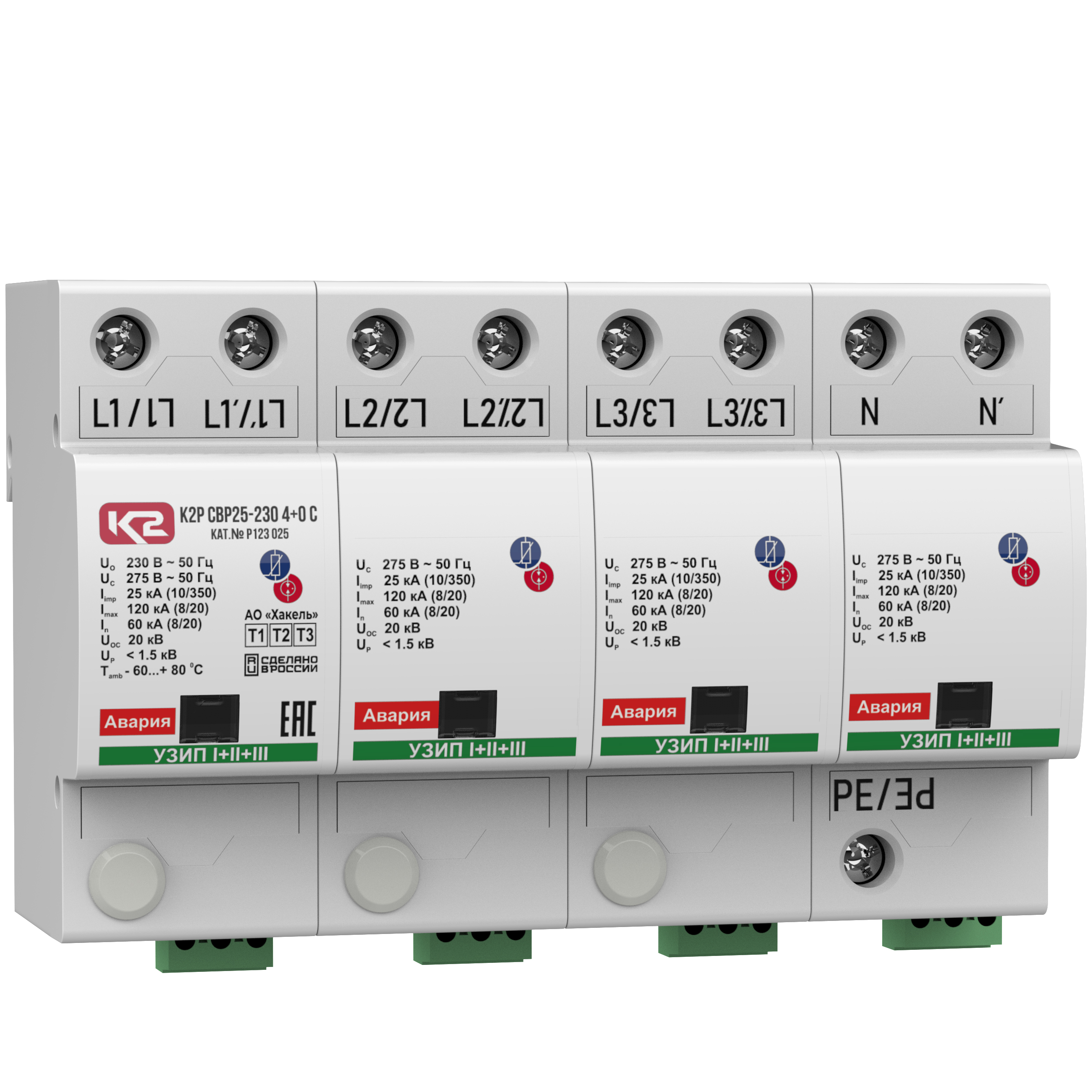

К2Р СВР25-230 4+0 С - устройство защитное

Каталожный номер P123 025

72 064 ₽

Под заказ

Описание

Четырёхполюсное УЗИП класса испытаний I, II, III комбинированного типа для трёхфазных сетей с системой заземления типа TN-S. U_о = 230 В АС. I_imp(10/350) = 25 кА.

Описание

Характеристики

Документация

Описание

Устройство К2Р СВР25-230 4+0 С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

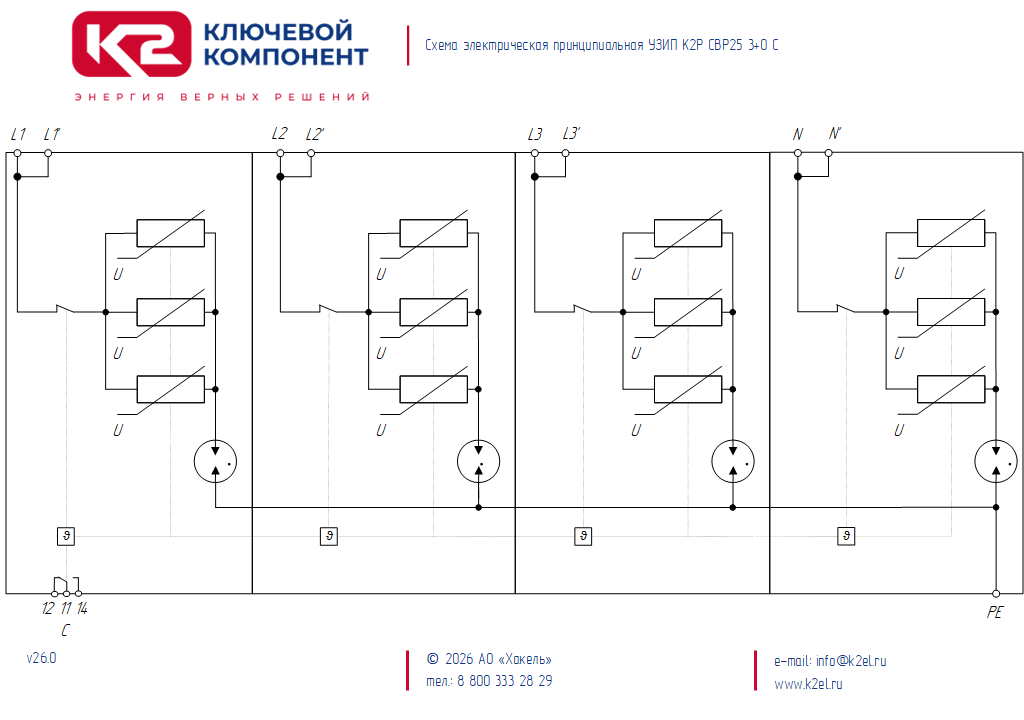

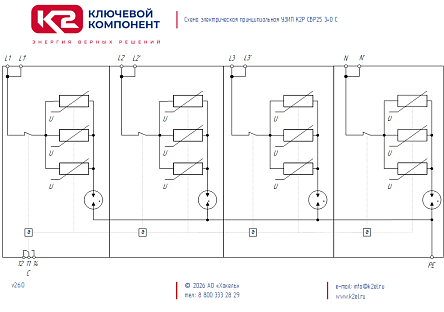

К2Р СВР25-230 4+0 С, ТУ 3428-002-79740390-2007 – четырёхполюсное УЗИП класса испытаний I+II+III на основе оксидно-цинковых варисторов и газонаполненного разрядника, включенных в каждом полюсе последовательно - "вентильный разрядник".
• По совокупности свойств и характеристик является наиболее эффективным и надёжным в эксплуатации элементом для УЗИП при защите фазных проводников.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазных и нулевого проводников в цепях L/PE, N/PE в трёхфазных сетях переменного тока с системой заземления типа TN-S.
• Выполнено по схеме для защиты от продольных перенапряжений в цепях "провод - земля".
• Выпускается на номинальное рабочее напряжение U_о = 230/300 В AC/DC.
• Способно отводить импульсы тока I_imp(10/350) = 25 кА.
• Обеспечивает уровень напряжения защиты при U_oc U_p < 900 В.
• Выдерживает высокие уровни ВПН, до 500 В AC без снижения уровня защиты.
• Благодаря наличию в цепи компонента ограничивающего типа, газонаполненный разрядник всегда закрывается после окончания воздействия импульсного перенапряжения, ток короткого замыкания Isccr = 80 кА.
• Наличие разрядника в цепи исключает появление любых токов утечки.
• Двойные клеммы для подключения фазных проводников (L – L’), позволяют применять схему подключения типа «V»- соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состоянии индикатор на лицевой стороне УЗИП имеет красный цвет.
• Для удаленного контроля К2Р СВР25-230 4+0 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.

Структура наименования К2Р СВР25-230 4+0 С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СВР - серия устройств для защиты оборудования распределительных сетей до 1000 В типа "вентильный разрядник";
25 - импульсный ток, I_imp(10/350), кА;
230 - номинальное напряжение системы, U_о AC;

4+0 - количество полюсов и схема подключения УЗИП;

C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р СВР30-230 4+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, УЗИП типа "вентильный разрядник" класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_imp_(10/350) = 25 кА, четыре полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:

• выпускается взамен устройств предыдущего поколения №123 047 РВР12-255/25 4+0 С; №123 046 РВР12-255/25 4+0

Характеристики

Характеристики вида защиты электрооборудования сетей до 1000 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

I+II+III

Количество полюсов

Применяются в сетях с системами заземления

TN-S

Вид защиты

L/PE, N/PE

Номинальное рабочее напряжение, Uo

230 В AC

Максимальное длительное рабочее напряжение, Uс

275 B AC

Импульсный ток, Iimp (10/350)

25 кА

Коммутируемый заряд, Q

12.5 A×с

Удельная энергия, W/R

156 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

120 кА

Номинальный разрядный ток, In(8/20)

60 кА

Испытательный импульс, Uoc (1.2/50)

20 кВ

Уровень напряжения защиты при Iimp, Up

<1.5 кB

Уровень напряжения защиты при Uoc, Up

< 900 В

Временное перенапряжение, Ut

500 В / 5 с

Номинал защитного предохранителя

315 A gG

Номинал защитного предохранителя при "V" - соединении

125 A gG

Номинальный ток короткого замыкания, Isccr

80 кА

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA6, UL94 V-0

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

144

Глубина, мм

Высота, мм

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

3.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5 - 35 мм²

- гибкий многожильный

2.5 - 25 мм²

Визуальная и дистанционная сигнализация исправного состояния

Визуальная сигнализация

исправно - безцветный индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на модуль с варистором

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВ

- сопротивление изоляции

2*10⁷ Ом

- сечение проводника

1 мм²

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

Эксплуатационные характеристики

Категория размещения

внутреннее

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C - +80°C

Атмосферное давление

от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Гарантийный срок

5 лет

Cрок эксплуатации

≥ 10 лет

Информация для заказа

Каталожный номер

P123 025

Наименование

К2Р СВР25-230 4+0 С

ТУ

ТУ 3428-002-79740390-2007

Количество в упаковке

1 шт.

Минимальный заказ

1 шт.

- масса нетто места №2, кг

1.200

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Certificate of conformity of the quality management system GOST R ISO 9001-2015 Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015

Модели для проектировщиков

STEP 3D-модель УЗИП серии К2Р СВ 4+0 C
