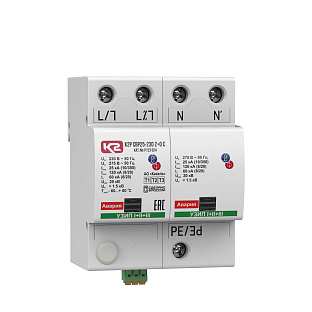

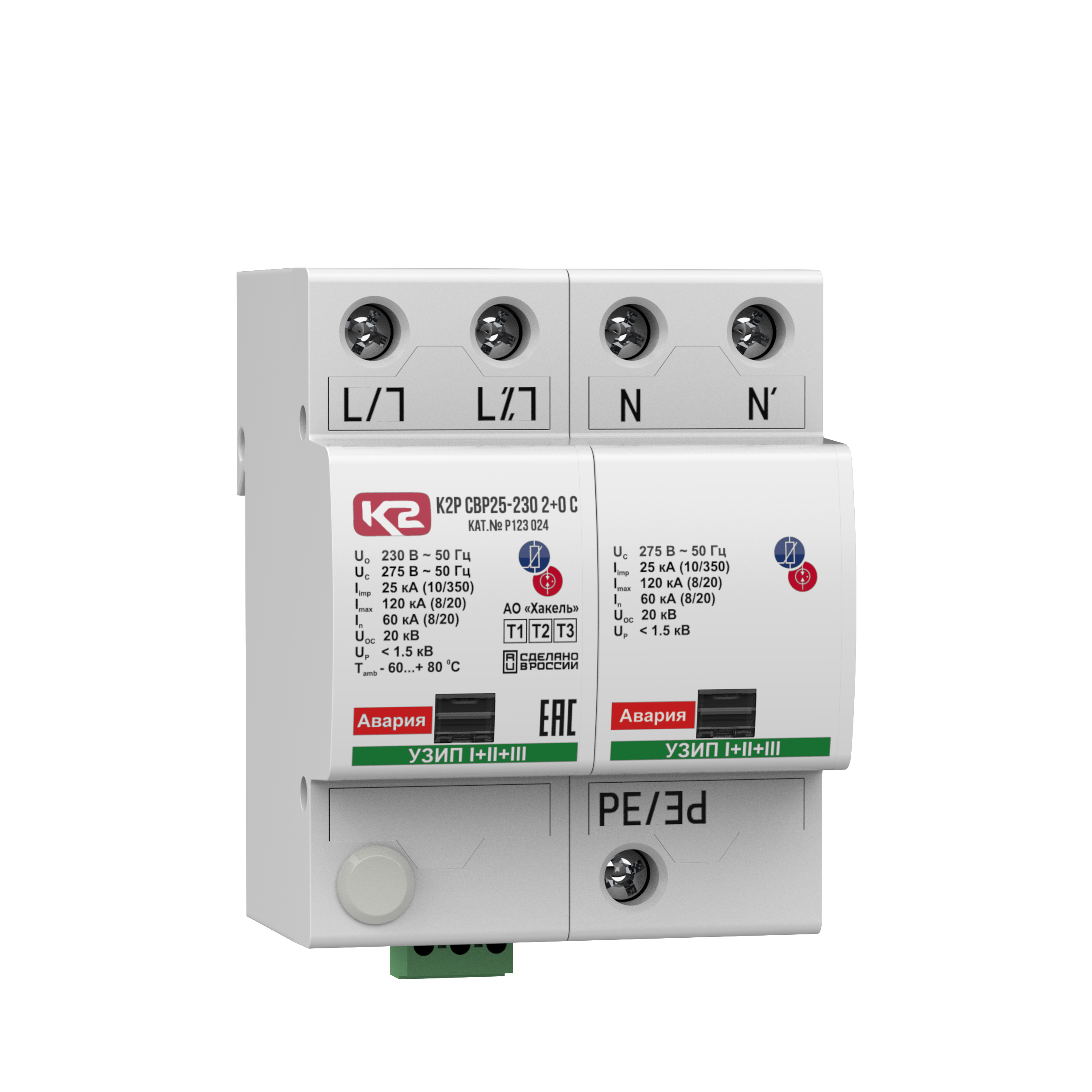

К2Р СВР25-230 2+0 С - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер P123 024

39 747.00 ₽

с НДС 22% без НДС

В наличии: 4 шт.

Цена с НДС 22%

1 шт. на сумму 39 747.00 ₽

от 8 шт.

37 760.00 ₽

от 13 шт.

35 772.00 ₽

10%

1 шт. на сумму 39 747.00 ₽

Описание

Двухполюсное УЗИП класса испытаний I, II, III комбинированного типа ТКЗ™ для сетей с системой заземления типа TN-S. U_o = 230 В AC. I_imp(10/350) = 25 кА.

Описание

Характеристики

Документация

Эволюция устройства

Описание

Устройство К2Р СВР25-230 2+0 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p - УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания

.

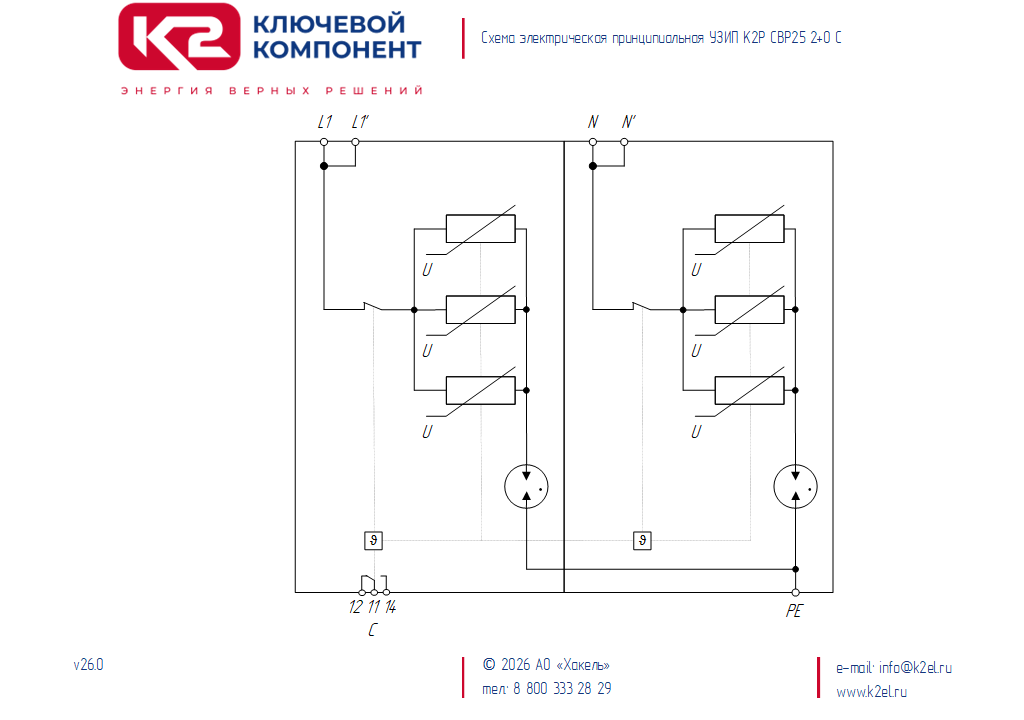

К2Р СВР25-230 2+0 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I+II+III на основе оксидно-цинковых варисторов и газонаполненного разрядника, включенных в полюсе последовательно по технологии комбинированной защиты ТКЗ™.
• По совокупности свойств и характеристик является наиболее эффективным и надёжным в эксплуатации элементом для УЗИП при защите фазных проводников.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазного и нулевого проводников в цепях L/PE, N/PE в однофазных сетях переменного тока с системой заземления типа TN-S, а также полюсов L+/PE, L-/PE в цепях постоянного тока.
• Выполнено по схеме для защиты от продольных перенапряжений в цепях "провод - земля".
• Выпускается на номинальное рабочее напряжение U_о = 230 В AC.
• Способно отводить импульсы тока I_imp(10/350) = 25 кА.
• Обеспечивает уровень напряжения защиты при U_oc U_p < 900 В.
• Выдерживает высокие уровни ВПН, до 500 В AC без снижения уровня защиты.
• Благодаря наличию в цепях компонента ограничивающего типа, газонаполненный разрядник всегда закрывается после окончания воздействия импульсного перенапряжения, ток короткого замыкания I_sccr = 80 кА.
• Наличие разрядника в цепях исключает появление любых токов утечки.
• Двойные клеммы для подключения фазных проводников (L - L’) позволяют применять схему подключения типа «V»- соединение и использовать провода большего сечения.
• Комбинированные секции снабжены терморасцепителями. В аварийном состоянии индикатор на лицевой стороне УЗИП имеет красный цвет.

• Для удаленного контроля К2Р СВР25-230 2+0 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.

Структура наименования К2Р СВР25-230 2+0 С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СВР - серия УЗИП до 1000 В в корпусе КС1 на базе технологии комбинированной защиты ТКЗ™;
25 - импульсный ток, I_imp(10/350), кА;
230 - номинальное напряжение системы, U_о AC;

2+0 - количество полюсов и схема подключения УЗИП;

C - наличие дистанционной сигнализации рабочего состояния;

ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р СВР30-230 2+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, УЗИП на базе ТКЗ™ класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_imp_(10/350) = 25 кА, два полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:
• рекомендуется для применения в системах противопожарной защиты в соответствии с п. 7.25 СП 6.13130.2025.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

I+II+III

Количество полюсов

Применяются в сетях с системами заземления

TN-S, TT

Вид защиты

L/PE, N/PE, +/PE, -/PE

Номинальное рабочее напряжение, Uo

230 В AC

Максимальное длительное рабочее напряжение, Uс

275 B AC

Импульсный ток, Iimp (10/350)

25 кА

Коммутируемый заряд, Q

12.5 A×с

Удельная энергия, W/R

156 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

120 кА

Номинальный разрядный ток, In(8/20)

60 кА

Испытательный импульс, Uoc (1.2/50)

20 кВ

Уровень напряжения защиты при Iimp, Up

< 1.5 кB

Уровень напряжения защиты при Uoc, Up

< 1.1 кВ

Временное перенапряжение, Ut

500 В / 5 с

Номинал защитного предохранителя

315 A gG

Номинал защитного предохранителя при "V" - соединении

125 A gG

Номинальный ток короткого замыкания, Isccr

80 кАrms

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет корпуса

серый

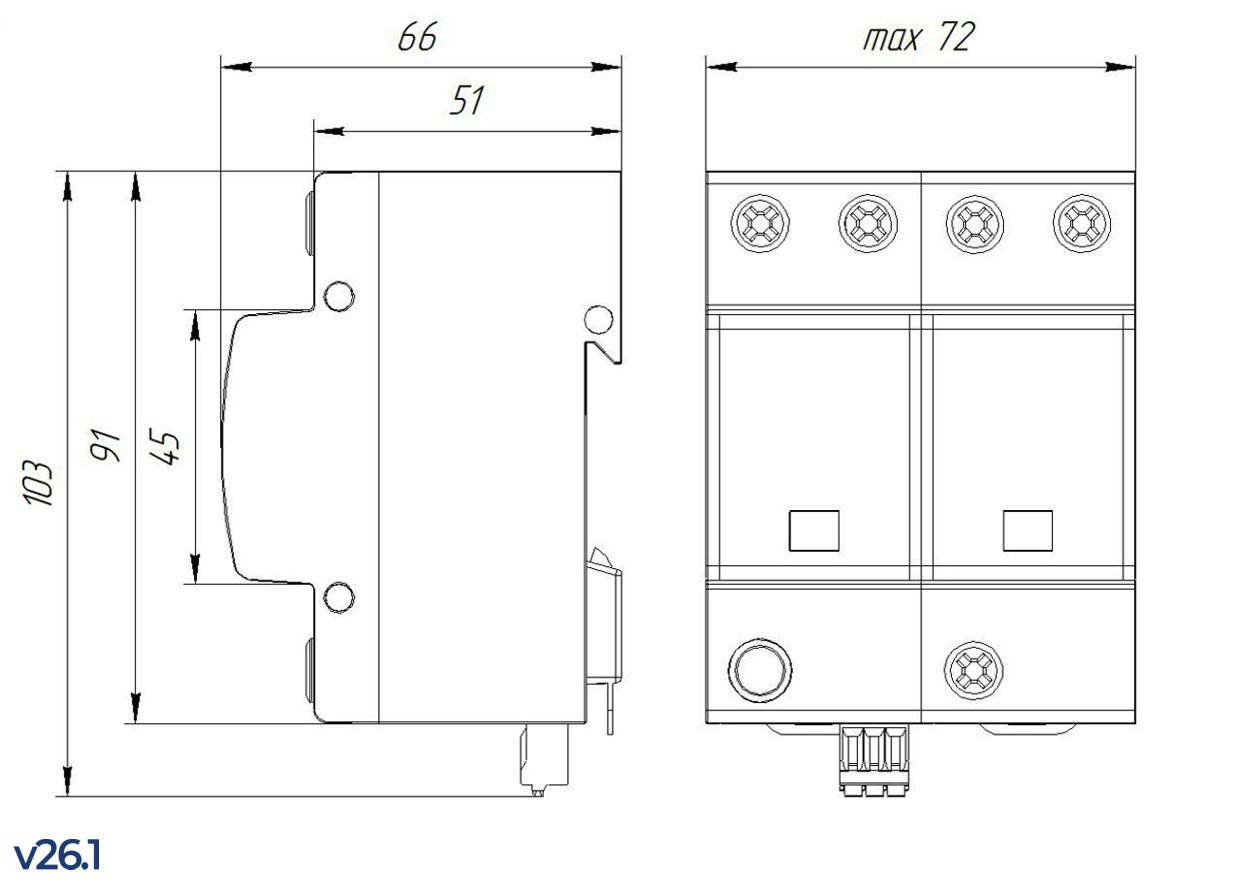

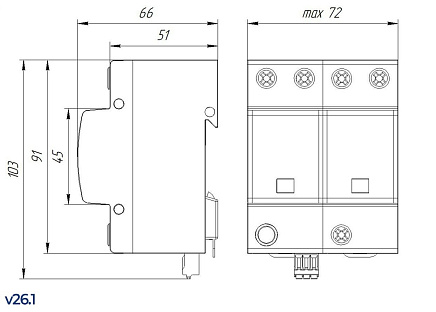

Весогабаритные характеристики

Ширина, мм

Высота, мм

Глубина, мм

Вес, кг

0.600

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - бесцветный индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВ

- сопротивление изоляции

2*10⁷ Ом

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

- тип клемм

push-in

- сечение проводника

0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный

- длина зачистки проводников

10 мм

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

430 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

P123 024

Наименование

К2Р СВР25-230 2+0 С - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-11-2013

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
