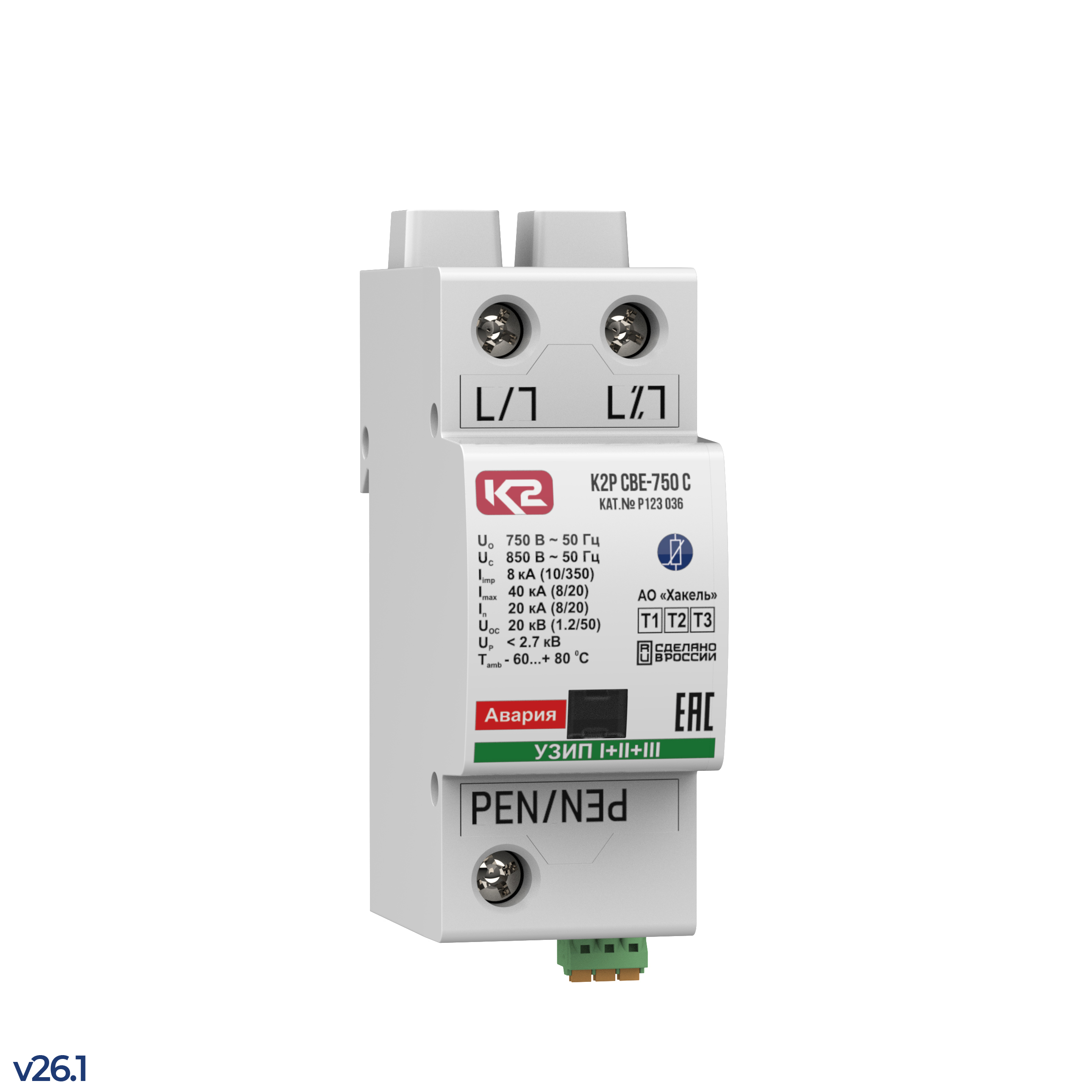

К2Р СВЕ-750 С - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р123 036

22 933.00 ₽

с НДС 22% без НДС

Под заказ

Цена с НДС 22%

1 шт. на сумму 22 933.00 ₽

от 5 шт.

21 786.35 ₽

от 14 шт.

20 639.70 ₽

10%

1 шт. на сумму 22 933.00 ₽

Описание

Однополюсное УЗИП класса испытаний I, II, III ограничивающего типа для сетей с системой заземления типа TN-C. U_о = 750/1000 В АС/DC. I_imp(10/350) = 8 кА.

Описание

Характеристики

Документация

Эволюция устройства

Описание

Устройство К2Р СВЕ-750 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p - УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

К2Р СВЕ-750 С, ТУ 3428-002-79740390-2007 - однополюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазного провода в цепях L/N, L/PEN, L/PE в системах переменного тока и полюсов в цепях L-/L+, L+/PE, L-/PE в системах постоянного тока.
• Выпускается на номинальное рабочее напряжение U_о = 750/1000 В AC/DC.
• Способно отводить импульсы тока I_imp(10/350) = 8 кА.
• Обеспечивает уровень напряжения защиты при I_imp(10/350), U_p < 2.5 кВ.
• Применяется в сетях с системой заземления типа TN-C.
• Двойные клеммы для подключения фазных проводников (L - L’), позволяют применять схему подключения типа «V» - соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет.
• Изделие оснащено диэлектрическими изоляторами повышенной трекингостойкости, обеспечивающими надёжную изоляцию и безопасную работу при напряжениях > 500 В.
• Для удаленного контроля К2Р СВЕ-750 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.

Структура наименования К2Р СВЕ-750 С, ТУ 3428-002-79740390-2007:

К2Р - продуктовое направление УЗИП АО "Хакель";
СВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа;
Е - подсерия устройств на напряжения выше 500 В АС;
750 - номинальное напряжение системы, U_о AC;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р СВЕ-750 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, U_о = 750 В АС, I_imp_(10/350) = 8 кА, один полюс. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

I+II+III

Количество полюсов

Применяются в сетях с системами заземления

TN-C, TN-S, IT, TT

----------

Вид защиты

L/N , L/PEN, L/PE

Номинальное рабочее напряжение, Uo

750 В AC

Номинальное рабочее напряжение, Uo

1000 В DC

Максимальное длительное рабочее напряжение, Uс

850 B AC

Максимальное длительное рабочее напряжение, Uс

1100 В DC

Импульсный ток, Iimp (10/350)

8 кА

Коммутируемый заряд, Q

4 A×с

Удельная энергия, W/R

16 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

50 кА

Номинальный разрядный ток, In(8/20)

25 кА

Испытательный импульс, Uoc (1.2/50)

20 кВ

Уровень напряжения защиты при Iimp, Up

< 2.5 кB

Уровень напряжения защиты при In, Up

< 2.7 кВ

Уровень напряжения защиты при Uoc, Up

< 2.0 кВ

Временное перенапряжение, Ut

1250 В/ 5 с

Номинал защитного предохранителя

315 A gG

Номинал защитного предохранителя при "V" - соединении

125 A gG

Номинальный ток короткого замыкания, Isccr

80 кАrms

Время срабатывания, tA

< 25 нс

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA6, UL94 V-0

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

Высота, мм

Глубина, мм

Вес, кг

0.300

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - бесцветный индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на модуль с варистором

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВэфф

- сопротивление изоляции

2*10⁷ Ом

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

- сечение проводника

0.25÷1.5 мм² одножильный

- длина зачистки проводников

7 мм

- номинальный момент затяжки

0.2 H•м

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

6 250 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

Р123 036

Наименование

К2Р СВЕ-750 С - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-11-2013

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "УЗИП электрооборудования распределительный сетей до 1000 В", 2024

Модели для проектировщиков

STEP 3D-модель УЗИП серии К2Р СВЕ C

Эволюция устройства

Кат. номер

Наименование

Р123 008

К2Р СВ12.5-750 С - СНЯТО С ПРОИЗВОДСТВА
