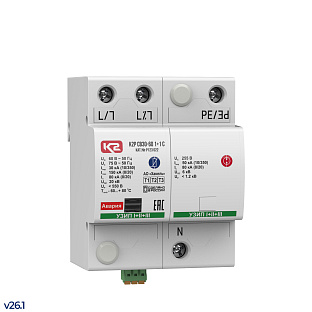

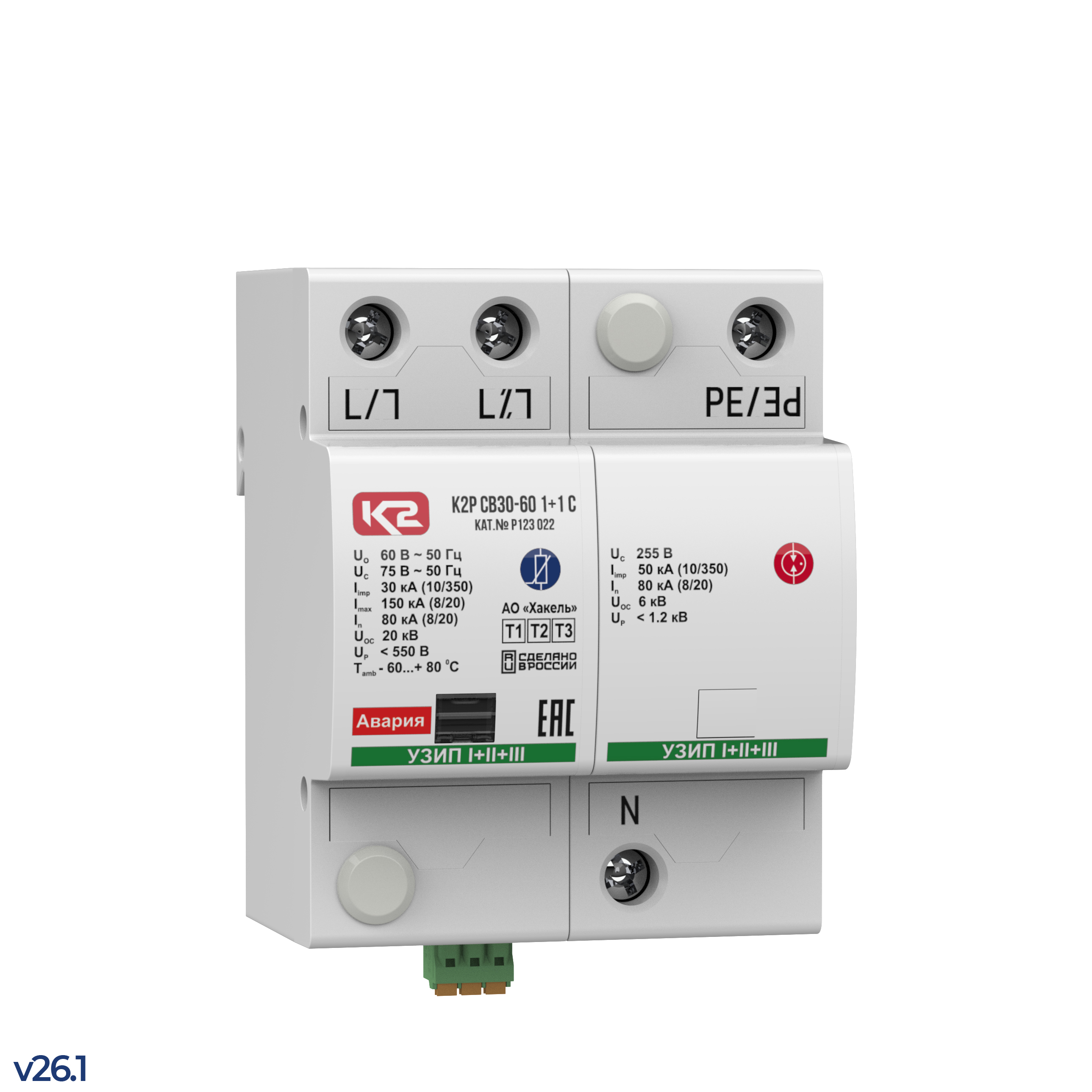

К2Р СВ30-60 1+1 С - устройство защитное

Каталожный номер Р123 022

35 586 ₽

Под заказ

Описание

Двухполюсное УЗИП класса испытаний I, II, III комбинированного типа для сетей с системой заземления типа TN-S, TT. U_о = 60/78 В АС/DC. I_{imp(L/N) (10/350)}= 30 кА, I_{imp(N/PE)(10/350)}= 50 кА. Выполнено по схеме для защиты от поперечных перенапряжений в цепях "провод - провод".

Описание

Характеристики

Документация

Описание

Устройство К2Р СВ30-60 1+1 С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II и III. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

К2Р СВ30-60 1+1 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника.

• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазного и нулевого проводников в цепях L/N, N/PE в системах переменного тока.

• Выполнено по схеме для защиты от поперечных перенапряжений в цепях "провод - провод".

• Выпускается на номинальное рабочее напряжение U_о = 60/78 В AC/DC.

• Способно отводить импульсы тока I_imp_{(L/N)(10/350)}= 30 кА, I_{imp(N/PE)(10/350)}= 50 кА.

• Обеспечивает уровень напряжения защиты при U_oc U_p < 550 В.

• Применяется в сетях с системой заземления типа TN-S, TT.

• Двойные клеммы для подключения фазных проводников (L – L’), позволяют применять схему подключения типа «V»- соединение и использовать провода большего сечения.

• Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет.

• Для удаленного контроля К2Р СВ30-60 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.

Структура наименования К2Р СВ30-60 1+1 С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа;
30 - импульсный ток, I_{imp(N/PE)(10/350)}, кА;
60 - номинальное напряжение системы, U_о AC;
1+1 - количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р СВ30-60 1+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, U_о = 60 В АС, I_imp_(10/350) = 30 кА, два полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:

• выпускается взамен устройств предыдущего поколения №123 051 ГСК123-60/25 1+1 С; №123 050 ГСК123-60/25 1+1; №123 151 ГСК123-60/25 1+1 С (LT); №123 150 ГСК123-60/25 1+1 (LT); №120 104 SPC1 150 DS 60В; №120 106 SPC1 150 DS 60В (LT); №120 105 SPC1 150 60В; №120 107 SPC1 150 60В (LT)

Характеристики

Характеристики вида защиты электрооборудования сетей до 1000 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

I+II+III

Количество полюсов

Применяются в сетях с системами заземления

TN-S, TT

----------

Вид защиты

L/N

Номинальное рабочее напряжение, Uo

60 В AC

Номинальное рабочее напряжение, Uo

78 B DC

Максимальное длительное рабочее напряжение, Uс

75 B AC

Максимальное длительное рабочее напряжение, Uс

100 B DC

Импульсный ток, Iimp (10/350)

30 кА

Коммутируемый заряд, Q

15 A×с

Удельная энергия, W/R

225 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

150 кА

Номинальный разрядный ток, In(8/20)

80 кА

Испытательный импульс, Uoc (1.2/50)

20 кВ

Уровень напряжения защиты при Iimp, Up

< 550 B

Уровень напряжения защиты при Uoc, Up

< 550 В

Временное перенапряжение, Ut

87 В/ 5 с

Номинал защитного предохранителя

315 A gG

Номинал защитного предохранителя при "V" - соединении

125 A gG

Номинальный ток короткого замыкания, Isccr

80 кА

Время срабатывания, tA

< 25 нс

----------

Вид защиты

N/PE

Номинальное рабочее напряжение, Uo

230 В АС

Максимальное длительное рабочее напряжение, Uс

255 В АС

Импульсный ток, Iimp (10/350)

50 кА

Коммутируемый заряд, Q

25 A×с

Удельная энергия, W/R

625 кДж/Ом

Номинальный разрядный ток, In(8/20)

50 кА

Испытательный импульс, Uoc (1.2/50)

6 кВ

Уровень напряжения защиты при Uoc, Up

< 1.2 кВ

Временное перенапряжение, Ut

1200 В / 0.2 с

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA6, UL94 V-0

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

Глубина, мм

Высота, мм

Вес, кг

0.460

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

3.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5 - 35 мм²

- гибкий многожильный

2.5 - 25 мм²

Визуальная и дистанционная сигнализация исправного состояния

Визуальная сигнализация

исправно - безцветный индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на модуль с варистором

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВ

- сопротивление изоляции

2*10⁷ Ом

- сечение проводника

1 мм²

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

Эксплуатационные характеристики

Категория размещения

внутреннее

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C - +80°C

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Гарантийный срок

5 лет

Cрок эксплуатации

≥ 10 лет

Информация для заказа

Каталожный номер

Р123 022

Наименование

К2Р СВ30-60 1+1 С - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

Количество в упаковке

1 шт.

Минимальный заказ

1 шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Модели для проектировщиков

STEP 3D-модель УЗИП серии К2Р СВ 1+1 C
