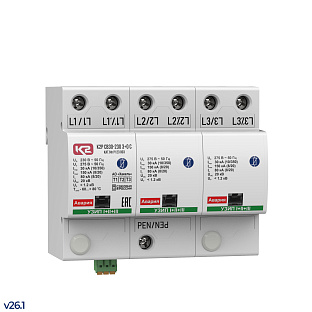

К2Р СВ30-230 3+0 С - устройство защитное

3D-модель
Каталожный номер Р123 003
55 029 ₽
Под заказ
Описание

Трёхполюсное УЗИП класса испытаний I, II, III ограничивающего типа для сетей с системой заземления типа TN-C. Uо = 230/400 В АС. Iimp(10/350)= 30 кА.

Описание
Характеристики
Документация
Описание

Устройство К2Р СВ30-230 3+0 С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.


К2Р СВ30-230 3+0 С, ТУ 3428-002-79740390-2007 – трёхполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазных проводников в цепях L/PEN в системах переменного тока.
• Выпускается на номинальное рабочее напряжение Uо = 230/300 В AC/DC.
• Способно отводить импульсы тока Iimp(10/350)= 30 кА.
• Обеспечивает уровень напряжения защиты при Uoc Up < 900 В.
• Применяется в сетях с системой заземления типа TN-C.
• Двойные клеммы для подключения фазных проводников (L – L’), позволяют применять схему подключения типа «V»- соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет.
• Для удаленного контроля К2Р СВ30-230 3+0 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.


Структура наименования К2Р СВ30-230 3+0 С, ТУ 3428-002-79740390-2007:
К2Р - торговая марка выпускаемых АО "Хакель" УЗИП;
СВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа;
30 - импульсный ток, Iimp(10/350), кА;
230 - номинальное напряжение системы, Uо AC;
3+0 - количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.


Пример: К2Р СВ30-230 3+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, Iimp(10/350) = 30 кА, три полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.



Теория и особенности применения:

выпускается взамен устройств предыдущего поколения №123 006 ГСВ123-230/25 3+0 С; №123 007 ГСВ123-230/25 3+0; №123 106 ГСВ123-230/25 3+0 С (LT): №123 107 ГСВ123-230/25 3+0 (LT)






Характеристики
Характеристики вида защиты электрооборудования сетей до 1000 В
Класс испытаний УЗИП по ГОСТ IEC 61643-11
I+II+III
Количество полюсов
3
Применяются в сетях с системами заземления
TN-C
Вид защиты
L/PEN
Номинальное рабочее напряжение, Uo
230 В AC
Максимальное длительное рабочее напряжение, Uс
275 B AC
Импульсный ток, Iimp (10/350)
30 кА
Коммутируемый заряд, Q
15 A×с
Удельная энергия, W/R
225 кДж/Ом
Максимальный разрядный ток, Imax (8/20)
150 кА
Номинальный разрядный ток, In(8/20)
80 кА
Испытательный импульс, Uoc (1.2/50)
20 кВ
Уровень напряжения защиты при Iimp, Up
<1.2 кB
Уровень напряжения защиты при In, Up
< 1.2 кВ
Уровень напряжения защиты при Uoc, Up
< 900 В
Номинал защитного предохранителя
315 A gG
Номинал защитного предохранителя при "V" - соединении
125 A gG
Номинальный ток короткого замыкания, Isccr
80 кА
Время срабатывания, tA
< 25 нс
Временное перенапряжение, Ut
335 В/ 5 с
Корпус
Тип корпуса
моноблочный
Количество модулей DIN
6
Монтаж
DIN-рейка 35 мм
Материал корпуса
Polyamid PA6, UL94 V-0
Цвет корпуса
серый
Весогабаритные характеристики
Ширина, мм
108
Глубина, мм
66
Высота, мм
99
Масса нетто, кг
0.900
Клеммы и присоединяемые проводники
Тип клемм
винтовые
Номинальный момент затяжки винтовых клемм
3.0 H•м
Cечение присоединяемых проводников:
- жесткий одножильный
2.5 - 35 мм²
- гибкий многожильный
2.5 - 25 мм²
Визуальная и дистанционная сигнализация исправного состояния
Визуальная сигнализация
исправно - безцветный индикатор, авария - красный индикатор
Дистанционная сигнализация
одна группа "сухих" контактов на модуль с варистором
Контакты дистанционной сигнализации
- электрическая прочность
3.75 кВэфф
- сопротивление изоляции
2*10⁷ Ом
- сечение проводника
1 мм²
- максимально коммутируемый ток AC
0.5 A
- максимально коммутируемое напряжение AC
250 В
- максимально коммутируемый ток DC
0.1 A
- максимально коммутируемое напряжение DC
250 В
Эксплуатационные характеристики
Категория размещения
внутреннее
Степень защиты по ГОСТ 14254-2015
IP20
Рабочая температура
-60°C - +80°C
Климатическое исполнение по ГОСТ 15150-69
УХЛ2.1**
Гарантийный срок
5 лет
Cрок эксплуатации
≥ 10 лет
Информация для заказа
Каталожный номер
Р123 003
Наименование
К2Р СВ30-230 3+0 С - устройство защитное
ТУ
ТУ 3428-002-79740390-2007
Количество в упаковке
1 шт.
Минимальный заказ
1 шт.
Производитель
ХАКЕЛЬ
Страна происхождения
РОССИЯ
