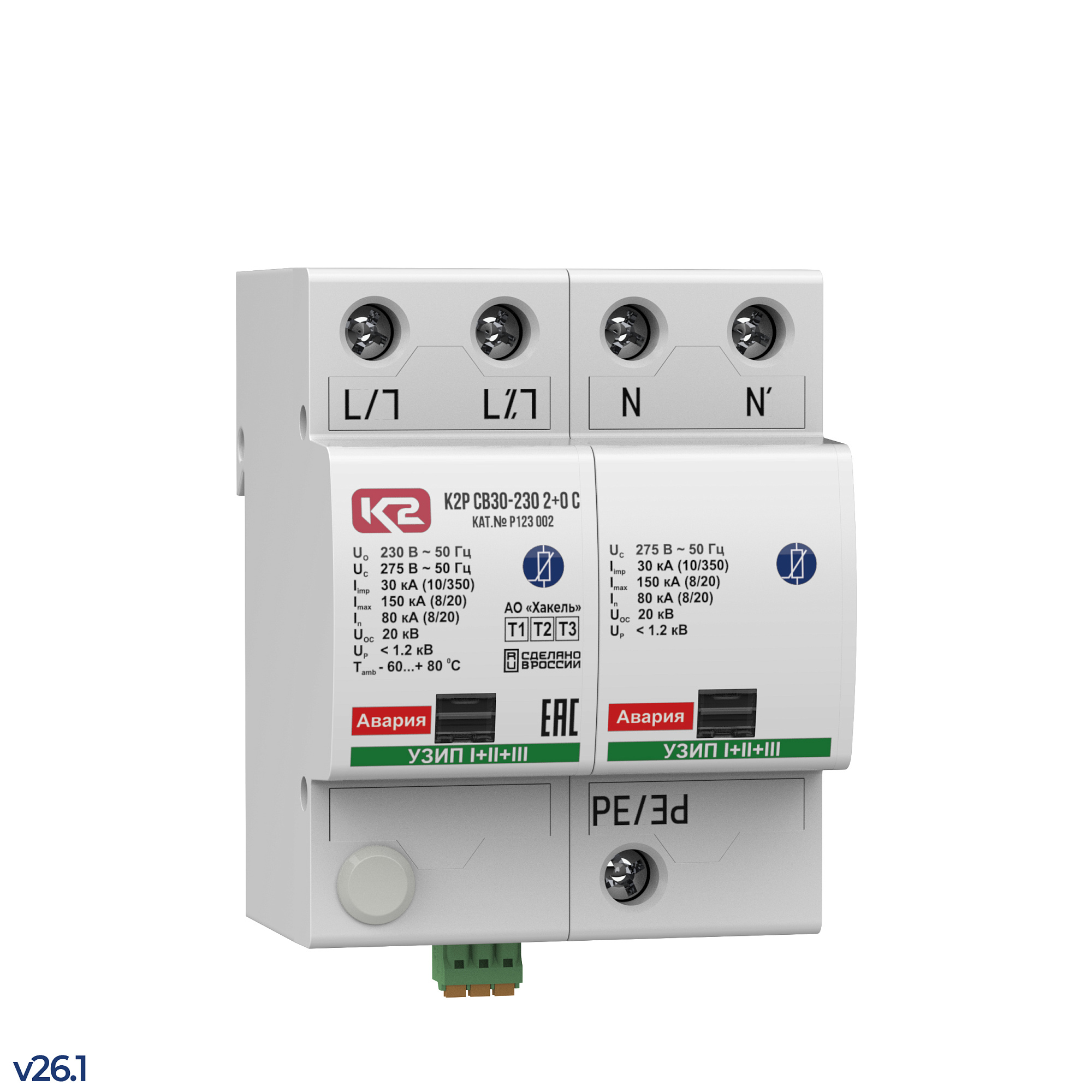

К2Р СВ30-230 2+0 С - устройство защитное
- УЗИП (815)
- Молниезащита и заземление (768)
- Электронные компоненты (41)
- Устройства промышленной автоматики (138)
-
Низковольтные комплектные устройства
(49)
Шкафы энергетические с изолирующим трансформатором (20) Щитки защиты от импульсных перенапряжений ЩЗИП (27) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1)Каталожный номер Р123 00236 291 ₽Под заказОписаниеПодробнее о продукте (PDF)
Двухполюсное УЗИП класса испытаний I, II, III ограничивающего типа для сетей с системой заземления типа TN-S. Uо = 230/300 В АС/DC. Iimp(10/350) = 30 кА. Выполнено по схеме для защиты от продольных перенапряжений в цепях "провод - РЕ".
ОписаниеХарактеристикиДокументацияОписаниеУстройство К2Р СВ30-230 2+0 С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
К2Р СВ30-230 2+0 С, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазного и нулевого проводников в цепях L/PE, N/PE в системах переменного тока и полюсов в цепях L+/PE, L-/PE в системах постоянного тока.
• Выполнено по схеме для защиты от продольных перенапряжений в цепях "провод - РЕ".
• Выпускается на номинальное рабочее напряжение Uо = 230/300 В AC/DC.
• Способно отводить импульсы тока Iimp (10/350) = 30 кА.
• Обеспечивает уровень напряжения защиты при Uoc Up < 900 В.
• Применяется в сетях с системой заземления типа TN-S.
• Двойные клеммы для подключения фазных проводников (L – L’), позволяют применять схему подключения типа «V»- соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состояния индикатор имеет красный цвет.
• Для удаленного контроля К2Р СВ30-230 2+0 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.
Структура наименования К2Р СВ30-230 2+0 С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа;
30 - импульсный ток, Iimp(10/350), кА;
230 - номинальное напряжение системы, Uо AC;
2+0 - количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р СВ30-230 2+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, Iimp(10/350) = 30 кА, два полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• выпускается взамен устройств предыдущего поколения №123 002 ГСВ123-230/25 2+0 С; №123 003 ГСВ123-230/25 2+0; №123 102 ГСВ123-230/25 2+0 С (LT); №123 103 ГСВ123-230/25 2+0 (LT)
ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1000 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11I+II+IIIКоличество полюсов2Применяются в сетях с системами заземленияTN-SВид защитыL/PE, N/PEНоминальное рабочее напряжение, Uo230 В ACНоминальное рабочее напряжение, Uo300 В DCМаксимальное длительное рабочее напряжение, Uс275 B ACМаксимальное длительное рабочее напряжение, Uс350 B DCИмпульсный ток, Iimp (10/350)30 кАКоммутируемый заряд, Q15 A×сУдельная энергия, W/R225 кДж/ОмМаксимальный разрядный ток, Imax (8/20)150 кАНоминальный разрядный ток, In(8/20)80 кАИспытательный импульс, Uoc (1.2/50)20 кВУровень напряжения защиты при Iimp, Up<1.2 кBУровень напряжения защиты при In, Up< 1.2 кВУровень напряжения защиты при Uoc, Up< 900 ВНоминал защитного предохранителя315 A gGНоминал защитного предохранителя при "V" - соединении125 A gGВременное перенапряжение, Ut335 В/ 5 сВремя срабатывания, tA< 25 нсКорпусТип корпусамоноблочныйКоличество модулей DIN4МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм72Глубина, мм66Высота, мм99Вес, кг0.600Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм3.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5 - 35 мм²- гибкий многожильный2.5 - 25 мм²Визуальная и дистанционная сигнализация исправного состоянияВизуальная сигнализацияисправно - безцветный индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на модуль с варисторомКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- сопротивление изоляции2*10⁷ Ом- сечение проводника1 мм²- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 ВЭксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C - +80°CКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Гарантийный срок5 летCрок эксплуатации≥ 10 летИнформация для заказаКаталожный номерР123 002НаименованиеК2Р СВ30-230 2+0 С - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1 шт.Минимальный заказ1 шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
