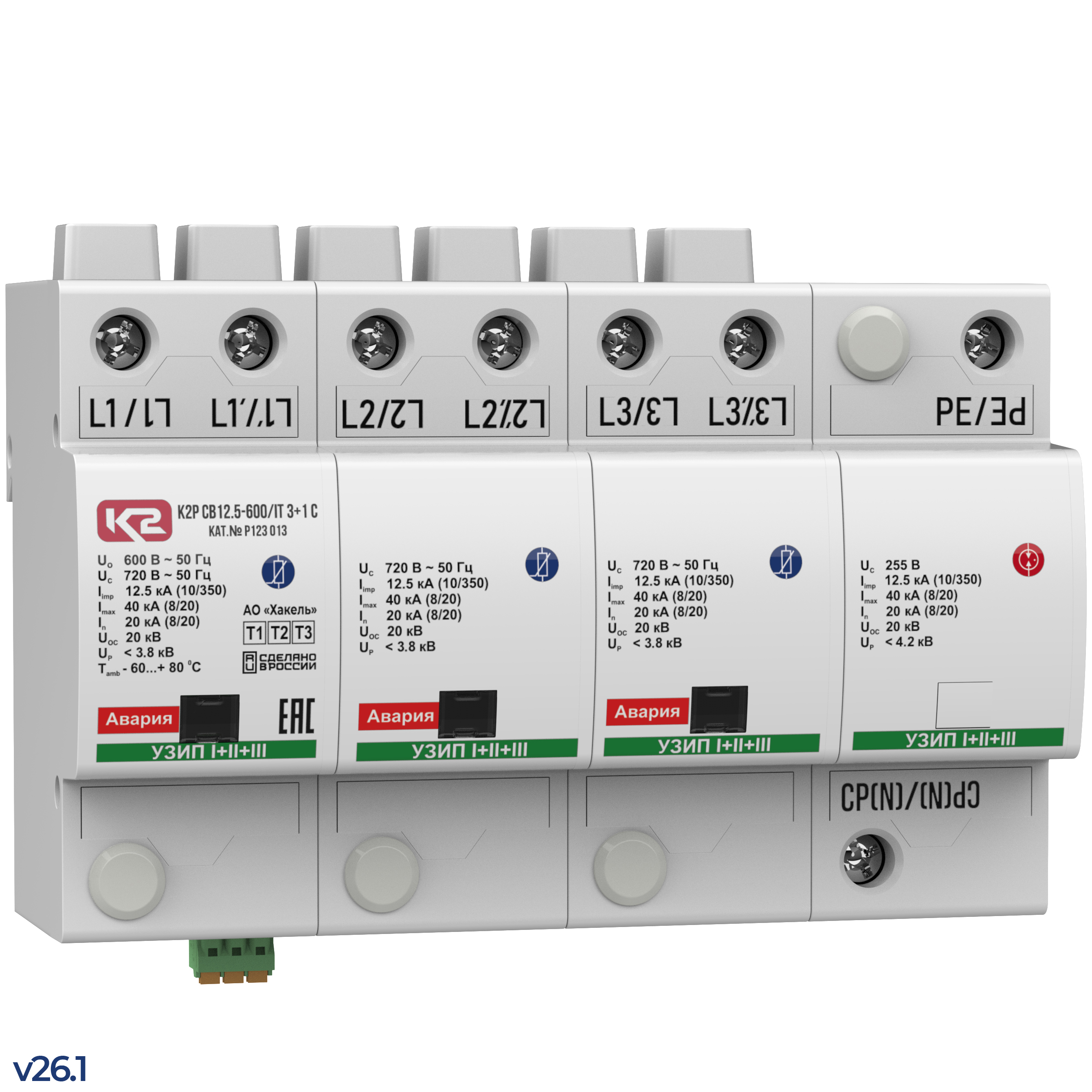

К2Р СВ12.5-600/IT 3+1 С - устройство защитное
- УЗИП (895)
- Молниезащита и заземление (807)
- Электронные компоненты (88)
- Устройства промышленной автоматики (169)
-
Низковольтные комплектные устройства
(49)
Шкафы энергетические с изолирующим трансформатором (20) Щитки защиты от импульсных перенапряжений ЩЗИП (27) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номер Р123 01360 830 ₽Под заказОписаниеПодробнее о продукте (PDF)
Четырехполюсное УЗИП класса испытаний I,II,III комбинированного типа для сетей с системой заземления типа IT. Uo = 600 В AC. Iimp(L/L)(10/350) = 12.5 кА, Iimp(L/PE)(10/350) = 25 кА.
ОписаниеХарактеристикиДокументацияОписаниеУстройство К2Р СВ12.5-600/IT 3+1 С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III. Устанавливается в пределах 0А(В) - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
К2Р СВ12.5-600/IT 3+1 С, ТУ 3428-002-79740390-2007 – четырехполюсное УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника.
• Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты.
• Не требует установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования по кабелю не более 5 м.
• Предназначено для защиты фазных проводников в цепях L/L, L/PE в системах переменного тока.
• Выполнено по схеме для защиты от поперечных перенапряжений в цепях "провод - PE".
• Выпускается на номинальное рабочее напряжение Uо = 600 В AC.
• Способно отводить импульсы тока Iimp(L/L)(10/350) = 12.5 кА, Iimp(L/PE)(10/350) = 25 кА.
• Обеспечивают уровень напряжения защиты при Iimp(10/350), Up < 2.0 кВ.
• Применяется в сетях с системой заземления типа IT, TT.

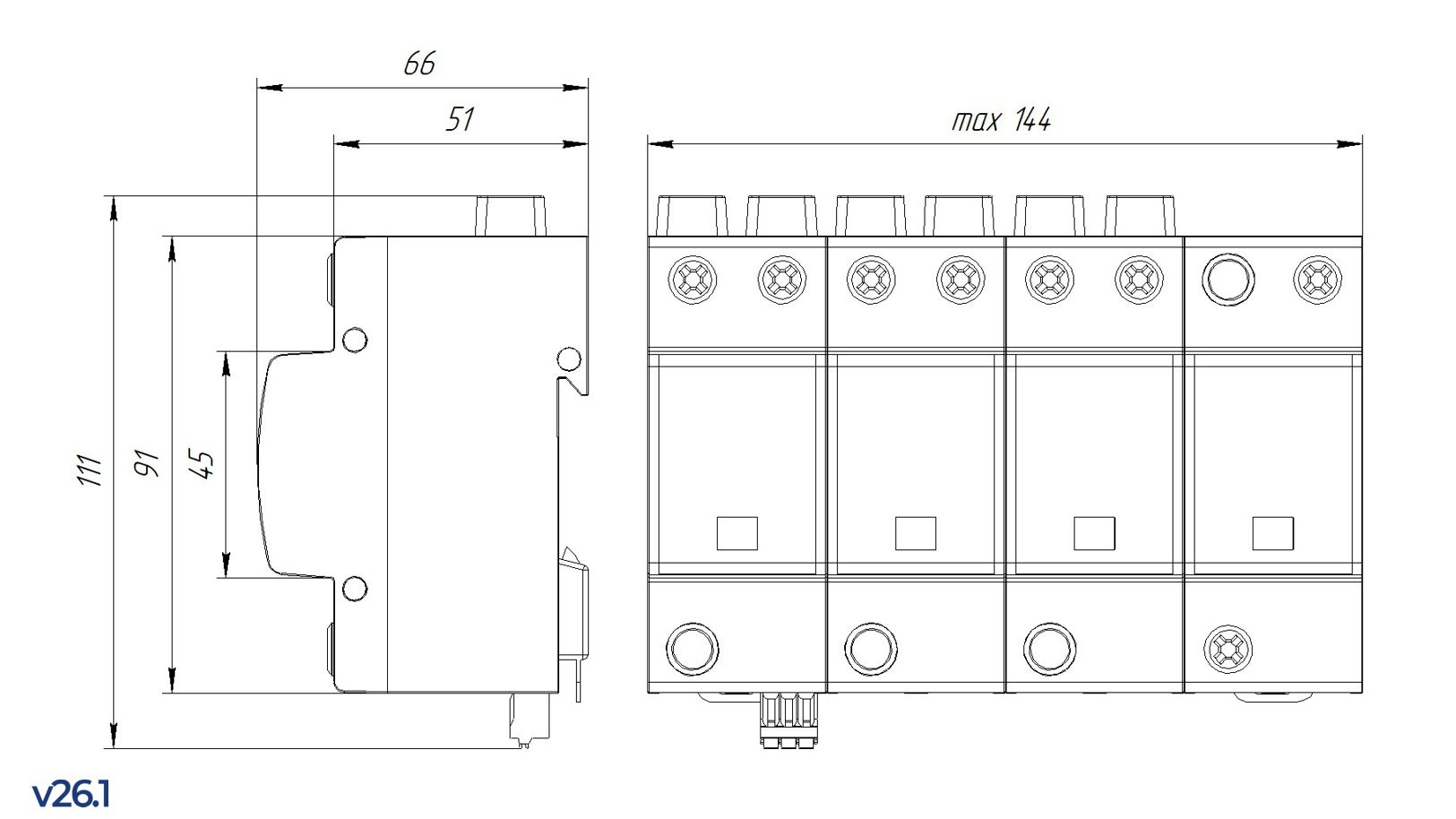

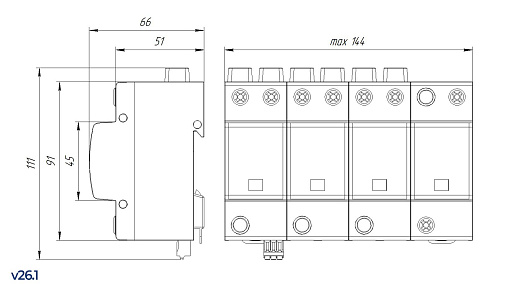

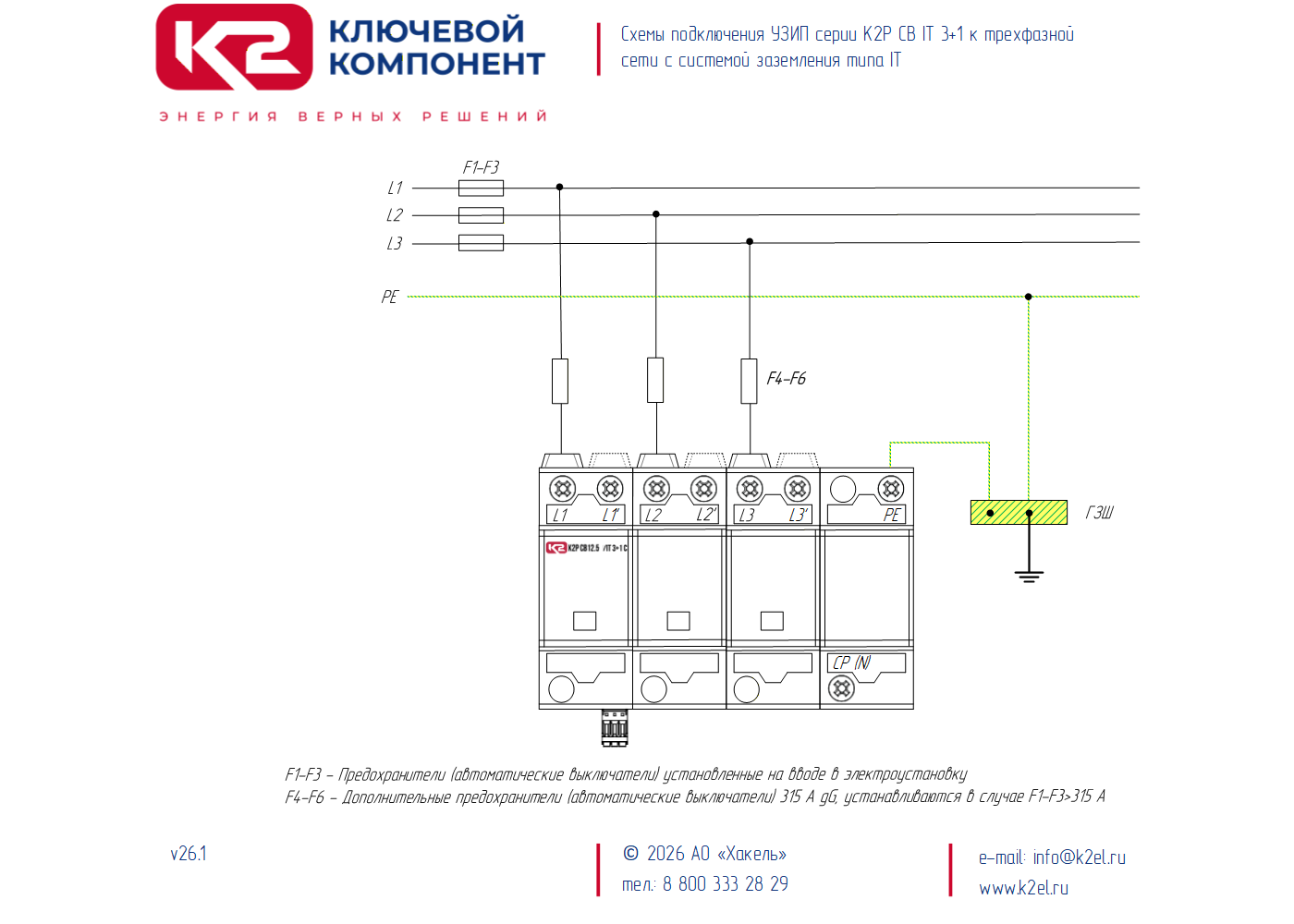

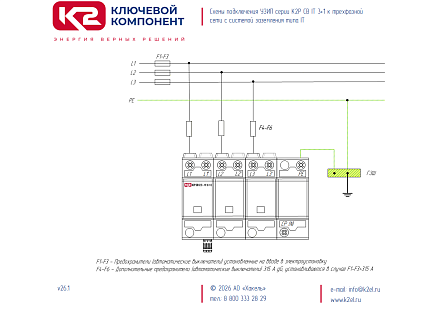

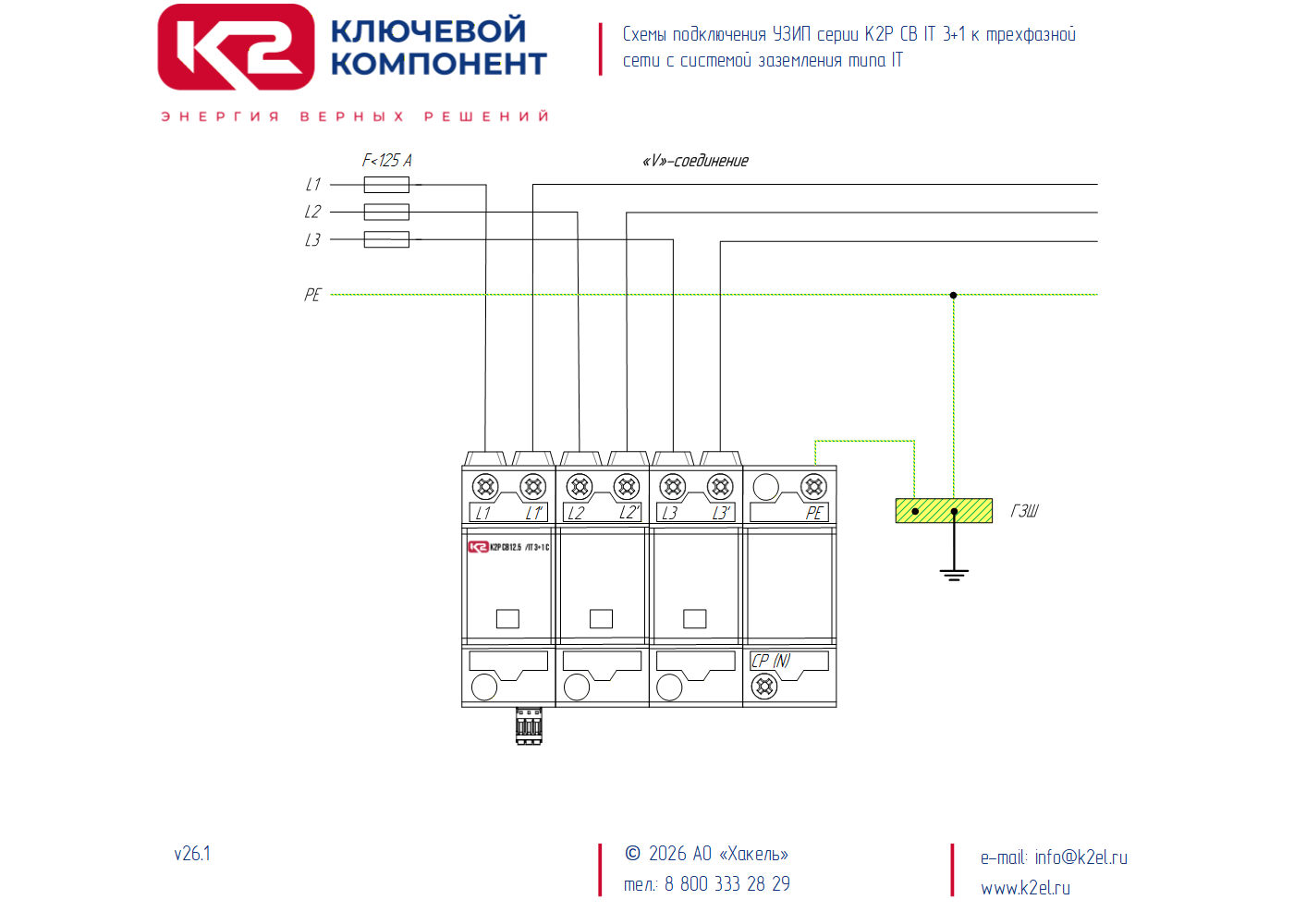

• Двойные клеммы для подключения фазных проводников (L – L’), позволяют применять схему подключения типа «V»- соединение и использовать провода большего сечения.
• Варисторные секции снабжены терморасцепителями. В аварийном состоянии индикатор имеет красный цвет.
• Для удаленного контроля К2Р СВ12.5-600/IT 3+1 С cнабжено “сухими” контактами дистанционной сигнализации рабочего состояния.
Структура наименования К2Р СВ12.5-600/IT 3+1 С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего и комбинированного типа;
12.5 - импульсный ток, Iimp(10/350), кА;
600 - номинальное напряжение системы, Uо AC;
IT - тип системы заземления;
3+1 - количество полюсов и схема подключения УЗИП;C - наличие дистанционной сигнализации рабочего состояния;ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р СВ12.5-600/IT 3+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, Uо = 600 В АС, Iimp(10/350) = 12.5 кА, четыре полюса, схема включения для защиты от противофазных (поперечных) перенапряжений для системы заземления типа IT. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• выпускается взамен устройств предыдущего поколения №123 016 ГСК123-600/12.5 IT/3+1 С; №123 123 ГСК123-600/12.5 IT/3+1 С (LT)
ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1000 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11I+II+IIIКоличество полюсов4Применяются в сетях с системами заземленияTN-S, IT, TT----------Вид защитыL1/L2/L3Номинальное рабочее напряжение, Uo600 B ACМаксимальное длительное рабочее напряжение, Uс720 B ACИмпульсный ток, Iimp (10/350)12.5 кАКоммутируемый заряд, Q6.25 A×сУдельная энергия, W/R39 кДж/ОмМаксимальный разрядный ток, Imax (8/20)50 кАНоминальный разрядный ток, In(8/20)20 кАИспытательный импульс, Uoc (1.2/50)20 кВУровень напряжения защиты при Iimp, Up<2.0 кBВременное перенапряжение, Ut726 В/ 5 сНоминал защитного предохранителя315 A gGНоминал защитного предохранителя при "V" - соединении125 A gGНоминальный ток короткого замыкания, Isccr80 кАrmsВремя срабатывания, tA< 25 нс----------Вид защитыL/PEИмпульсный ток, Iimp (10/350)25 кАКоммутируемый заряд, Q12.5 A*сУдельная энергия, W/R156 кДж/ОмИспытательный импульс, Uoc (1.2/50)6 кВУровень напряжения защиты при Iimp, Up< 2.1 кВВременное перенапряжение, Ut1200 В / 0.2 сВремя срабатывания, tA< 100 нсКорпусТип корпусамоноблочныйКоличество модулей DIN8МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм144Глубина, мм66Высота, мм99Вес, кг1.340Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм3.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5 - 35 мм²- гибкий многожильный2.5 - 25 мм²Сигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - бесцветный индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на модуль с варисторомКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- сопротивление изоляции2*10⁷ Ом- сечение проводника1 мм²- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 ВЭксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C - +80°CКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Гарантийный срок5 летCрок эксплуатации≥ 10 летИнформация для заказаКаталожный номерР123 013НаименованиеК2Р СВ12.5-600/IT 3+1 С - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1 шт.Минимальный заказ1 шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
