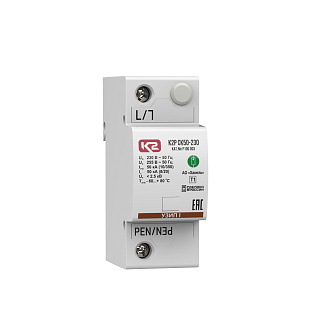

К2Р СК50-230 - устройство защитное
- УЗИП (972)
- Молниезащита и заземление (905)
- Электронные компоненты (480)
- Устройства промышленной автоматики (184)
-
Низковольтные комплектные устройства
(87)
Щитки защиты от импульсных перенапряжений ЩЗИП (29) Щитки заземления (24) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения систем ТСОБ (12)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номер Р100 003с НДС 20% без НДС22 100 ₽
В наличии: 5 шт.
1 шт. на сумму 22 100 ₽
от 5 шт.20 995 ₽-5%от 14 шт.19 890 ₽-10%от 5 шт.17 496 ₽-5%от 14 шт.16 575 ₽-10%ОписаниеПодробнее о продукте (PDF)Однополюсные УЗИП класса испытаний I коммутирующего типа на основе многозазорных угольных разрядников, применяются для защиты фазного проводника в системах переменного тока. Uо = 230 В АС, Iimp(10/350) = 50 кA.
ОписаниеХарактеристикиДокументацияОписаниеУстройство К2Р СК50-230, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном вводе электропитания.

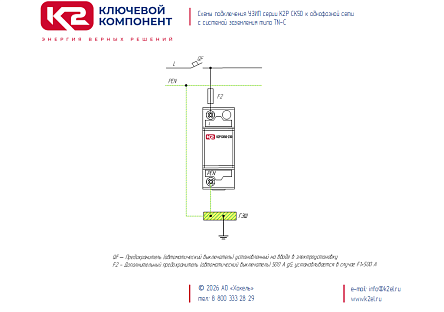

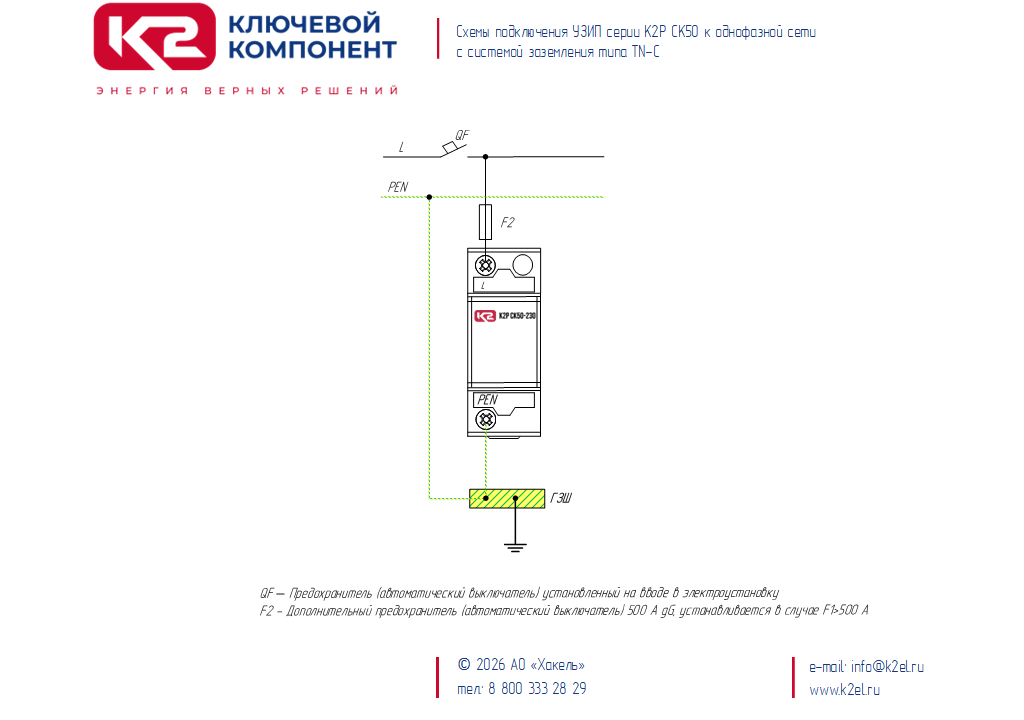

К2Р СК50-230, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний I на основе многозазорного угольного разрядника.- Предназначено для защиты фазного проводника в цепях L/N, L/PE, L/PEN в системах переменного тока.
- Выпускается на номинальное рабочее напряжение 230 В AC.- Способно отводить импульсы тока Iimp(10/350) = 50 кА.- Обеспечивает гашение сопровождающих токов до 3 кА.- Применяется в сетях с системой заземления типа TN-C, TN-S, TT и IT.
Структура наименования К2Р СК50-230, ТУ 3428-002-79740390-2007::
К2Р - продуктовое направление УЗИП АО "Хакель";
СК - серия устройств для защиты оборудования распределительных сетей до 1000 В коммутирующего типа на базе многозазорных угольных разрядников;50 - импульсный ток, Iimp(10/350), кА;230 - номинальное напряжение системы, Uо AC;ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р СК50-230, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа на основе многозазорного угольного разрядника, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, Iimp(10/350) = 50 кА, один полюс. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• выпускается взамен устройств предыдущего поколения №10290 HS50-50 RWХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1000 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11IКоличество полюсов1Применяются в сетях с системами заземленияTN-C, TN-S, IT, TT----------Вид защитыL/N , L/PEN, L/PEНоминальное рабочее напряжение, Uo230 В ACМаксимальное длительное рабочее напряжение, Uс255 В ACИмпульсный ток, Iimp (10/350)50 кАКоммутируемый заряд, Q25 A×сУдельная энергия, W/R625 кДж/ОмНоминальный разрядный ток, In(8/20)50 кАУровень напряжения защиты при Iimp, Up< 2.5 кBВременное перенапряжение, Ut690 В/ 5 сНоминал защитного предохранителя500 A gGВремя срабатывания, tA< 100 нсКорпусТип корпусамоноблочныйКоличество модулей DIN2МонтажDIN-рейка 35 ммМатериал корпусаАрмамид ПАС В20-1АПЦвет корпусасерыйВесогабаритные характеристикиШирина, мм36Высота, мм99Глубина, мм66Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм3.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Эксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C - +80°CКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Гарантийный срок5 летСредний срок службы до списания, Тсл.ср.сп≥ 10 летИнформация для заказаКаталожный номерР100 003НаименованиеК2Р СК50-230 - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
