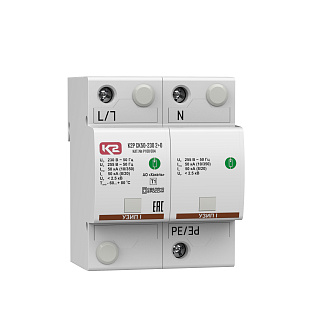

К2Р СК50-230 2+0 - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер Р100 004Копировать
Добавить в сравнение
с НДС 22% без НДС39 544.00 ₽Под заказ1 шт. на сумму 39 544.00 ₽
от 8 шт.37 567.00 ₽5%от 13 шт.35 590.00 ₽10%от 8 шт.30 792.00 ₽5%от 13 шт.29 172.00 ₽10%1 шт. на сумму 39 544.00 ₽
ОписаниеПодробнее о продукте (PDF)Двухполюсные УЗИП класса испытаний I коммутирующего типа для однофазных сетей с системой заземления типа TN-S. Выполнено по схеме для защиты от продольных перенапряжений в цепях "провод - PE". Uo = 230 В AC. Iimp(L/N)(10/350) = 50 кА, Iimp(N/PE)(10/350) = 50 кА.
ОписаниеХарактеристикиДокументацияОписаниеУстройство К2Р СК50-230 2+0, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном вводе электропитания.

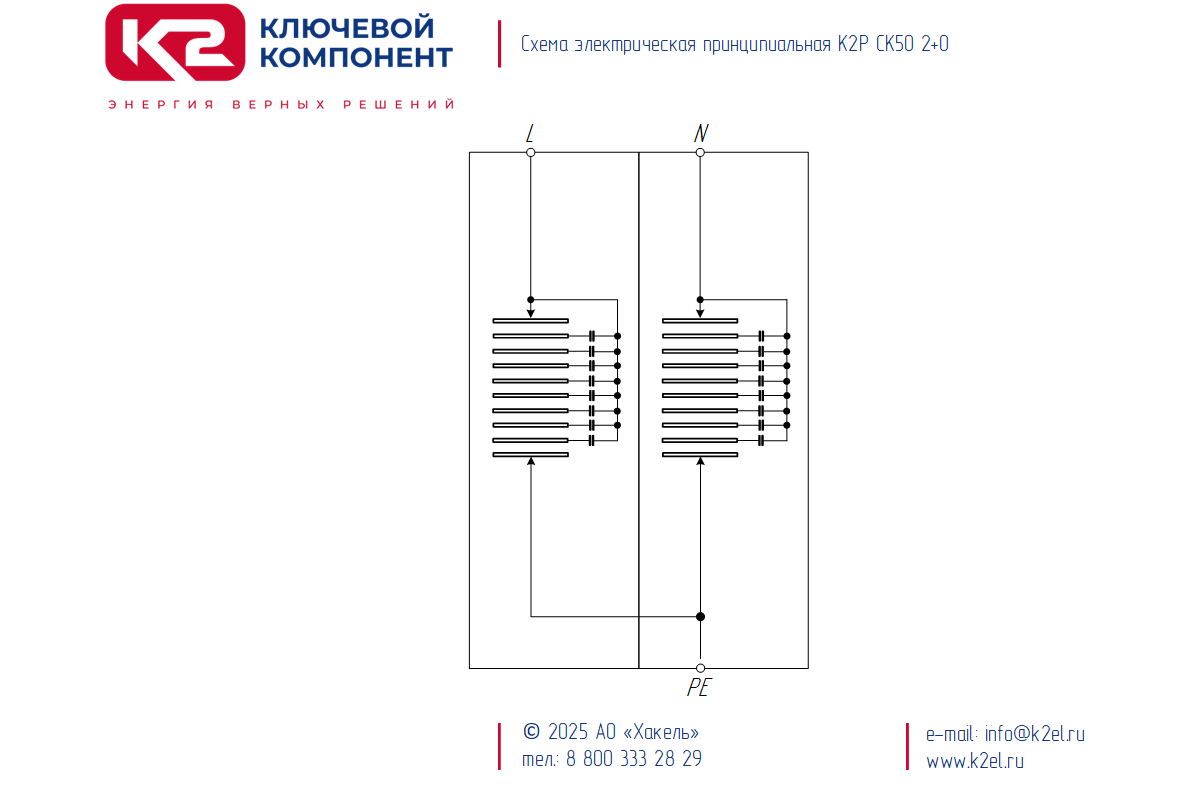

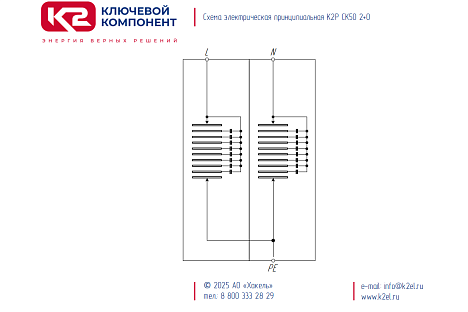

К2Р СК50-230 2+0, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I на основе многозазорных угольных разрядников.
- Предназначено для защиты фазного и нулевого проводников в цепях L/N, N/PE в системах переменного тока.
- Выполнено по схеме для защиты от продольных перенапряжений в цепях "провод - PE".
- Выпускается на номинальное рабочее напряжение 230 В AC.
- Способно отводить импульсы тока Iimp(L/N)(10/350) = 50 кА, Iimp(N/PE)(10/350) = 50 кА.
- Обеспечивает гашение сопровождающих токов до 3 кА.

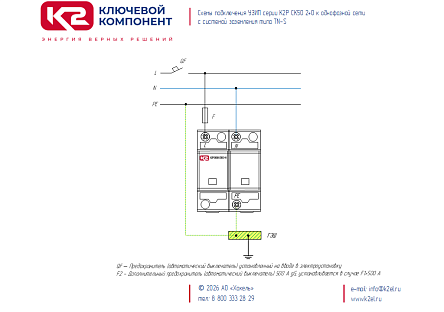

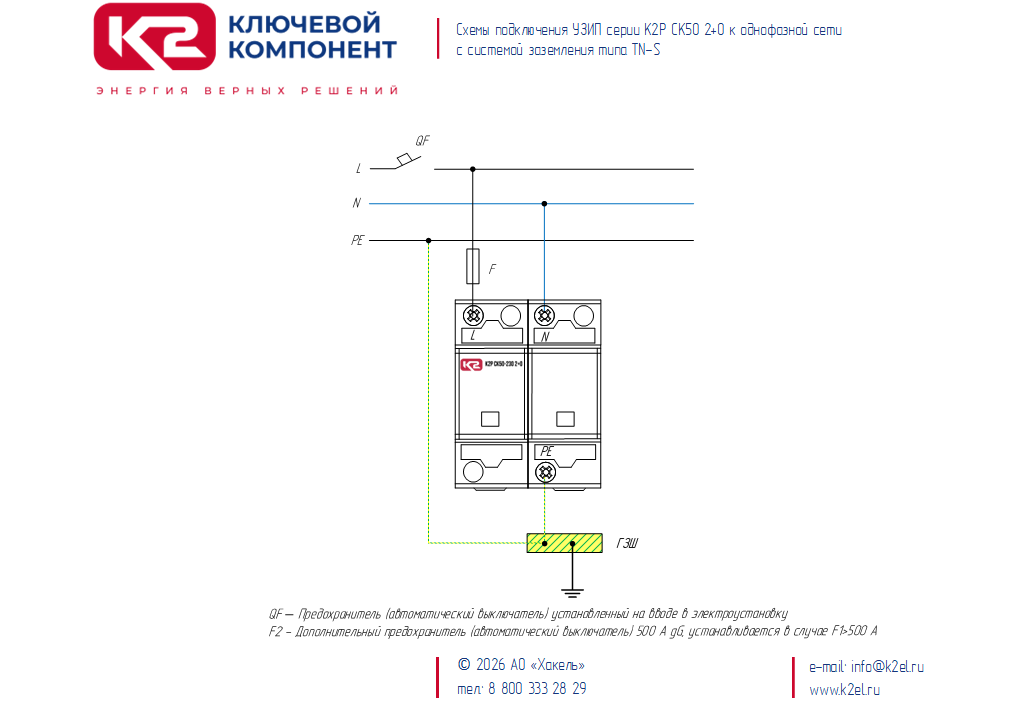

- Применяется в сетях с системой заземления типа TN-S.
Структура наименования К2Р СК50-230 2+0, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
СК - серия устройств для защиты оборудования распределительных сетей до 1000 В коммутирующего типа на базе многозазорных угольных разрядников;
50 - импульсный ток, Iimp(10/350), кА;
230 - номинальное напряжение системы, Uо AC;
2+0 - количество полюсов и схема подключения УЗИП;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р СК50-230 2+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В коммутирующего типа на основе многозазорных угольных разрядников, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, Iimp(10/350) = 50 кА, два полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Выпускается по ТУ 3428-002-79740390-2007.

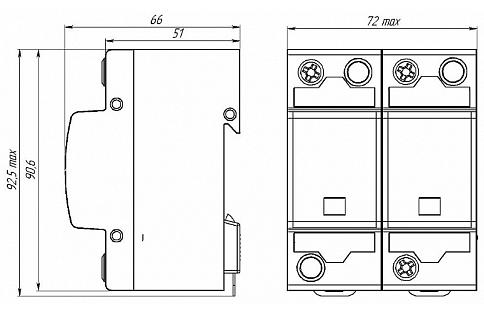

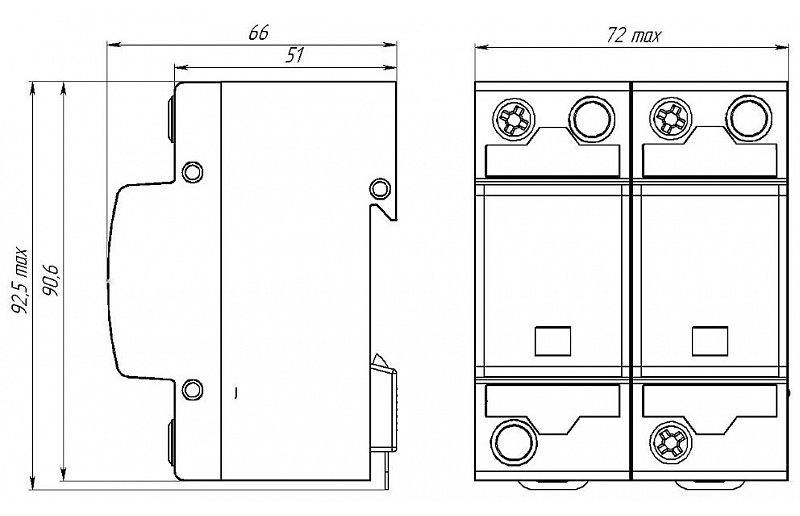

ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11IКоличество полюсов2Применяются в сетях с системами заземленияTN-SВид защитыL/N , N/PEНоминальное рабочее напряжение, Uo230 В ACМаксимальное длительное рабочее напряжение, Uс255 В ACИмпульсный ток, Iimp (10/350)50 кАКоммутируемый заряд, Q25 A×сУдельная энергия, W/R625 кДж/ОмНоминальный разрядный ток, In(8/20)50 кАУровень напряжения защиты при Iimp, Up< 2.5 кBВременное перенапряжение, Ut690 В/ 5 сНоминал защитного предохранителя500 A gGВремя срабатывания, tA< 100 нсКорпусТип корпусамоноблочныйКоличество модулей DIN4МонтажDIN-рейка 35 ммМатериал корпусаАрмамид ПАС В20-1АПЦвет корпусасерыйВесогабаритные характеристикиШирина, мм72Высота, мм92.5Глубина, мм66Вес, кг0.600Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Сопротивление изоляции> 100 МОмРабочая температура-60°C...+80°CГарантийный срок5 летСредняя наработка до отказа, Тср400 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерР100 004НаименованиеК2Р СК50-230 2+0 - устройство защитноеТУТУ 3428-002-79740390-2007ГОСТГОСТ IEC 61643-11-2013Количество в упаковке1, шт.Минимальный заказ1, шт.ТН ВЭД8536 30ОКПД 227.12.23.190ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
