К2Р ПМ7 12 - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р400 265

5 012.00 ₽

с НДС 22% без НДС

Под заказ

Цена с НДС 22%

1 шт. на сумму 5 012.00 ₽

от 60 шт.

4 761.00 ₽

от 100 шт.

4 511.00 ₽

10%

1 шт. на сумму 5 012.00 ₽

Описание

УЗИП в корпусе толщиной 7 мм (клемма с плоскими пружинными зажимами без заглушки боковой) для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 1. U_o = 12 В DC. I_L = 0.25 А. I_Total_(8/20) = 10 кА. Скорость передачи данных до 10 Мбит/с. Схема защиты двухкаскадная: один трехэлектродный разрядник и TVS-диод в диагонали моста в цепях Линия-Линия-РЕ, сопротивления. Экран кабеля подключен через газонаполненный разрядник. Предназначено для защиты линий последовательного интерфейса RS-485.

Описание

Характеристики

Документация

Описание

УЗИП К2Р ПМ7 12, ТУ 3428-002-79740390-2007 предназначено для защиты одной пары линий последовательного двухпроводного интерфейса RS-485 от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

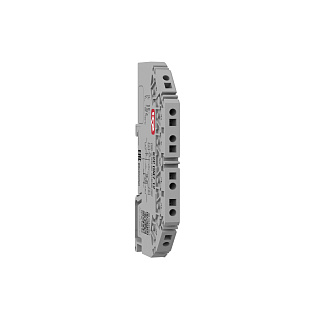

К2Р ПМ7 12, ТУ 3428-002-79740390-2007 размещено в тонком пластмассовом корпусе толщиной 7 мм.

- Корпус в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм.

- Предназначено для защиты линий последовательного интерфейса RS-485.

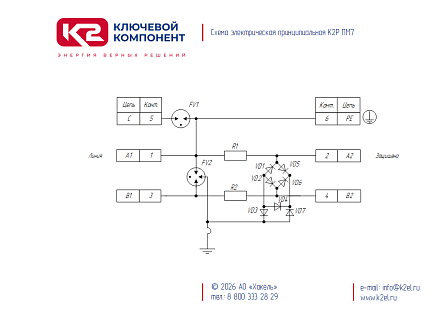

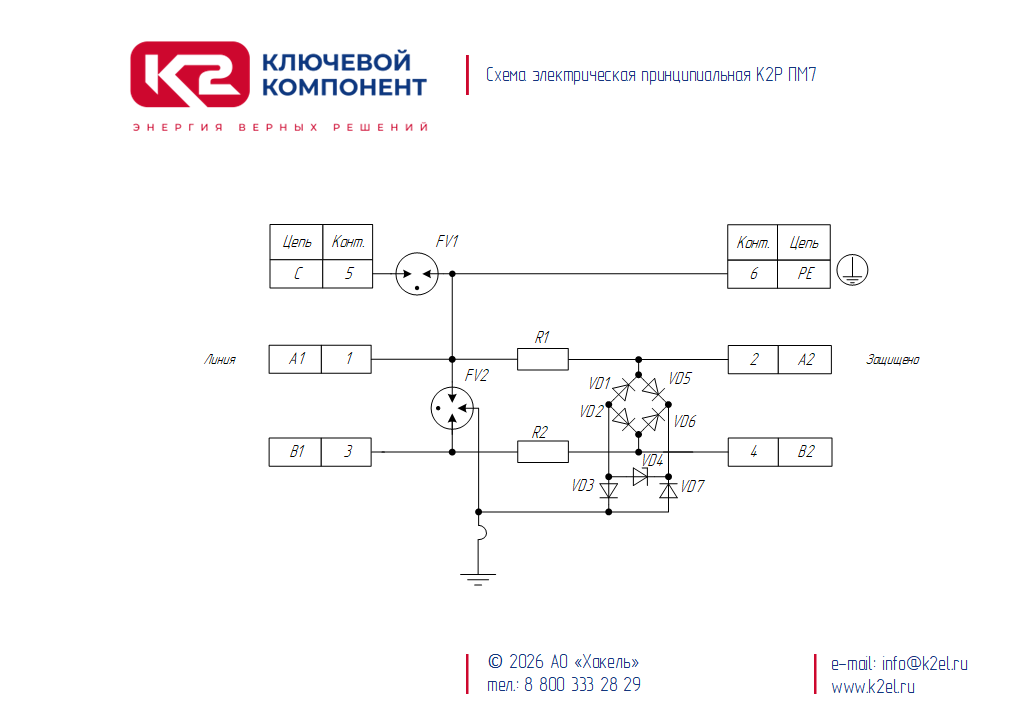

- Количество защищаемых пар проводников - 1, схема защиты двухкаскадная;

- Первая ступень защиты выполнена на одном трехэлектродном разряднике в цепях Линия-Линия-РЕ;

- Вторая ступень защиты выполнена TVS-диоде в диагонали моста включенном в цепях Линия-Линия-РЕ;

- Согласующие элементы - два сопротивления;

- Возможность подключения экрана кабеля через газонаполненный разрядник;

- Выпускается на номинальное рабочее напряжение U_o = 12 B DC, номинальный ток I_L= 0.25 А;

- Способно пропускать номинальный разрядный ток I_Total(8/20) = 10 кА;
- Скорость передачи данных до 10 Мбит/с;
- Заглушка боковая К2ЕК0011 приобретается отдельно.

Структура наименования К2Р ПМ7 12, ТУ 3428-002-79740390-2007:

К2Р - продуктовое направление УЗИП АО «Хакель»;

П - корпус КИ2 в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм;

М7 - мостовая схема защиты, тип 7;

12 - номинальное рабочее напряжение линия-линия U_o = 12 В DC;

ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р ПМ7 12, ТУ 3428-002-79740390-2007 - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, мостовая схема защиты тип 7, U_o = 12 В DC, модификация с плоскими пружинными зажимами в корпусе КИ2. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:

• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• Перед подключением/извлечением проводника пружинный зажим необходимо предварительно открыть, используя плоскую отвертку SL2.5. Длина зачистки проводника/длина втулки наконечника – 8÷10 мм.

• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм² или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя!

• Аналог: 12VDC-4W.
• Для сокращения ширины установки нескольких УЗИП в корпусе КИ2 на DIN-рейке допускается использование боковой заглушки К2ЕК0011 только на последнем.

Характеристики

Общие электрические характеристики

Номинальный ток IL

0.25 А

Род тока

постоянный/переменный, 50 Гц

Устойчивость к переменному току 50 Гц, линия-РЕ

5 A

Характеристики вида защиты систем передачи данных

Количество защищаемых пар проводников

Количество защищаемых проводников

Номинальное рабочее напряжение DC, Uo

12 В

Номинальное рабочее напряжение AC, Uo

9 В

Максимальное длительное рабочее напряжение DC, Uc

14 В

Максимальное длительное рабочее напряжение AC, Uc

10 В

Статическое напряжение пробоя разрядника, экран-PE

90 В ± 20% , при ΔU/Δt=100 В/с

Категория испытаний по ГОСТ IEC 61643-21

C2, C3, D1

Режим повреждения по ГОСТ IEC 61643-21

режим 1, режим 2

D1 Импульсный ток (10/350), Iimp, линия-линия

1 кА

D1 Импульсный ток (10/350), Iimp, линия-РЕ

1 кА

D1 Импульсный ток (10/350), Iimp, линия+линия-РЕ

2 кА

C2 Номинальный разрядный ток (8/20), In, линия-линия

5 кА

C2 Номинальный разрядный ток (8/20), In, линия-PE

5 кА

C2 Номинальный разрядный ток (8/20), In, линия+линия-РЕ

10 кА

С2 Уровень напряжения защиты, Up, линия-линия

≤ 25 В, при I=1 кА (8/20)

С2 Уровень напряжения защиты, Up, линия-РЕ

≤ 500 В , при I=1 кА (8/20)

С3 Уровень напряжения защиты, Up, линия-линия

≤ 30 В, при ΔU/Δt=1 кВ/мкс

С3 Уровень напряжения защиты, Up, линия-PE

≤ 500 В, при ΔU/Δt=1 кВ/мкс

Максимальная допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm

1500 Вт

Время срабатывания, tA, линия-линия

< 1 нc

Время срабатывания, tA, линия-РЕ

< 100 нс

Скорость передачи данных (частота среза)

10 Мбит (10 МГц)

Вносимое сопротивление, R

1.5 Ом

Вносимая емкость, С, линия-линия

≤ 1.5 нФ

Корпус

Тип корпуса

моноблочный

Монтаж

DIN-рейка 35 мм

Материал корпуса

Армамид ПАС В20-1АП

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

Высота, мм

101

Глубина, мм

62.7

Вес, кг

0.045

Клеммы и присоединяемые проводники

Тип клемм

пружинные

Cечение присоединяемых проводников:

- жесткий одножильный

0.25÷2.5 мм²

- гибкий многожильный

0.25÷2.5 мм²

Длина зачистки проводников

8÷10 мм

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP00 (IP20 с крышкой)

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

410 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

Р400 265

Наименование

К2Р ПМ7 12 - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
