К2Р ПЛ1 150 - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р400 263

0.00 ₽

с НДС 22% без НДС

Под заказ

Описание

УЗИП в корпусе толщиной 7 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 1. U_o = 150 В DC. I_L = 0.25 А. I_Total_(8/20) = 5 кА. Скорость передачи данных до 1 Мбит/с. Схема защиты двухступенчатая: один трехэлектродный газонаполненный разрядник, три TVS-диода в цепях Линия-Линия-РЕ соединенные треугольником, согласующие элементы - два сопротивления. Предназначено для защиты КИПиА и сигнальных цепей.

Описание

Характеристики

Документация

Описание

Устройство К2Р ПЛ1 150, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

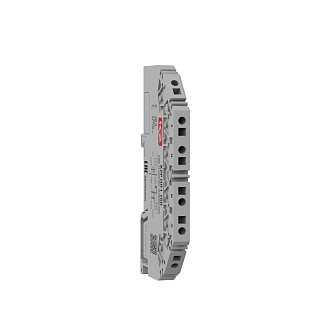

УЗИП К2Р ПЛ1 150, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7.3 мм для установки на DIN-рейку 35 мм:
- Предназначено для защиты КИПиА и сигнальных цепей;
- Количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 2.5 - 4.0 мм²;

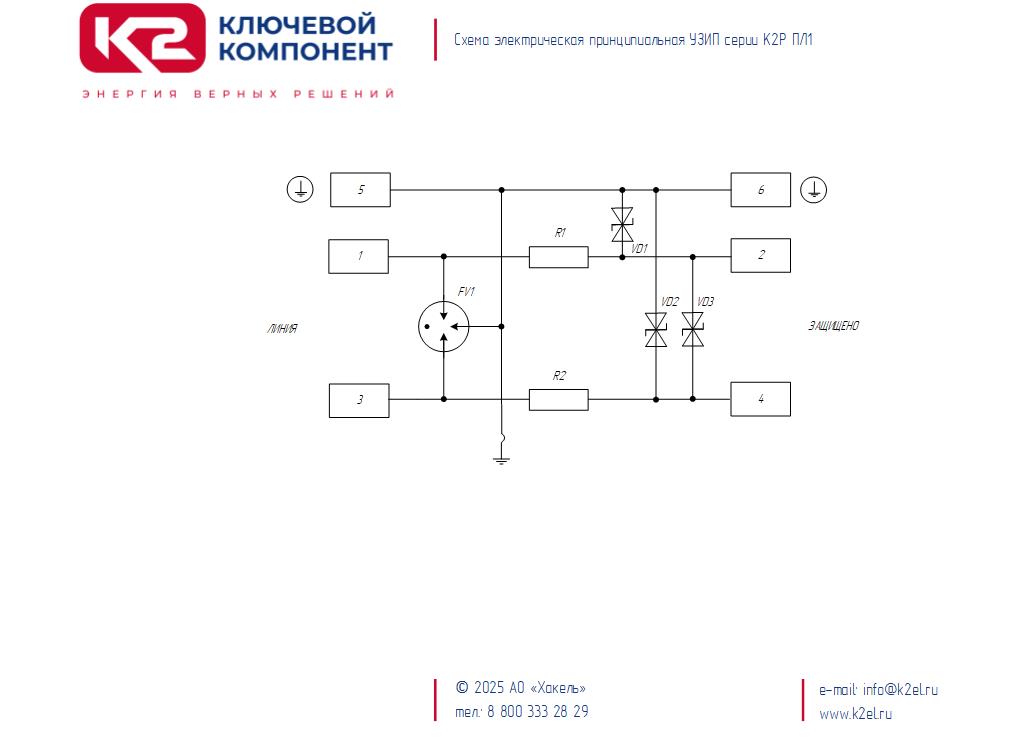

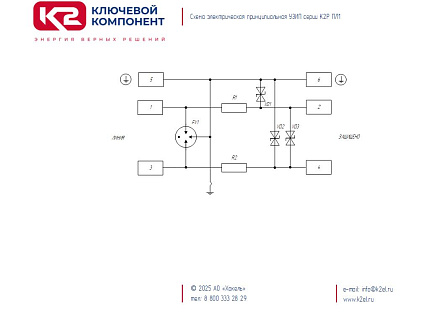

- Схема защиты двухступенчатая;
- Первая ступень защиты выполнена на одном трехэлектродном газонаполненном разряднике в цепях Линия-Линия-РЕ;
- Вторая ступень защиты выполнена на трех TVS-диодах с Р_ppm = 1500 Вт в цепях Линия-Линия-РЕ, соединение треугольником;- Согласующие элементы - два сопротивления;
- Выпускается на номинальное рабочее напряжение U_o = 150 В DC; номинальный ток I_L= 250 мА;
- Способно пропускать номинальный разрядный ток I_n_(8/20)= 5 кА;
- Скорость передачи данных до 1 Мбит/с;
- Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку.

Структура наименования К2Р ПЛ1 150, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО «Хакель»;
П - корпус КИ2 в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм;
Л9 - схема защиты состоящая из одного трехэлектродного газонаполненного разрядника, двух сопротивлений и трех TVS-диодов;
150 - номинальное рабочее напряжение линия-линия Uo = 150 В DC;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р ПЛ1 150, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 7 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, двухступенчатая схема защиты, U_o = 150 В DC. I_L = 0.25 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• Перед подключением/извлечением проводника пружинный зажим необходимо предварительно открыть, используя плоскую отвертку SL2.5. Длина зачистки проводника/длина втулки наконечника – 8÷10 мм.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Для сокращения ширины установки нескольких УЗИП в корпусе КИ2 на DIN-рейке допускается использование боковой заглушки К2ЕК0011 только на последнем.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм² или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя!

Характеристики

Общие электрические характеристики

Номинальный ток IL

0.25 А

Род тока

постоянный/переменный, 50 Гц

Характеристики вида защиты систем передачи данных

Количество защищаемых пар проводников

Количество защищаемых проводников

Номинальное рабочее напряжение DC, Uo

150 В

Номинальное рабочее напряжение AC, Uo

105 В

Максимальное длительное рабочее напряжение DC, Uc

180 В

Максимальное длительное рабочее напряжение AC, Uc

127 В

Категория испытаний по ГОСТ IEC 61643-21

C2, C3, D1

Режим повреждения по ГОСТ IEC 61643-21

режим 1, режим 2

D1 Импульсный ток (10/350), Iimp, линия-линия

0.5 кА

D1 Импульсный ток (10/350), Iimp, линия-РЕ

0.5 кА

C2 Номинальный разрядный ток (8/20), In, линия-линия

5 кА

C2 Номинальный разрядный ток (8/20), In, линия-PE

5 кА

С2 Уровень напряжения защиты, Up, линия-линия

≤ 380 В, при I=1 кА (8/20)

С3 Уровень напряжения защиты, Up, линия-линия

< 250 В, при ΔU/Δt=1 кВ/мкс

Максимальная допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm

1500 Вт

Время срабатывания, tA, линия-линия

< 1 нc

Скорость передачи данных (частота среза)

1 Мбит (1 МГц)

Измеренное значение ослабления сигнала

≤ 2 дБ, на f = 1 МГц

Вносимое сопротивление, R

2.2 Ом

Вносимая емкость, С, линия-линия

≤ 1.5 нФ

Корпус

Тип корпуса

моноблочный

Монтаж

DIN-рейка 35 мм

Материал корпуса

Армамид ПАС В20-1АП

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

Высота, мм

101

Глубина, мм

62.7

Вес, кг

0.042

Клеммы и присоединяемые проводники

Тип клемм

пружинные

Cечение присоединяемых проводников:

- жесткий одножильный

0.25÷2.5 мм²

- гибкий многожильный

0.25÷2.5 мм²

Длина зачистки проводников

8÷10 мм

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP00 (IP20 с крышкой)

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

725 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

Р400 263

Наименование

К2Р ПЛ1 150 - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "УЗИП систем передачи данных управления контроля и измерения", 2024

Модели для проектировщиков

STEP 3D-модель корпуса КИ2
