К2Р ПК4 12 - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
 (1).jpg)
.jpg)
Каталожный номер Р400 248Копировать
Добавить в сравнение
с НДС 22% без НДС4 876.00 ₽Под заказ1 шт. на сумму 4 876.00 ₽
от 62 шт.4 632.00 ₽5%от 103 шт.4 388.00 ₽10%от 62 шт.3 797.00 ₽5%от 103 шт.3 597.00 ₽10%1 шт. на сумму 4 876.00 ₽
ОписаниеПодробнее о продукте (PDF)УЗИП в корпусе толщиной 7 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 1. Uo = 12 В DC. IL = 3 А. In(8/20) = 5 кА. Скорость передачи данных до 1 Мбит/с. Схема защиты двухступенчатая: один трехэлектродный газонаполненный разрядник, три TVS-диода, соединенные звездой в цепях Линия-Линия-РЕ, согласующие элементы - две индуктивности. Экран кабеля подключен через газонаполненный разрядник. Предназначено для защиты КИПиА и сигнальных цепей.
ОписаниеХарактеристикиДокументацияОписаниеУстройство К2Р ПК4 12, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

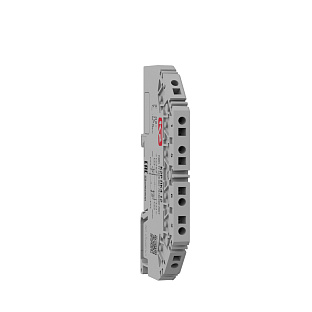

УЗИП К2Р ПК4 12, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7 мм для установки на DIN-рейку 35 мм:
- Предназначено для защиты КИПиА и сигнальных цепей;
- Количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 2.5 - 4.0 мм²;

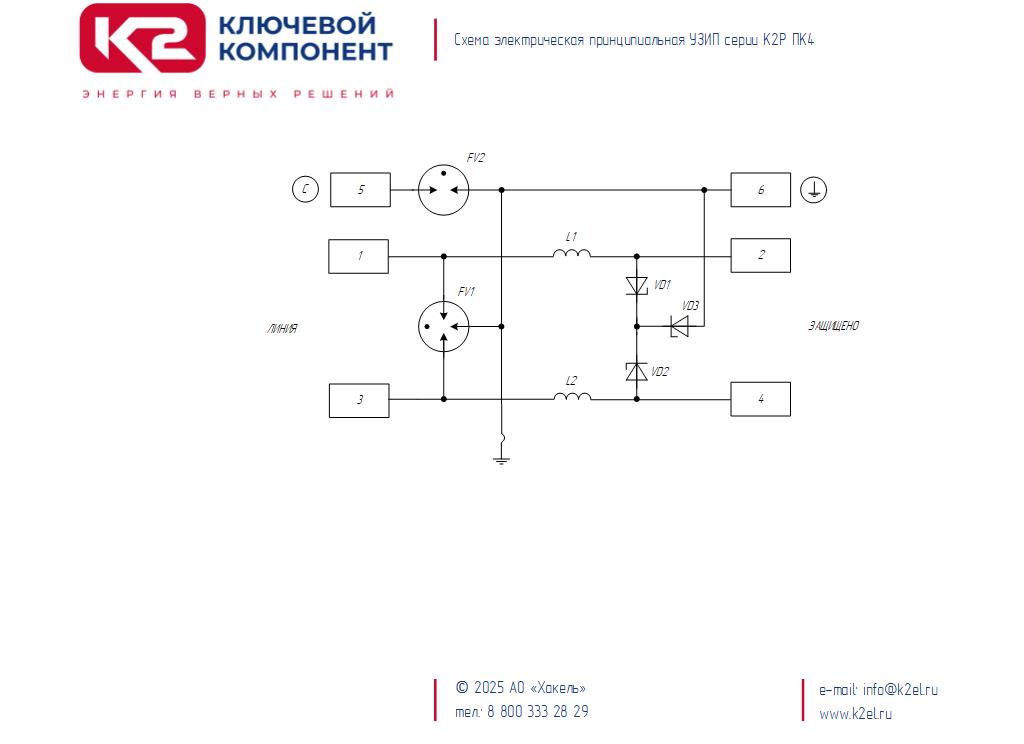

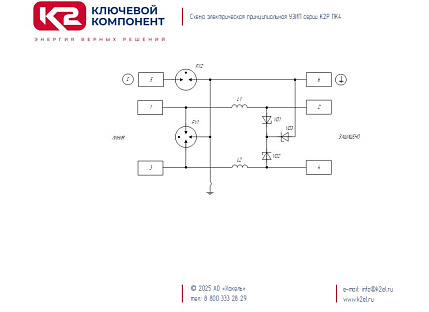

- Схема защиты двухступенчатая;
- Первая ступень защиты выполнена на трехэлектродном газонаполненном разряднике, включенном цепи Линия-Линия-РЕ;
- Вторая ступень защиты выполнена на на трех TVS-диодах с Рppm = 1500 Вт, в цепях 2*Линия-Линия, 1*Линия-РЕ, соединение звездой;
- Согласующие элементы - две индуктивности;
- Выпускаются на номинальное рабочее напряжение Uo = 12 В DC; номинальный ток IL= 3 А;
- Способны пропускать номинальный разрядный ток In(8/20) = 5 кА;
- Скорость передачи данных до 1 Мбит/с;
- Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку.
Структура наименования К2Р ПК4 12, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО «Хакель»;
П - корпус КИ2 в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм;
К4 - схема защиты состоящая из трехэлектродного разрядника, двух индуктивностей и трех TVS-диодов, соединенных звездой;
12 - номинальное рабочее напряжение линия-линия Uo = 12 В DC;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р ПК4 12, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 7 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, двухступенчатая схема защиты, Uo= 12 В DC. IL = 3 А. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• Перед подключением/извлечением проводника пружинный зажим необходимо предварительно открыть, используя плоскую отвертку SL2.5. Длина зачистки проводника/длина втулки наконечника – 8÷10 мм.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Для сокращения ширины установки нескольких УЗИП в корпусе КИ2 на DIN-рейке допускается использование боковой заглушки К2ЕК0011 только на последнем.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм2 или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя!
ХарактеристикиОбщие электрические характеристикиНоминальный ток IL3 АРод токапостоянный/переменный, 50 ГцХарактеристики вида защиты систем передачи данныхКоличество защищаемых пар проводников1Количество защищаемых проводников2Номинальное рабочее напряжение DC, Uo12 ВНоминальное рабочее напряжение AC, Uo8 ВМаксимальное длительное рабочее напряжение DC, Uc14 ВМаксимальное длительное рабочее напряжение AC, Uc10 ВСтатическое напряжение пробоя разрядника, экран-PE90 В ± 20% , при ΔU/Δt=100 В/сКатегория испытаний по ГОСТ IEC 61643-21C2, C3, D1Режим повреждения по ГОСТ IEC 61643-21режим 1, режим 2D1 Импульсный ток (10/350), Iimp, линия-линия0.5 кАD1 Импульсный ток (10/350), Iimp, линия-РЕ0.5 кАD1 Импульсный ток (10/350), Iimp, линия+линия-РЕ0.5 кАC2 Номинальный разрядный ток (8/20), In, линия-линия5 кАC2 Номинальный разрядный ток (8/20), In, линия-PE5 кАC2 Номинальный разрядный ток (8/20), In, линия+линия-РЕ5 кАС2 Уровень напряжения защиты, Up, линия-линия≤ 28 В, при I=1 кА (8/20)С3 Уровень напряжения защиты, Up, линия-линия≤ 19 В, при ΔU/Δt=1 кВ/мксМаксимальная допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm1500 ВтВремя срабатывания, tA, линия-линия< 1 нcСкорость передачи данных (частота среза)1 Мбит (1 МГц)Измеренное значение ослабления сигнала≤ 2 дБ, на f = 1 МГцВносимая индуктивность, L4.7 мкГнВносимая емкость, С, линия-линия≤ 1.5 нФКорпусТип корпусамоноблочныйМонтажDIN-рейка 35 ммМатериал корпусаАрмамид ПАС В20-1АПВесогабаритные характеристикиШирина, мм7Высота, мм101Глубина, мм62.7Вес, кг0.042Клеммы и присоединяемые проводникиТип клеммпружинныеCечение присоединяемых проводников:- жесткий одножильный0.25÷2.5 мм²- гибкий многожильный0.25÷2.5 мм²Длина зачистки проводников8÷10 ммЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP00 (IP20 с крышкой)Рабочая температура-60°C...+80°CГарантийный срок5 летСредняя наработка до отказа, Тср410 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерР400 248НаименованиеК2Р ПК4 12 - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
