К2Р ПК3 60 - устройство защитное

Устройство К2Р ПК3 60, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

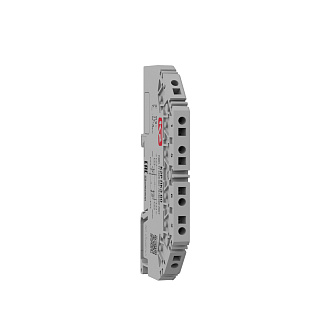

УЗИП К2Р ПК3 60, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 7 мм для установки на DIN-рейку 35 мм:
- Предназначено для защиты КИПиА и сигнальных цепей;
- Количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 2.5 - 4.0 мм²;

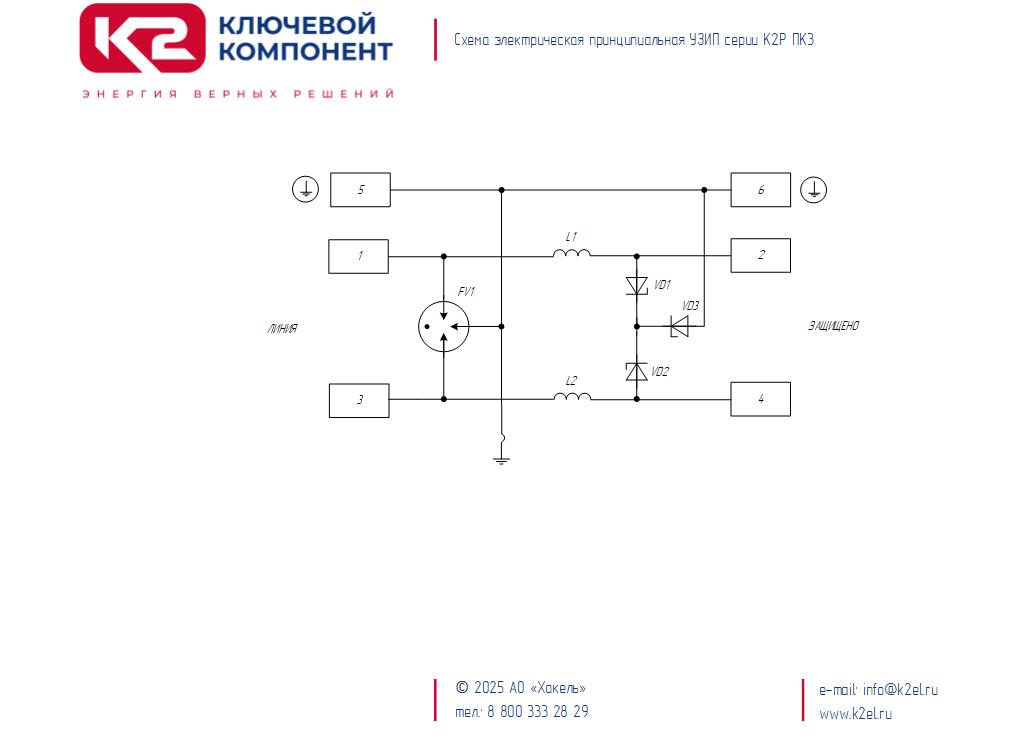

- Схема защиты двухступенчатая;
- Первая ступень защиты выполнена на трехэлектродном газонаполненном разряднике, включенном цепи Линия-Линия-РЕ;
- Вторая ступень защиты выполнена на на трех TVS-диодах с Р_ppm = 1500 Вт, в цепях 2*Линия-Линия, 1*Линия-РЕ, соединение звездой;
- Согласующие элементы - две индуктивности;
- Выпускаются на номинальное рабочее напряжение U_o = 60 В DC;  номинальный ток I_L= 3 А;
- Способны пропускать номинальный разрядный ток I_n(8/20) = 5 кА;
- Скорость передачи данных до 1 Мбит/с;
- Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку.



Структура наименования К2Р ПК3 60, ТУ 3428-002-79740390-2007:
К2Р  -  продуктовое направление УЗИП АО «Хакель»;
П - корпус КИ2 в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм;
К3 - схема защиты состоящая из трехэлектродного разрядника, двух индуктивностей и трех TVS-диодов, соединенных звездой;
60 - номинальное рабочее напряжение линия-линия U_o = 60 В DC;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р ПК3 60, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 7 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, двухступенчатая схема защиты, U_o= 60 В DC. I_L = 3 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• Перед подключением/извлечением проводника пружинный зажим необходимо предварительно открыть, используя плоскую отвертку SL2.5. Длина зачистки проводника/длина втулки наконечника – 8÷10 мм.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Для сокращения ширины установки нескольких УЗИП в корпусе КИ2 на DIN-рейке допускается использование боковой заглушки К2ЕК0011 только на последнем.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм² или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя!
