К2Р ПБ3 24 - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р400 273

0.00 ₽

с НДС 20% без НДС

Под заказ

Описание

УЗИП в корпусе толщиной 14 мм (клемма с плоскими пружинными зажимами без заглушки боковой) для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 2. U_o = 24 В DC. I_L = 6 А. I_Total(8/20) = 10 кА. В УЗИП применяются TVS-диоды с Р_ppm = 1500 Вт. Скорость передачи данных до 10 Мбит/с. Схема защиты двухступенчатая: два трёхэлектродных разрядника в цепях Линия-Линия-РЕ и четыре TVS-диода в цепях Линия-Линия. Предназначено для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений.

Описание

Характеристики

Документация

Описание

УЗИП К2Р ПБ3 24, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010. Применяется для защиты оборудования по цепям, где недопустимо внесение дополнительных сопротивлений.

К2Р ПБ3 24, ТУ 3428-002-79740390-2007 размещено в тонком пластмассовом корпусе толщиной 14 мм.

- Корпус в виде клеммы с плоскими пружинными зажимами и заземляющим контактом на DIN рейку 35 мм;
- Заглушка боковая К2ЕК0011 и адаптеры для маркировки типа Zack модели ZB, ZBF или их аналоги приобретаются отдельно;
- Предназначено для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений;

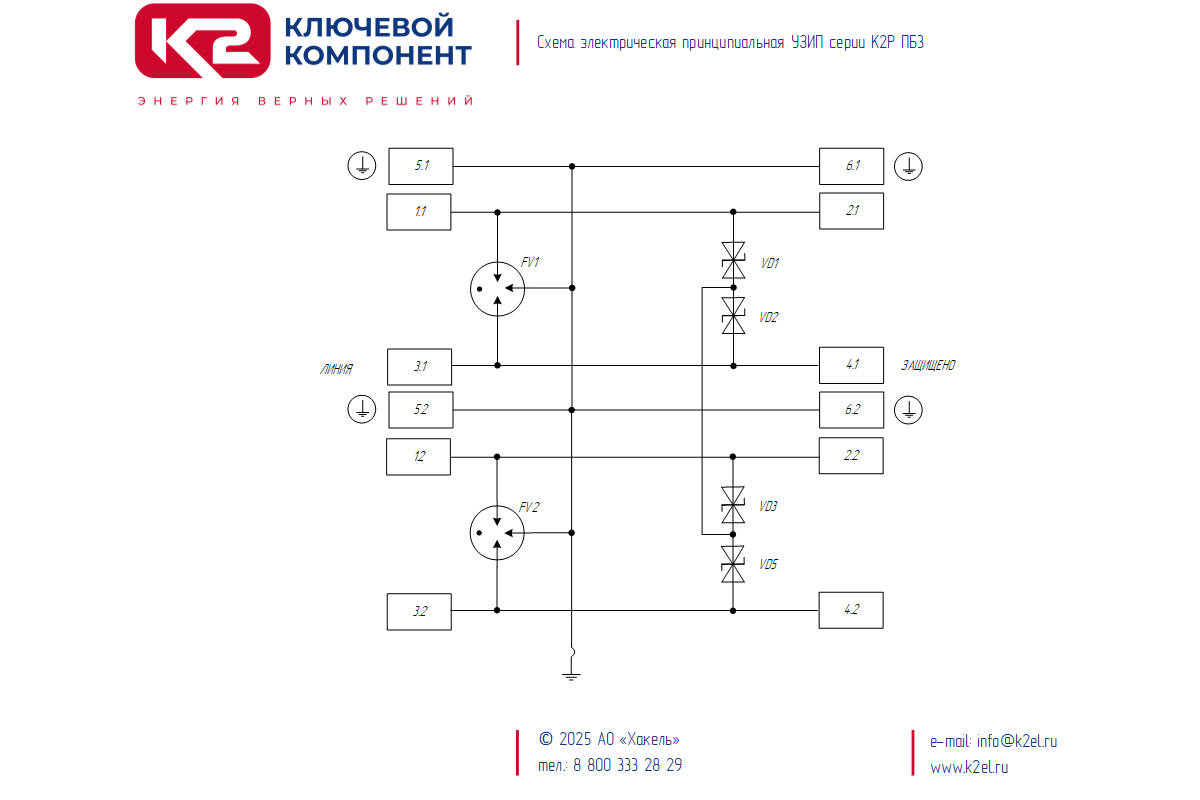

- Количество защищаемых пар проводников - 2, схема защиты двухступенчатая;
- Первая ступень защиты выполнена на двух трехэлектродных разрядниках в цепях Линия-Линия-РЕ;
- Вторая ступень защиты выполнена на четырех TVS-диодах с Р_ppm = 1500 Вт, включенных последовательно в цепях Линия-Линия;
- Согласующие элементы - отсутствуют;
- Выпускается на номинальное рабочее напряжение U_o = 24 B DC, номинальный ток I_L = 6 А;
- Способно пропускать номинальный разрядный ток I_Total(8/20) = 10 кА;
- Скорость передачи данных - до 10 Мбит/с.

Пример: К2Р ПБ3, ТУ 3428-002-79740390-2007 - устройство для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 2, схема защиты, при которой в цепи отсутствуют дополнительные сопротивления, U_o= 24 В DC, модификация с плоскими пружинными зажимами в корпусе КИ2. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения

• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• Перед подключением/извлечением проводника пружинный зажим необходимо предварительно открыть, используя плоскую отвертку SL2.5. Длина зачистки проводника/длина втулки наконечника – 8÷10 мм.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм² или через заземляющий контакт замка крепления к DIN-рейке. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя.

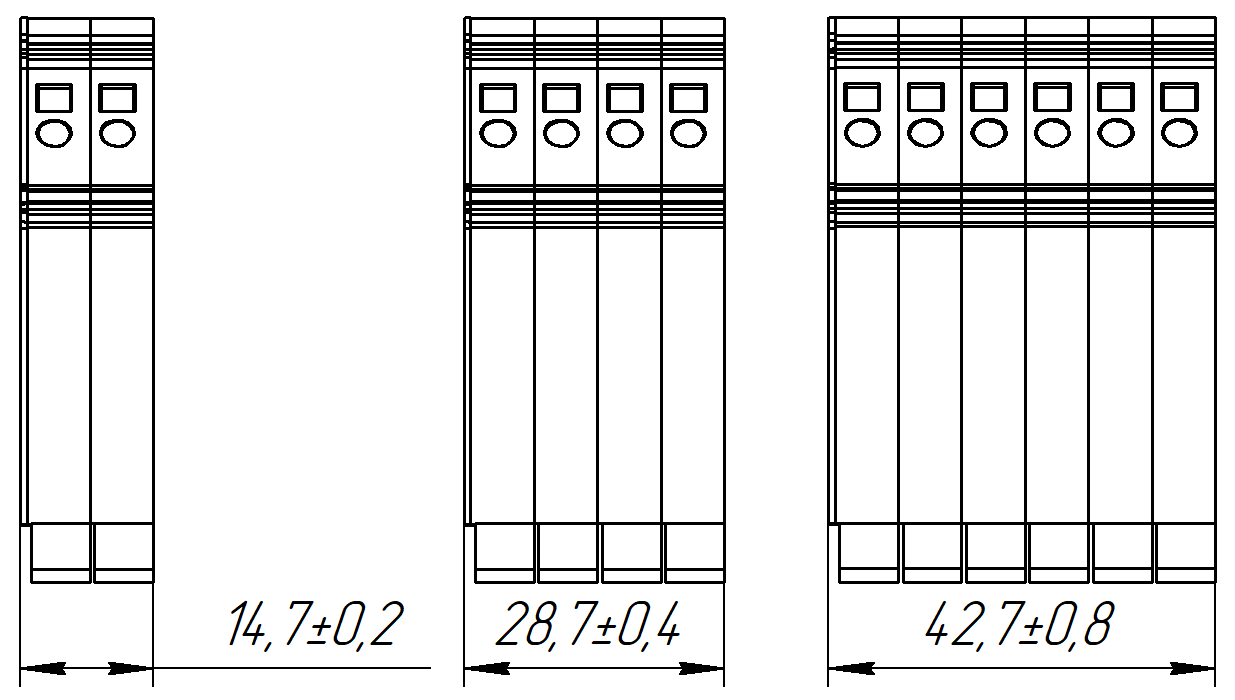

• Для сокращения ширины установки нескольких УЗИП в корпусе КИ2 на DIN-рейке допускается использование боковой заглушки К2ЕК0011 только на последнем.
• Аналог: 2101000 24VDC-4W.

Характеристики

Общие электрические характеристики

Номинальный ток IL

6 А

Род тока

постоянный/переменный, 50 Гц

Устойчивость к переменному току 50 Гц, линия-РЕ

5 A

Характеристики вида защиты систем передачи данных

Количество защищаемых пар проводников

Количество защищаемых проводников

Номинальное рабочее напряжение DC, Uo

24 В

Номинальное рабочее напряжение AC, Uo

16 В

Максимальное длительное рабочее напряжение DC, Uc

28 В

Максимальное длительное рабочее напряжение AC, Uc

20 В

Категория испытаний по ГОСТ IEC 61643-21

C2, C3, D1

Режим повреждения по ГОСТ IEC 61643-21

режим 1, режим 2

D1 Импульсный ток (10/350), Iimp, линия-РЕ

0.5 кА

D1 Импульсный ток (10/350), Iimp, линия+линия-РЕ

1 кА

C2 Номинальный разрядный ток (8/20), In, линия-линия

300 А

C2 Номинальный разрядный ток (8/20), In, линия-PE

5 кА

C2 Суммарный разрядный ток, Itotal (8/20)

10 кА

С2 Уровень напряжения защиты, Up, линия-линия

≤ 40 В

С2 Уровень напряжения защиты, Up, линия-РЕ

≤ 500 В

С3 Уровень напряжения защиты, Up, линия-линия

≤ 35 В

С3 Уровень напряжения защиты, Up, линия-PE

< 200 В

Время срабатывания, tA, линия-линия

< 1 нc

Время срабатывания, tA, линия-РЕ

< 100 нс

Скорость передачи данных (частота среза)

10 Мбит (10 МГц)

Корпус

Тип корпуса

моноблочный

Монтаж

DIN-рейка 35 мм

Материал корпуса

Армамид ПАС В20-1АП

Цвет корпуса

серый

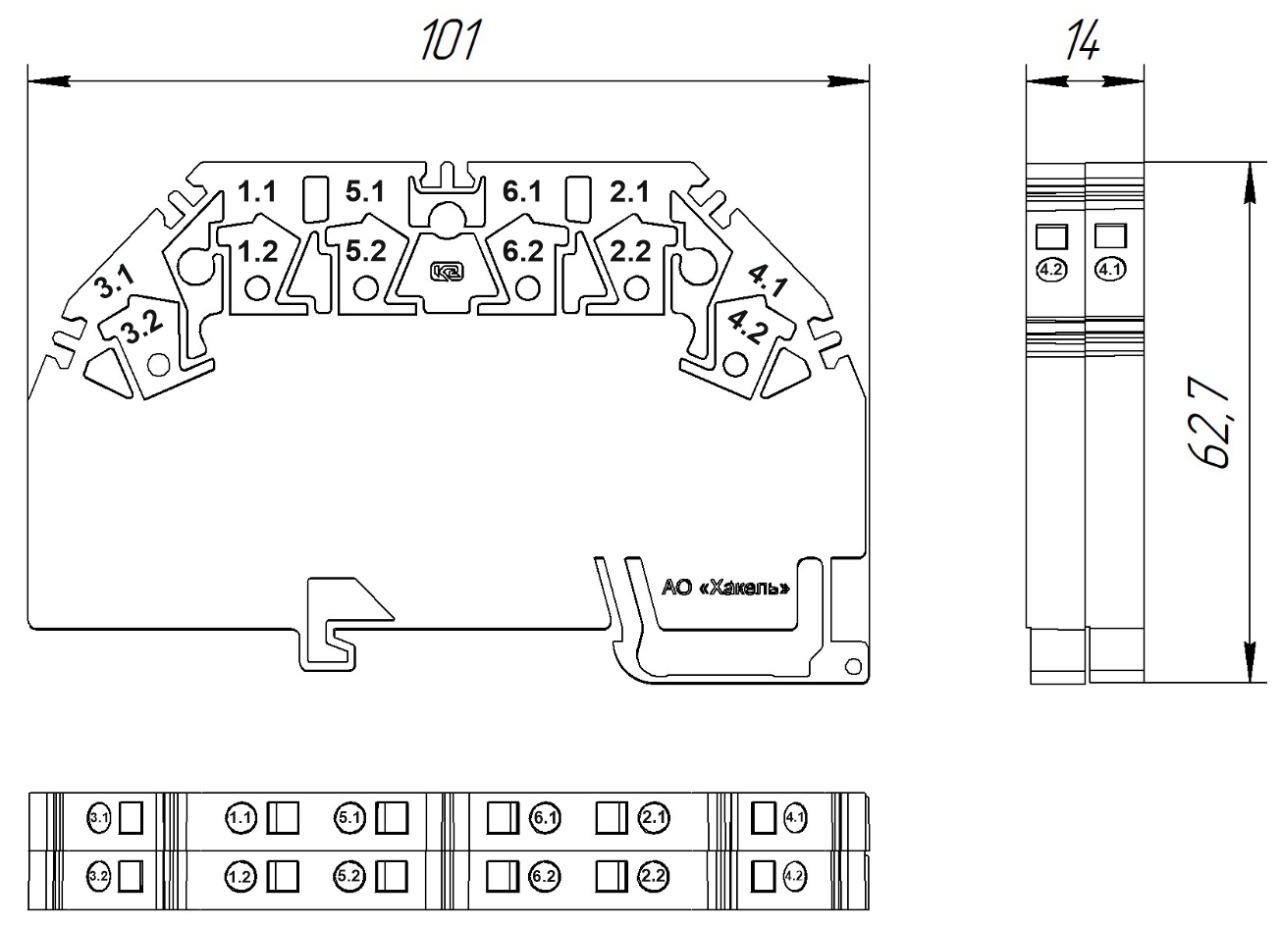

Весогабаритные характеристики

Ширина, мм

Высота, мм

101

Глубина, мм

62.7

Вес, кг

0.065

Клеммы и присоединяемые проводники

Тип клемм

пружинные

Cечение присоединяемых проводников:

- жесткий одножильный

0.25÷2.5 мм²

- гибкий многожильный

0.25÷2.5 мм²

Длина зачистки проводников

8÷10 мм

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP00 (IP20 с крышкой)

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

270 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

Р400 273

Наименование

К2Р ПБ3 24 - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-21-2014

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "УЗИП систем передачи данных управления контроля и измерения", 2024

Модели для проектировщиков

STEP 3D-модель корпуса КИ2 STEP 3D-модель корпуса КИ2 сдвоенный
