К2Р НБ4 2/150 - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер Р400 123Копировать
Добавить в сравнение
В разработкеОписаниеПодробнее о продукте (PDF)УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 2. Uо = 150 В DC. IL= 10 А. Iimp(10/350) = 2.5 кА. В УЗИП применяются TVS-диоды с Рppm = 1500 Вт. Скорость передачи данных до 1 Мбит/с. Схема защиты двухступенчатая: два трехэлектродных газонаполненных разрядника в цепях 2*Линия-Линия-РЕ, два TVS-диода в цепях 2*Линия-Линия. Предназначено для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений.
ОписаниеХарактеристикиДокументацияОписаниеУстройство К2Р НБ4 2/150, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), в которые недопустимо внесение дополнительных сопротивлений, от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

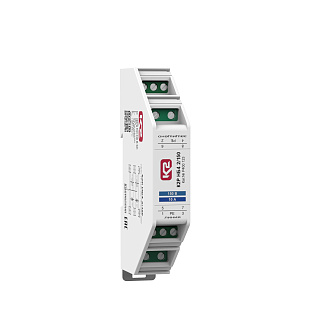

УЗИП К2Р НБ4 2/150, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 18 мм для установки на DIN-рейку 35 мм:
- Предназначено для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений;
- Количество защищаемых пар проводников - 2, подключение с помощью винтовых клемм 0.25÷4.0 мм²;
- Схема защиты двухступенчатая;

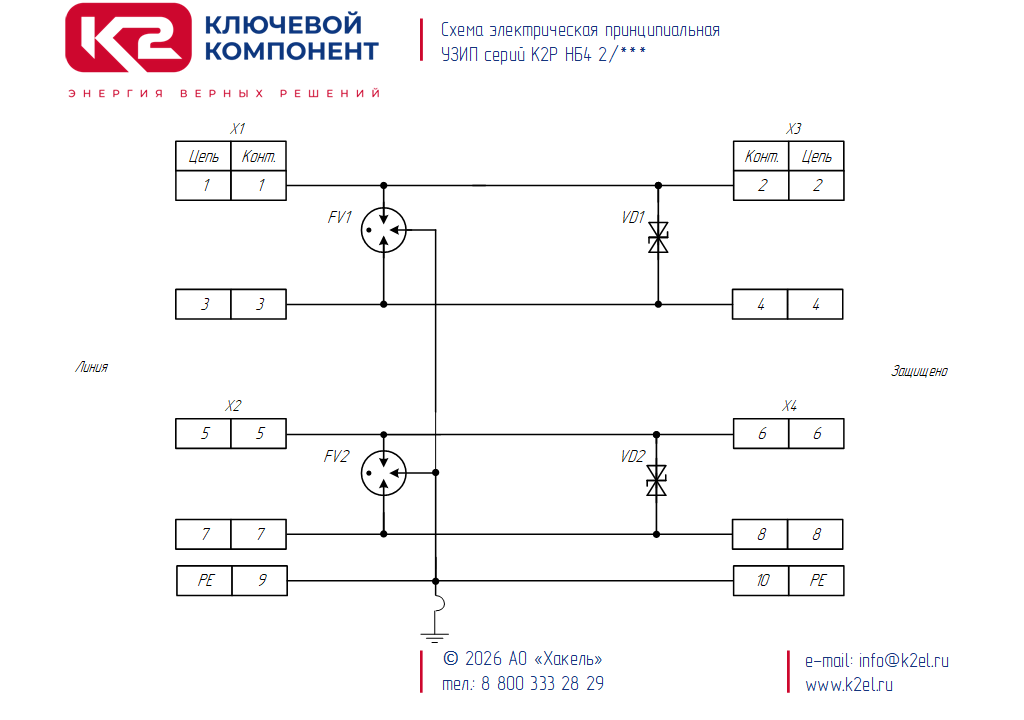

- Первая ступень защиты выполнена на двух трехэлектродных газонаполненных разрядниках включенных в цепи 2*Линия-Линия-РЕ;
- Вторая ступень защиты выполнена на двух TVS-диодах включенных в цепи 2*Линия-Линия;- Согласующие элементы - отсутствуют;
- Выпускаются на номинальное рабочее напряжение Uo = 150 В DC;
- Скорость передачи данных до 1 Мбит/с;
- Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку;
- Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.
Структура наименования К2Р НБ4 2/150, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО «Хакель»;
Н - корпус КИ1 толщиной 18 мм для крепления на DIN-рейку 35 мм;
Б4 - наименование внутренней схемы защиты, без согласующих элементов;
2 - количество защищаемых пар проводников;
150 - номинальное рабочее напряжение линия-линия Uo = 150 В DC;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р НБ4 2/150, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 18 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 2, двухступенчатая схема защиты без согласующих элементов, Uo = 150 В DC. IL = 10 А. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• Предназначено для защиты цепей сигнальных линий систем управления и измерения, шин передачи данных и т.д., в которые недопустимо внесение дополнительных сопротивлений;
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 0.25÷4.0 мм2 или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя!
ХарактеристикиОбщие электрические характеристикиНоминальный ток IL10 АХарактеристики вида защиты систем передачи данныхКоличество защищаемых пар проводников2Количество защищаемых проводников4Номинальное рабочее напряжение DC, Uo150 ВНоминальное рабочее напряжение AC, Uo110 ВМаксимальное длительное рабочее напряжение DC, Uc180 ВМаксимальное длительное рабочее напряжение AC, Uc130 ВКатегория испытаний по ГОСТ IEC 61643-21C2, C3, D1Режим повреждения по ГОСТ IEC 61643-21режим 1, режим 2D1 Импульсный ток (10/350), Iimp, линия-линия2.5 кАD1 Импульсный ток (10/350), Iimp, линия-РЕ2.5 кАD1 Суммарный импульсный ток, Itotal (10/350)2.5 кАC2 Номинальный разрядный ток (8/20), In, линия-линия15 кАC2 Номинальный разрядный ток (8/20), In, линия-PE20 кАC2 Суммарный разрядный ток, Itotal (8/20)20 кАС2 Уровень напряжения защиты, Up, линия-линия≤ 700 В, при I=1 кА (8/20)С2 Уровень напряжения защиты, Up, линия-РЕ≤ 850 В, при I=1 кА (8/20)С3 Уровень напряжения защиты, Up, линия-линия< 550 В, при ΔU/Δt=1 кВ/мксС3 Уровень напряжения защиты, Up, линия-PE≤ 720 В, при ΔU/Δt=1 кВ/мксВремя срабатывания, tA, линия-линия< 1 нcВремя срабатывания, tA, линия-РЕ< 100 нсСкорость передачи данных (частота среза)1 Мбит (1 МГц)КорпусТип корпусамоноблочныйКоличество модулей DIN1МонтажDIN-рейка 35 ммМатериал корпусаАрмамид ПАС В20-1АПЦвет корпусасерыйВесогабаритные характеристикиШирина, мм18Высота, мм106Глубина, мм66Вес, кг0.115Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм0.5 H•мCечение присоединяемых проводников:- жесткий одножильный0.25÷4.0 мм²- гибкий многожильный0.25÷4.0 мм²Длина зачистки проводников5÷6 ммЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C...+80°CГарантийный срок5 летСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерР400 123НаименованиеК2Р НБ4 2/150 - устройство защитноеТУТУ 3428-002-79740390-2007ГОСТГОСТ IEC 61643-21-2014Количество в упаковке1, шт.Минимальный заказ1, шт.ТН ВЭД8536 30ОКПД 227.12.23.190ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
