К2Р МГЛ1 6 - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер Р400 099Копировать
Добавить в сравнение
с НДС 22% без НДС3 955.00 ₽Под заказ1 шт. на сумму 3 955.00 ₽
от 76 шт.3 757.00 ₽5%от 127 шт.3 560.00 ₽10%от 76 шт.3 080.00 ₽5%от 127 шт.2 918.00 ₽10%1 шт. на сумму 3 955.00 ₽

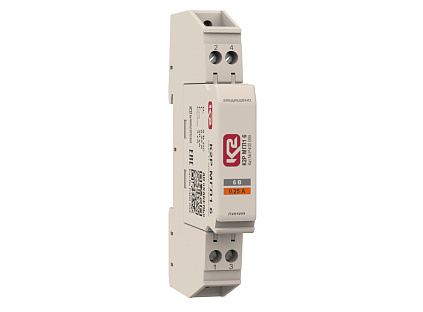

ОписаниеПодробнее о продукте (PDF)УЗИП размещено в корпусе модульной конструкции толщиной 12.5 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 1. Uo = 6 В DC. IL = 1 А. ITotal(8/20) = 20 кА. Скорость передачи данных до 1 Мбит/с. Схема защиты двухступенчатая: один трехэлектродный газонаполненный разрядник, три TVS-диода, соединенные треугольником в цепях Линия-Линия-РЕ, согласующие элементы - два сопротивления. Предназначено для защиты КИПиА и сигнальных цепей.
ОписаниеХарактеристикиДокументацияОписаниеУстройство К2Р МГЛ1 6, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП К2Р МГЛ1 6, ТУ 3428-002-79740390-2007 размещено в корпусе модульной конструкции толщиной 12.5 мм для установки на DIN-рейку 35 мм;
- Предназначено для защиты КИПиА и сигнальных цепей;- Первая ступень защиты выполнена на трехэлектродном газонаполненном разряднике, включенном цепи Линия-Линия-РЕ;- Количество защищаемых пар проводников - 1, подключение с помощью винтовых клемм 2.5 мм²;- Схема защиты двухступенчатая;
- Вторая ступень защиты выполнена на трех TVS-диодах с Рppm = 1500 Вт, в цепях 1*Линия-Линия, 2*Линия-РЕ, соединение треугольником;- Согласующие элементы - два сопротивления;- Модульная конструкция позволяет проводить замену сменного модуля без разрыва информационной цепи;
- Выпускается на номинальное рабочее напряжение Uo = 6 В DC; номинальный ток IL= 1 А;
- Способно пропускать суммарный разрядный ток ITotal(8/20) = 20 кА;
- Скорость передачи данных до 1 Мбит/с;- Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку.
Структура наименования К2Р МГЛ1 6, ТУ 3428-002-79740390-2007:К2Р - продуктовое направление УЗИП АО «Хакель»;МГ - корпус шириной 12.5 мм со сменным модулем, винтовыми клеммами и заземляющим контактом на DIN рейку 35 мм;Л1 - схема защиты состоящая из трехэлектродного разрядника, двух сопротивлений и трех TVS-диодов, соединенных треугольником;6 - номинальное рабочее напряжение линия-линия Uo = 6 В DC;ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р МГЛ1 6, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе модульной конструкции толщиной 12.5 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 1, двухступенчатая схема защиты, Uo = 6 В DC. IL = 1 А. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 мм2 или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя!
ХарактеристикиОбщие электрические характеристикиНоминальный ток IL1 АРод токапостоянный/переменный, 50 ГцХарактеристики вида защиты систем передачи данныхКоличество защищаемых пар проводников1Количество защищаемых проводников2Номинальное рабочее напряжение DC, Uo6 ВНоминальное рабочее напряжение AC, Uo4 ВМаксимальное длительное рабочее напряжение DC, Uc7 ВМаксимальное длительное рабочее напряжение AC, Uc5 ВКатегория испытаний по ГОСТ IEC 61643-21C2, C3, D1Режим повреждения по ГОСТ IEC 61643-21режим 1, режим 2D1 Импульсный ток (10/350), Iimp, линия-линия2.5 кАD1 Импульсный ток (10/350), Iimp, линия-РЕ2.5 кАD1 Импульсный ток (10/350), Iimp, линия+линия-РЕ5 кАC2 Номинальный разрядный ток (8/20), In, линия-линия10 кАC2 Номинальный разрядный ток (8/20), In, линия-PE10 кАC2 Номинальный разрядный ток (8/20), In, линия+линия-РЕ20 кАС2 Уровень напряжения защиты, Up, линия-линия≤ 29 ВС2 Уровень напряжения защиты, Up, линия-РЕ≤ 27 ВМаксимальная допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm1500 ВтВремя срабатывания, tA, линия-линия< 1 нcВремя срабатывания, tA, линия-РЕ< 1 нсСкорость передачи данных (частота среза)1 Мбит (1 МГц)Вносимое сопротивление, R1.0 ОмВносимая емкость, С, линия-линия≤ 2.7 нФВносимая емкость, С, линия-PE≤ 5.4 нФКорпусТип корпусасо сменными модулямиМонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет базысерыйЦвет сменного модулясерыйВесогабаритные характеристикиШирина, мм12Высота, мм94Глубина, мм66Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм0.5 H•мCечение присоединяемых проводников:- жесткий одножильный0.25÷4.0 мм²- гибкий многожильный0.25÷2.5 мм²Длина зачистки проводников6÷7 ммЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69У2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-40°C...+80°CГарантийный срок5 летСредняя наработка до отказа, Тср725 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерР400 099НаименованиеК2Р МГЛ1 6 - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
