К2Р КВ3 230 3+1 С - устройство защитное
- УЗИП (988)
- Молниезащита и заземление (915)
- Электронные компоненты (1010)
- Устройства промышленной автоматики (184)
-
Низковольтные комплектные устройства
(109)
Щитки защиты от импульсных перенапряжений ЩЗИП (34) Щитки заземления (24) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (29)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номер Р300 016
Копировать
с НДС 20% без НДС23 238.00 ₽
В наличии: 3 шт.
1 шт. на сумму 23 238.00 ₽
от 5 шт.22 076.10 ₽-5%от 13 шт.20 914.20 ₽-10%от 5 шт.18 397.00 ₽-5%от 13 шт.17 429.00 ₽-10%1 шт. на сумму 23 238.00 ₽
ОписаниеПодробнее о продукте (PDF)Четырехполюсное УЗИП класса испытаний III комбинированного типа. Применяется для защиты фазных и нулевого проводников. Состоит из трех сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uo = 230 В АС. In(L/N)(8/20) = 10 кА, In(N/PE)(8/20) = 10 кА.

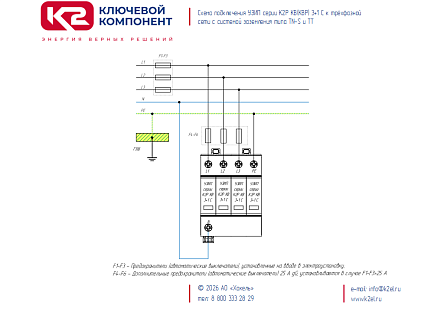

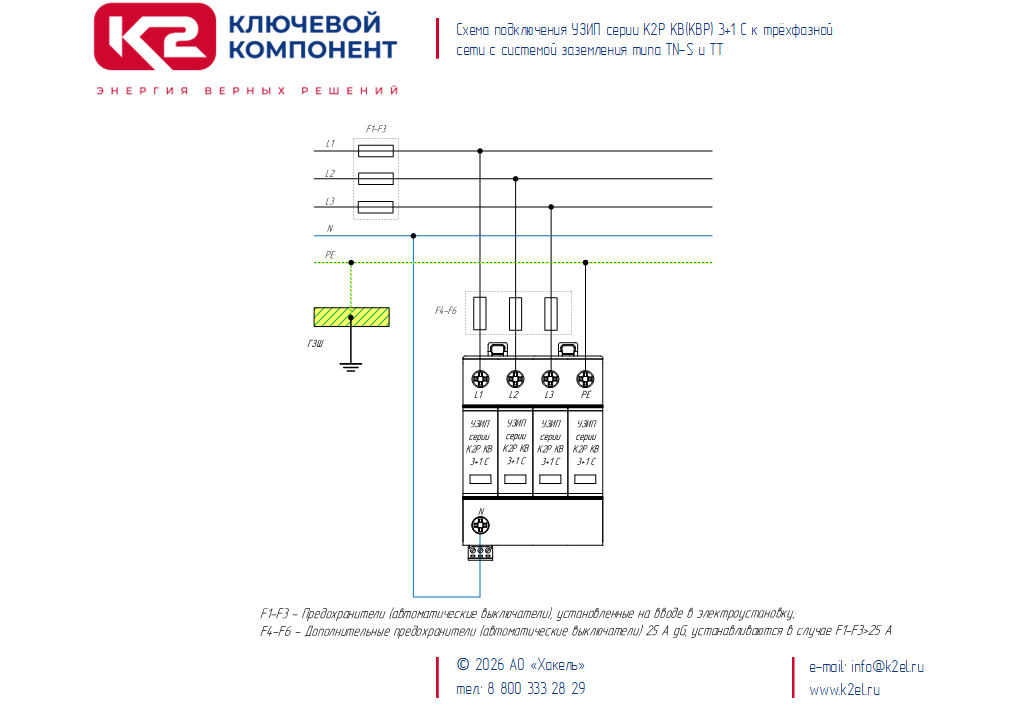

ОписаниеХарактеристикиДокументацияЭволюция устройстваОписаниеУстройство К2Р КВ3 230 3+1 С, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний III, согласно ГОСТ IEC 61643-11. Устанавливается после УЗИП класса испытаний II в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) непосредственно вблизи защищаемого оборудования. Предназначено для защиты конечных потребителей от остаточных бросков импульсных перенапряжений.
К2Р КВ3 230 3+1 С, ТУ 3428-002-79740390-2007 - четырехполюсное УЗИП класса испытаний III на основе оксидно-цинковых варисторов и газонаполненного разрядника.
- Предназначено для защиты фазных и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока непосредственно возле защищаемого оборудования.
- Состоит из сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- Способно отводить импульсы тока In(L/N)(8/20) = 10 кА, In(N/PE)(8/20) = 10 кА, Uoc(1.2/50) = 6 кВ.
- Выпускается на номинальное напряжение системы Uо = 230/300 В AC/DC.
- Обеспечивает уровень напряжения защиты при Uoc Up < 0.8 кВ.
- Применяется в сетях с системами заземления типа TN-S и TT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
- Для удаленного контроля К2Р КВ3 230 3+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.
Структура наименования К2Р КВ3 230 3+1 С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление выпускаемых АО "Хакель" УЗИП;
КВ - серия устройств для защиты оборудования распределительных сетей до 1000 В в корпусе КС2;
3 - класс испытаний УЗИП по ГОСТ IEC 61643-11;
230 - номинальное напряжение системы, Uо AC;
3+1 -количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р КВ3 230 3+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов и газонаполненного разрядника, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, In(8/20) = 10 кА, четыре полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:• защищаемое оборудование рекомендуется размещать на расстоянии не более 5 м от УЗИП класса испытаний III;
• при измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать УЗИП от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из устройства строя.
ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1000 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11IIIКоличество полюсов4Применяются в сетях с системами заземленияTN-S, TTВид защитыL/NНоминальное рабочее напряжение, Uo230 В ACМаксимальное длительное рабочее напряжение, Uс275 B ACНоминальный разрядный ток, In(8/20)10 кАИспытательный импульс, Uoc (1.2/50)20 кВУровень напряжения защиты при Uoc, Up< 1.1 кВВременное перенапряжение, Ut335 В/5 сНоминал защитного предохранителя25 A gGНоминальный ток короткого замыкания, Isccr25 кАrmsВремя срабатывания, tA< 25 нсВид защитыN/PEНоминальное рабочее напряжение, Uo230 В АСМаксимальное длительное рабочее напряжение, Uс255 В АСНоминальный разрядный ток, In(8/20)10 кАИспытательный импульс, Uoc (1.2/50)6 кВУровень напряжения защиты при Uoc, Up< 1 кВОтключающая способность сопровождающего тока, Ifi100 АВременное перенапряжение, Ut1200 В / 0.2 сВремя срабатывания, tA< 100 нсКорпусТип корпусасо сменными модулямиКоличество модулей DIN4МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Весогабаритные характеристикиШирина, мм70Высота, мм110Глубина, мм79.4Вес, кг0.536Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - зеленый индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на устройство- электрическая прочность3.75 кВэфф- сопротивление изоляции2*10⁷ Ом- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 В- сечение проводника0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный- длина зачистки проводников7 мм- номинальный момент затяжки0.2 H•мЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C...+80°CГарантийный срок5 летСредняя наработка до отказа, Тср735 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерР300 016НаименованиеК2Р КВ3 230 3+1 С - устройство защитноеТУТУ 3428-002-79740390-2007ГОСТГОСТ IEC 61643-11-2013Количество в упаковке1, шт.Минимальный заказ1, шт.ТН ВЭД8536 30ОКПД 227.12.23.190ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
