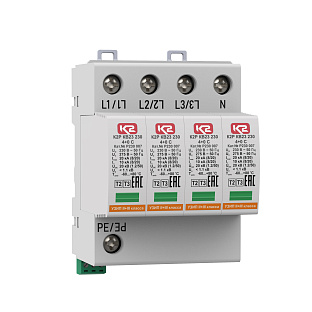

К2Р КВ23 230 4+0 С - устройство защитное

Устройство К2Р КВ23 230 4+0 С, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний II+III, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В и постоянного тока до 1500 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.

К2Р КВ23 230 4+0 С, ТУ 3428-002-79740390-2007 - четырехполюсное УЗИП класса испытаний II+III на основе оксидно-цинковых варисторов.

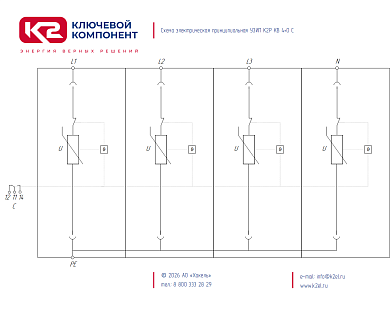

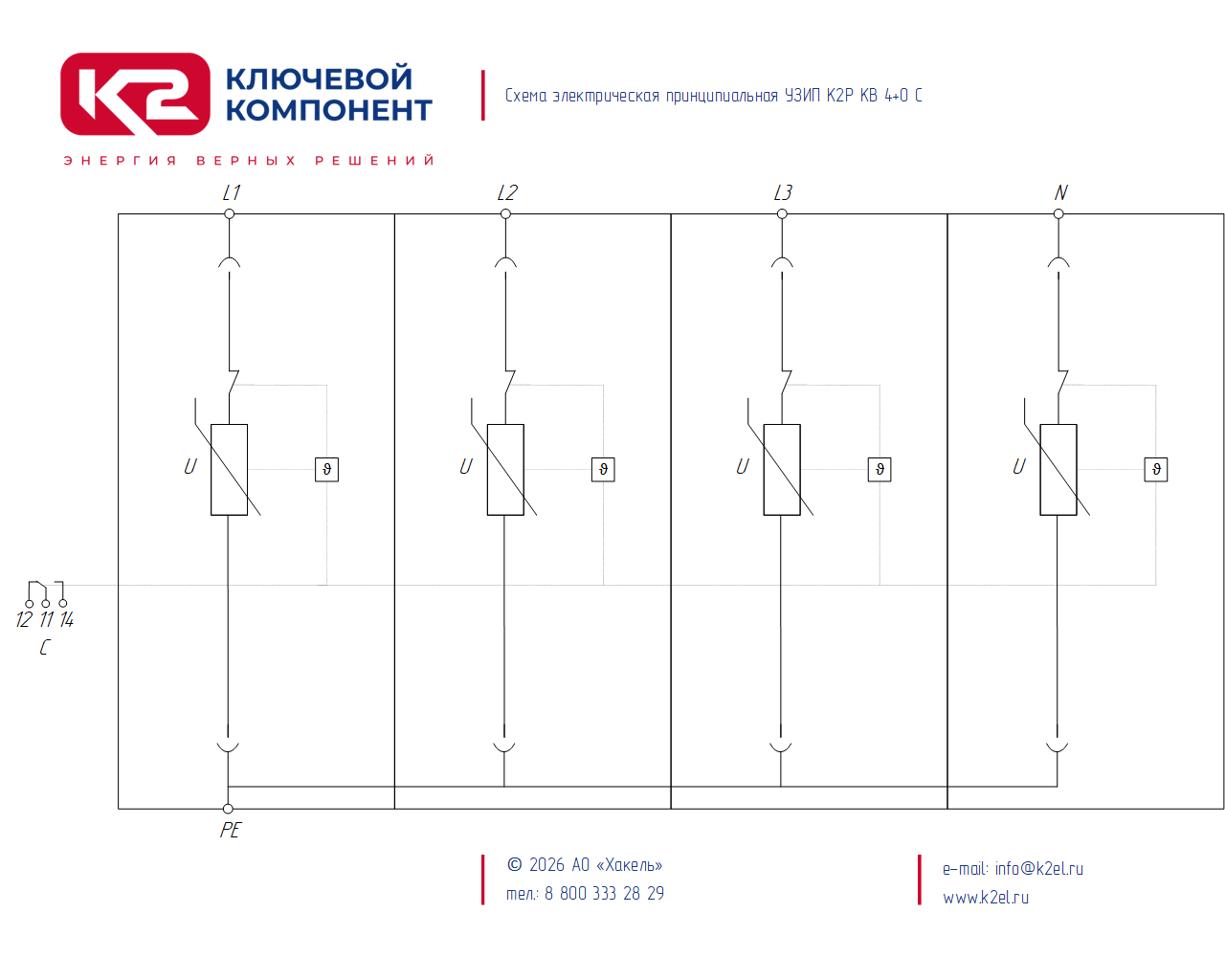

- Предназначено для защиты фазных и нулевого проводников от синфазных (продольных) перенапряжений в цепях L/PE, N/PE в системах переменного тока.

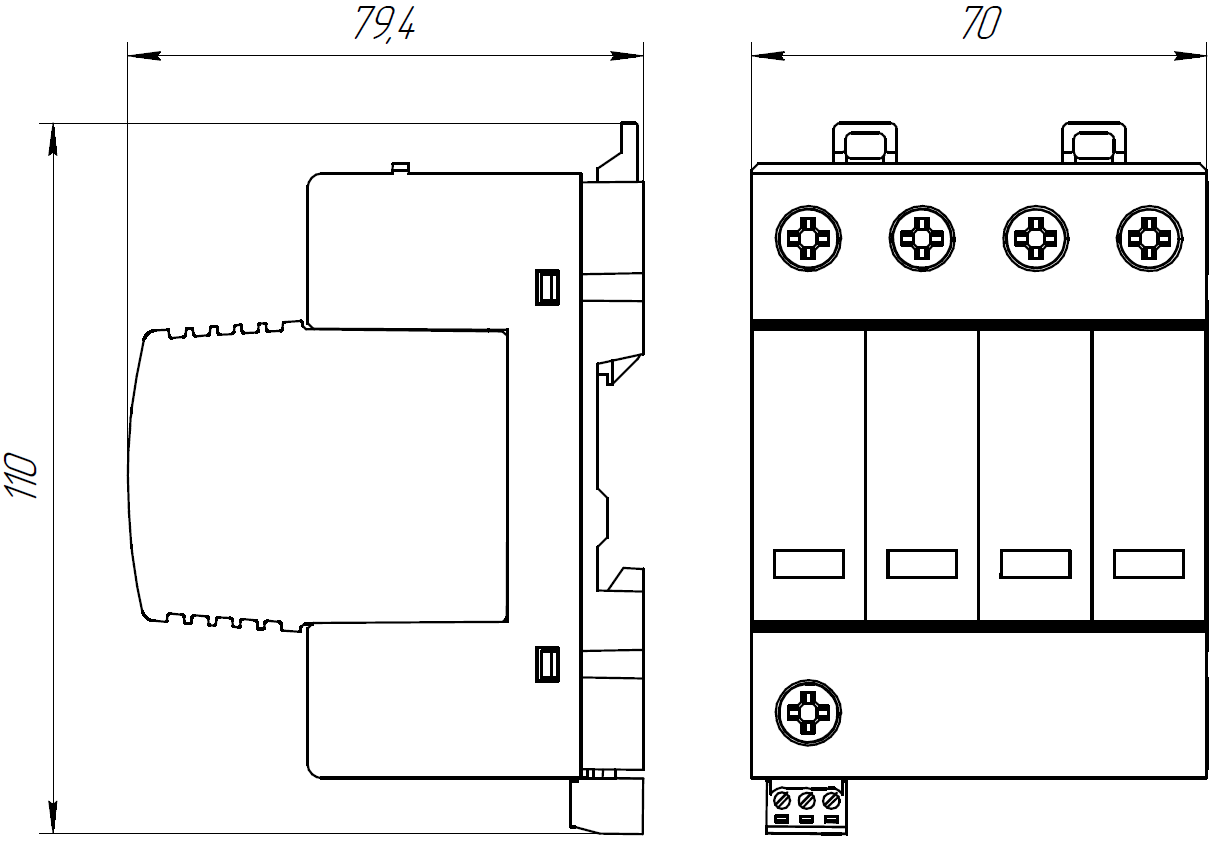

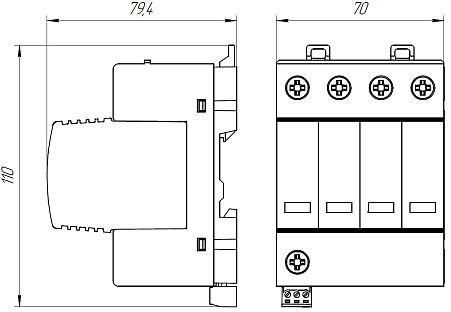

- Состоит из четырех сменных варисторных модулей и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- Способно отводить импульсы тока I_max(8/20) = 20 кА.
- Выпускается на номинальное напряжение системы U_о = 230/400 В AC.
- Обеспечивает уровень напряжения защиты при I_n U_p < 1.1 кВ.

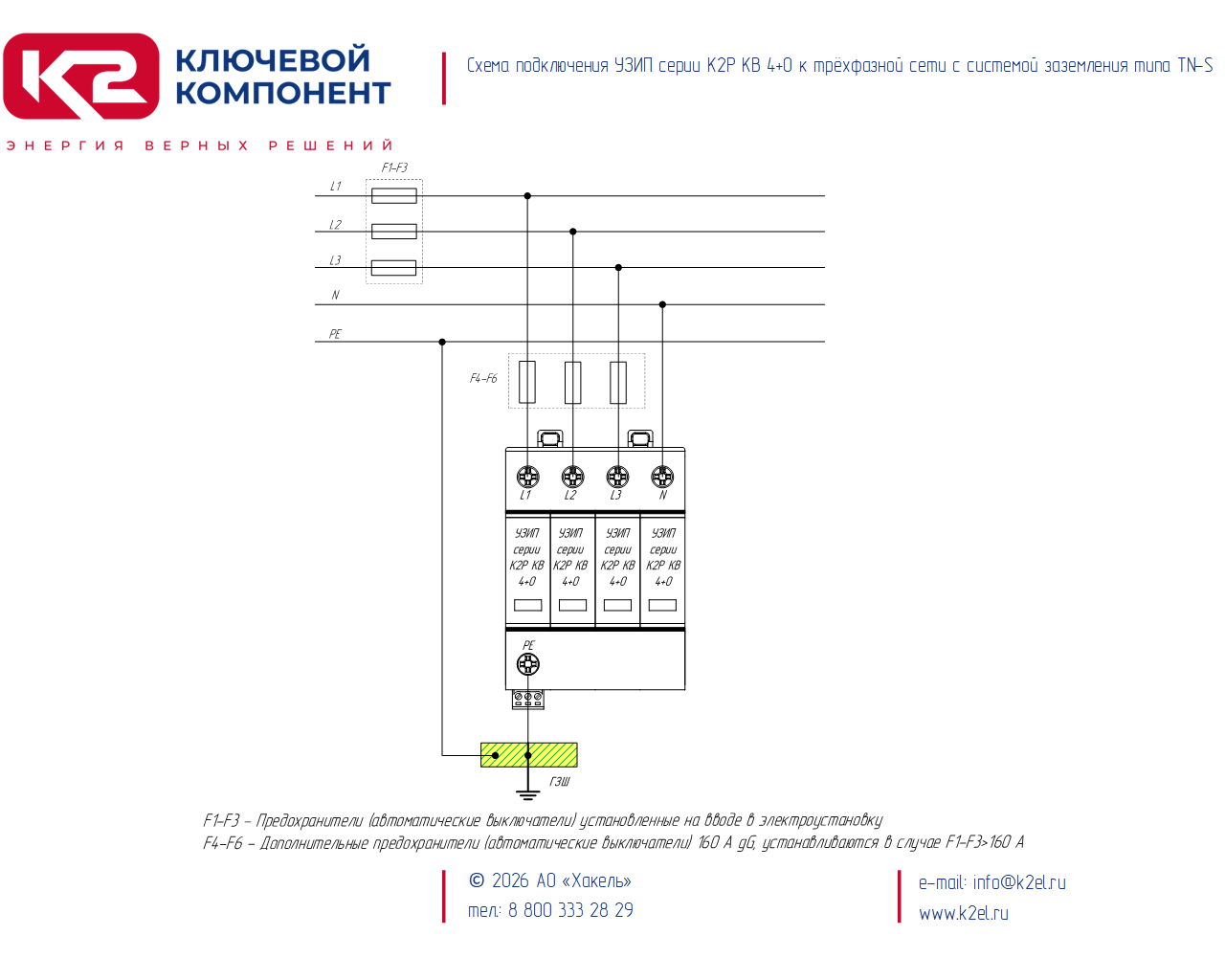

- Применяется в сетях с системой заземления типа TN-S.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
- Для удаленного контроля К2Р КВ23 230 4+0 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

К2Р - продуктовое направление выпускаемых  АО "Хакель"  УЗИП;
КВ - серия устройств  для защиты оборудования распределительных сетей до 1000 В в корпусе КС2;
23 - класс испытаний УЗИП по ГОСТ IEC 61643-11;
230 -  номинальное напряжение системы, U_о AC;
4+0 -количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р КВ23 230 4+0 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты  оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_max(8/20) = 20 кА, четыре полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

 • при расстоянии от точки установки УЗИП класса испытаний II+III до защищаемого оборудования менее 5 м необходимости в установке дополнительного устройства защиты класса испытаний III в непосредственной близости от оборудования не возникает.
 • в сетях переменного тока 230/400 В для отключения токов короткого замыкания при повреждении УЗИП рекомендуется использовать устройство безопасного отключения К2Р РТ2 30/4 С (№Р200 033) вместо защитных предохранителей.
