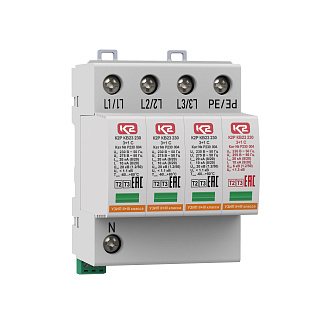

К2Р КВ23 230 3+1 С - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р230 004

27 682.00 ₽

с НДС 20% без НДС

Под заказ

Цена с НДС 20%

1 шт. на сумму 27 682.00 ₽

от 4 шт.

26 297.90 ₽

-5%

от 11 шт.

24 913.80 ₽

-10%

1 шт. на сумму 27 682.00 ₽

Описание

Четырехполюсное УЗИП класса испытаний II+III комбинированного типа. Применяется для защиты фазных и нулевого проводников в системах переменного тока от коммутационных перенапряжений в сетях с системами заземления типа TN-S, ТТ. Состоит из трех сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. U_o = 230/400 В АС. I_max_(L/N)(8/20) = 20 кА, I_max_(N/PE)(8/20) = 20 кА.

Описание

Характеристики

Документация

Эволюция устройства

Описание

Устройство К2Р КВ2 230 3+1 С, соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2(3) зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В и постоянного тока до 1500 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.

УЗИП класса испытаний II+III также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.

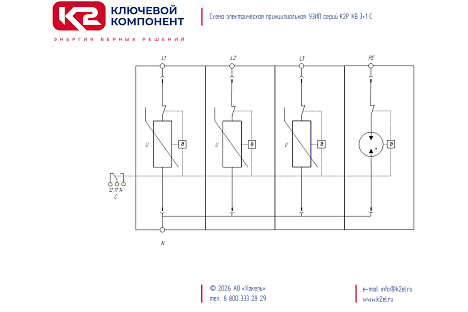

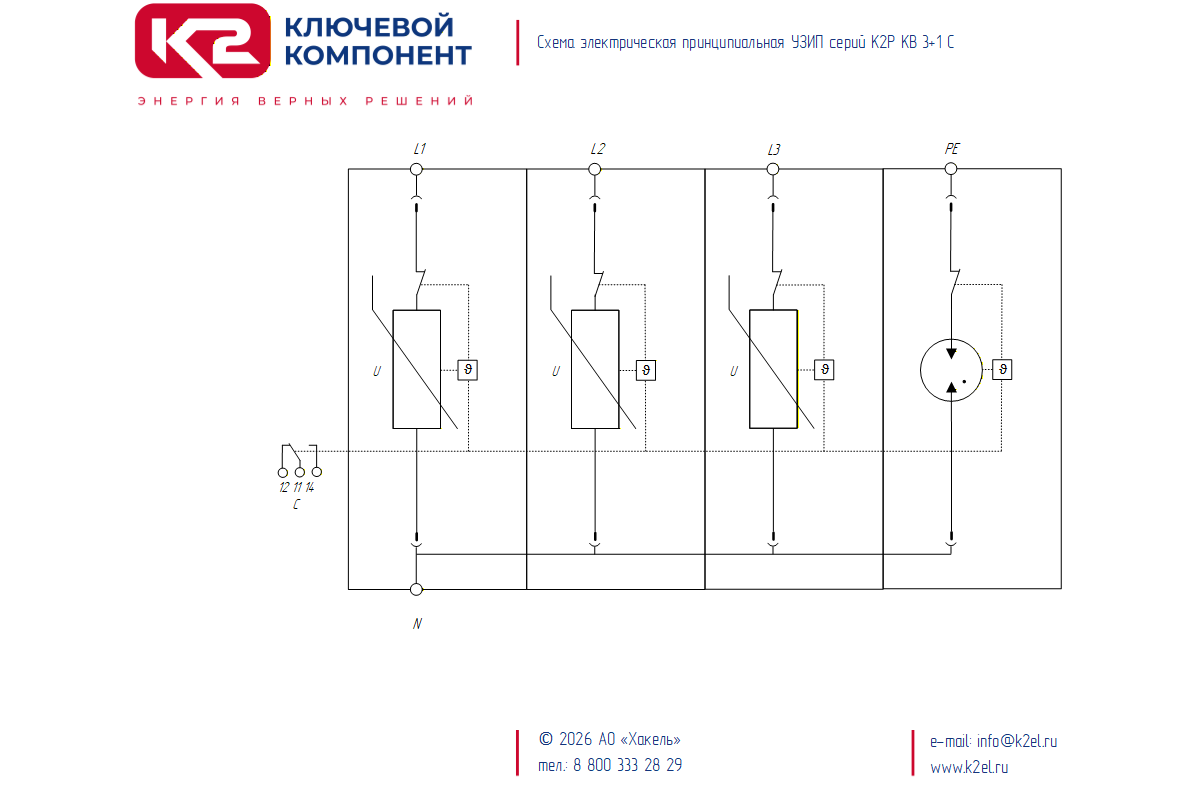

К2Р КВ23 230 3+1 С, ТУ 3428-002-79740390-2007 - четырехполюсное УЗИП класса испытаний II+III на основе оксидно-цинковых варисторов и газонаполненного разрядника.
- Предназначено для защиты фазных и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока непосредственно возле защищаемого оборудования.
- Состоит из трех сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- Способно отводить импульсы тока I_{max(L/N)(8/20)} = 20 кА, I_{max(N/PE)(8/20)}= 20 кА.
- Выпускается на номинальное напряжение системы U_о = 230/400 В AC.
- Обеспечивает уровень напряжения защиты при I_n U_p < 1.1 кВ.

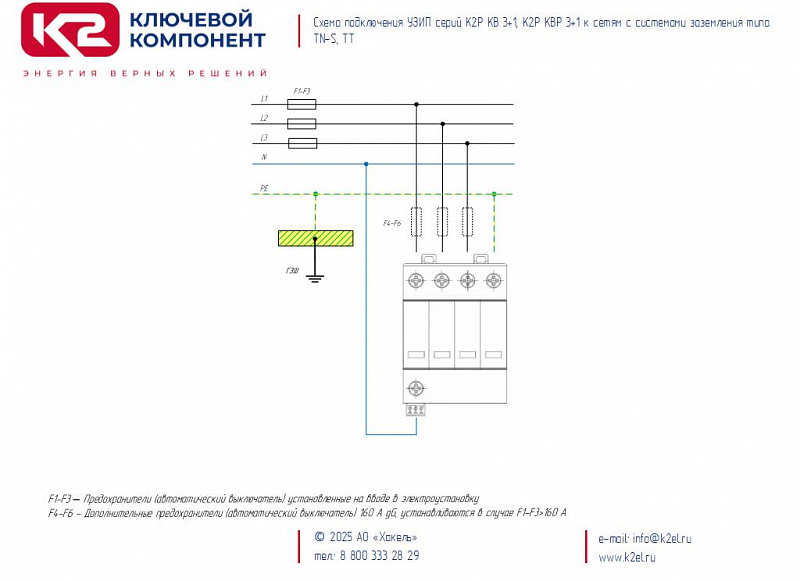

- Применяется в сетях с системами заземления типа TN-S и TT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
- Для удаленного контроля К2Р КВ23 230 3+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования К2Р КВ23 230 3+1 С, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление выпускаемых АО "Хакель" УЗИП;
КВ - серия устройств для защиты оборудования распределительных сетей до 1000 В в корпусе КС2;
23 - класс испытаний УЗИП по ГОСТ IEC 61643-11;
230 - номинальное напряжение системы, U_оAC;
3+1 -количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р КВ23 230 3+1 С, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинковых варисторов и газонаполненного разрядника, УЗИП класса испытаний II+III в соответствии с ГОСТ IEC 61643-11, U_о = 230 В АС, I_max_(8/20) = 20 кА, четыре полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:
• при расстоянии от точки установки УЗИП класса испытаний II+III до защищаемого оборудования менее 5 м необходимости в установке дополнительного устройства защиты класса испытаний III в непосредственной близости от оборудования не возникает.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1000 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

II+III

Количество полюсов

Применяются в сетях с системами заземления

TN-S, TT

Вид защиты

L/N

Номинальное рабочее напряжение, Uo

230 В AC

Максимальное длительное рабочее напряжение, Uс

275 B AC

Максимальный разрядный ток, Imax (8/20)

20 кА

Номинальный разрядный ток, In(8/20)

10 кА

Испытательный импульс, Uoc (1.2/50)

20 кВ

Уровень напряжения защиты при In, Up

< 1.1 кВ

Уровень напряжения защиты при Uoc, Up

< 1.1 кВ

Временное перенапряжение, Ut

335 В/5 с

Номинал защитного предохранителя

25 A gG

Номинальный ток короткого замыкания, Isccr

25 кАrms

Время срабатывания, tA

< 25 нс

Вид защиты

N/PE

Номинальное рабочее напряжение, Uo

230 В АС

Максимальное длительное рабочее напряжение, Uс

255 В АС

Максимальный разрядный ток, Imax (8/20)

20 кА

Номинальный разрядный ток, In(8/20)

10 кА

Испытательный импульс, Uoc (1.2/50)

6 кВ

Уровень напряжения защиты при In, Up

< 1.3 кВ

Уровень напряжения защиты при Uoc, Up

< 1 кВ

Отключающая способность сопровождающего тока, Ifi

100 А

Временное перенапряжение, Ut

1200 В / 0.2 с

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

со сменными модулями

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA6, UL94 V-0

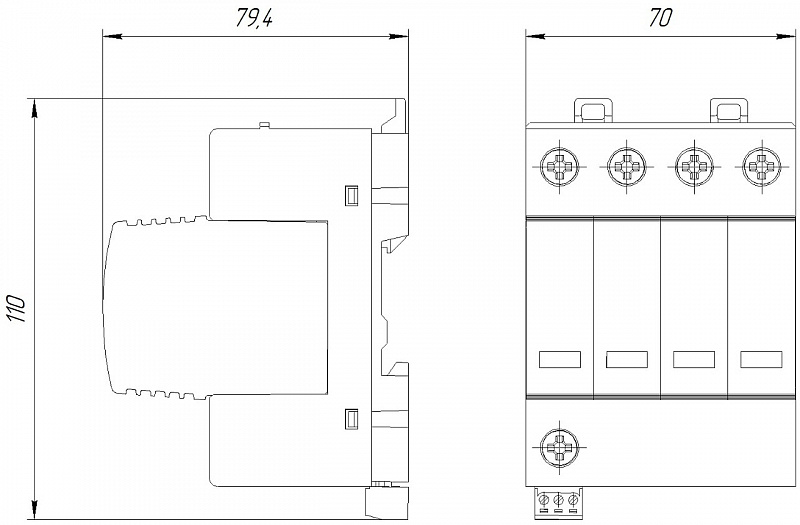

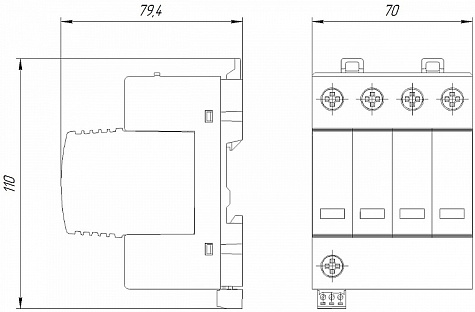

Весогабаритные характеристики

Ширина, мм

Высота, мм

110

Глубина, мм

79.4

Вес, кг

0.536

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - зеленый индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВэфф

- сопротивление изоляции

2*10⁷ Ом

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

- сечение проводника

0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный

- длина зачистки проводников

7 мм

- номинальный момент затяжки

0.2 H•м

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

У2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Атмосферное давление

от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

735 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

Р230 004

Наименование

К2Р КВ23 230 3+1 С - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-11-2013

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "УЗИП электрооборудования распределительный сетей до 1000 В", 2024

Модели для проектировщиков

STEP 3D-модель УЗИП в корпусе КС2 4С
