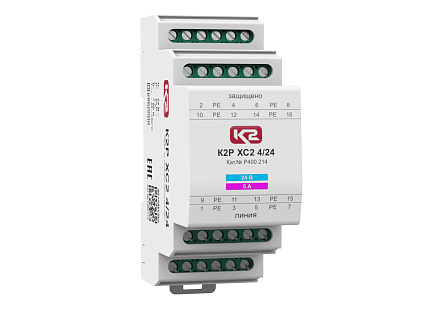

К2Р ХС2 4/24 - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р400 214

9 674.00 ₽

с НДС 22% без НДС

Под заказ

Цена с НДС 22%

1 шт. на сумму 9 674.00 ₽

от 32 шт.

9 190.00 ₽

от 52 шт.

8 707.00 ₽

10%

1 шт. на сумму 9 674.00 ₽

Описание

УЗИП в корпусе толщиной 37 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 4. U_o = 24 В DC. I_L = 5 А. I_n(8/20) = 2 кА. Скорость передачи данных до 1 Мбит/с. Выполнены на основе оксидно-цинковых варисторов.

Описание

Характеристики

Документация

Описание

Устройство К2Р ХС2 4/24, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП К2Р ХС2 4/24, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 37 мм для установки на DIN-рейку 35 мм:
- Количество защищаемых пар проводников - 4, подключение с помощью винтовых клемм 2.5 - 4.0 мм²;
- Устройство выполнено на основе оксидно-цинковых варисторов.
- Выпускаются на номинальное рабочее напряжение U_o = 24 В DC; номинальный ток I_L= 5 А;
- Способны пропускать номинальный разрядный ток I_n_(8/20)= 2 кА;
- Скорость передачи данных до 1 Мбит/с;
- Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку;
- Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.

Структура наименования К2Р ХС2 4/24, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
Х - корпус КИ4 толщиной 37 мм для крепления на DIN-рейку 35 мм; С2 - схема защиты на основе оксидно-цинковых варисторов;
4 - количество защищаемых пар проводников;
24 - номинальное рабочее напряжение линия-линия U_o = 24 В DC;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р ХС2 4/24, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 37 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 4, схема защиты на основе оксидно-цинковых варисторов, U_o= 24 В DC. I_L = 5 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм² или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя!

Характеристики

Общие электрические характеристики

Номинальный ток IL

5 А

Род тока

постоянный/переменный, 50 Гц

Характеристики вида защиты систем передачи данных

Количество защищаемых пар проводников

Количество защищаемых проводников

Номинальное рабочее напряжение DC, Uo

24 В

Номинальное рабочее напряжение AC, Uo

17 В

Максимальное длительное рабочее напряжение DC, Uc

28 В

Максимальное длительное рабочее напряжение AC, Uc

20 В

Категория испытаний по ГОСТ IEC 61643-21

C2, C3

C2 Номинальный разрядный ток (8/20), In, линия-линия

2 кА

C2 Номинальный разрядный ток (8/20), In, линия-PE

2 кА

С2 Уровень напряжения защиты, Up, линия-линия

≤ 118 В, при I=1 кА (8/20)

С2 Уровень напряжения защиты, Up, линия-РЕ

≤ 118 В, при I=1 кА (8/20)

С3 Уровень напряжения защиты, Up, линия-линия

≤ 60 В, при ΔU/Δt=1 кВ/мкс

С3 Уровень напряжения защиты, Up, линия-PE

< 60 В, при ΔU/Δt=1 кВ/мкс

Время срабатывания, tA, линия-линия

< 25 нc

Время срабатывания, tA, линия-РЕ

< 25 нc

Скорость передачи данных (частота среза)

1 Мбит (1 МГц)

Вносимая емкость, С, линия-линия

≤ 10 нФ

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

Высота, мм

Глубина, мм

66.8

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

0.5 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

0.25÷4.0 мм²

- гибкий многожильный

0.25÷4.0 мм²

Длина зачистки проводников

5÷6 мм

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

890 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

Р400 214

Наименование

К2Р ХС2 4/24 - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "УЗИП систем передачи данных управления контроля и измерения", 2024

Модели для проектировщиков

STEP 3D-модель корпуса КИ4 4 пары
