Описание

УЗИП в корпусе толщиной 37 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 3. U_o = 6 В DC. I_L = 0.25 А. I_n(8/20) = 20 кА. Схема защиты двухступенчатая: первая ступень защиты выполнена на трех газонаполненных разрядниках, вторая на трех TVS-диодах, с максимальной импульсной рассеиваемой мощностью Р_обр.= 1500 Вт. Ступени разделены шестью резисторами. Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с.

Описание

Характеристики

Документация

Описание

УЗИП К2Р ХМ5 3/6, ТУ 3428-002-79740390-2007 предназначены для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_в - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

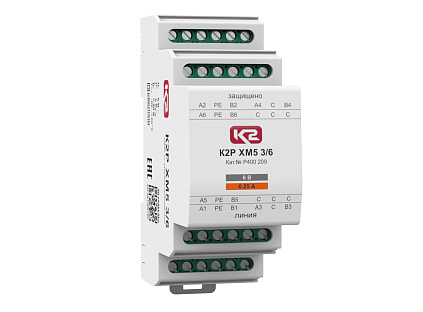

К2Р ХМ5 3/6, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 37 мм для установки на DIN-рейку 35 мм:
- Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с;
- Количество защищаемых пар проводников - 3, подключение с помощью винтовых клемм 2.5 - 4.0 мм²;

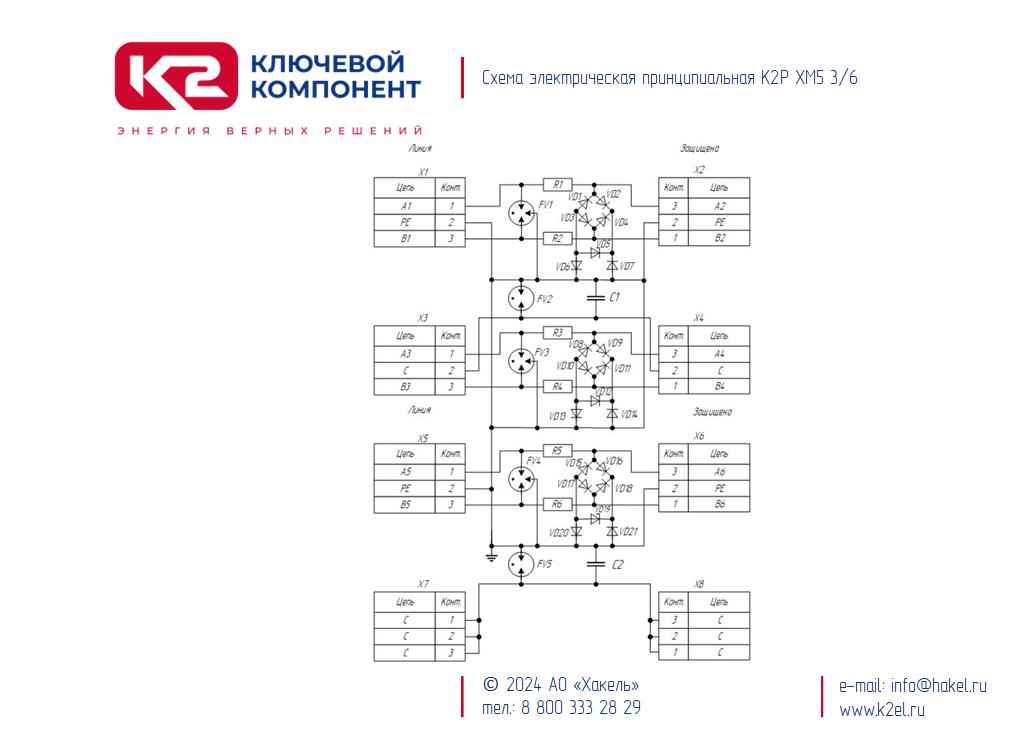

- Схема защиты двухступенчатая;
- Первая ступень защиты выполнена на трех трехэлектродных газонаполненных разрядниках, включенных в цепи Линия-Линия-РЕ;
- Вторая ступень защиты выполнена на на трех TVS-диодах с Р_ppm = 1500 Вт;
- Согласующие элементы - шесть сопротивлений;
- Выпускается на номинальное рабочее напряжение U_o = 6 B DC; номинальный ток I_L = 250 мА;
- Способны пропускать номинальный разрядный ток I_n_(8/20)= 20 кА;
- Скорость передачи данных до 10 Мбит/с;
- Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку;
- Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.

Структура наименования К2Р ХМ5 3/6, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
Х - корпус КИ4 толщиной 37 мм для крепления на DIN-рейку 35 мм; М5 - схема защиты для защиты линий последовательного интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с;
3 - количество защищаемых пар проводников;
6 - номинальное рабочее напряжение линия-линия U_o = 6 В DC;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р ХМ5 3/6, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты линий последовательного интерфейса RS-485, размещено в корпусе толщиной 37 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 3, двухступенчатая схема защиты, U_o= 6 В DC. I_L = 0.25 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:
• Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с;
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм² или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя!

Характеристики

Общие электрические характеристики

Номинальный ток IL

0.25 А

Род тока

постоянный/переменный, 50 Гц

Характеристики вида защиты систем передачи данных

Количество защищаемых пар проводников

Количество защищаемых проводников

Номинальное рабочее напряжение DC, Uo

6 В

Номинальное рабочее напряжение AC, Uo

4 В

Максимальное длительное рабочее напряжение DC, Uc

7 В

Максимальное длительное рабочее напряжение AC, Uc

5 В

Категория испытаний по ГОСТ IEC 61643-21

C2, C3, D1

D1 Импульсный ток (10/350), Iimp, линия-линия

2.5 кА

D1 Импульсный ток (10/350), Iimp, линия-РЕ

2.5 кА

D1 Импульсный ток (10/350), Iimp, линия+линия-РЕ

2.5 кА

C2 Номинальный разрядный ток (8/20), In, линия-линия

20 кА

C2 Номинальный разрядный ток (8/20), In, линия-PE

20 кА

C2 Номинальный разрядный ток (8/20), In, линия+линия-РЕ

20 кА

С2 Уровень напряжения защиты, Up, линия-линия

≤ 20 В, при I=1 кА (8/20)

С3 Уровень напряжения защиты, Up, линия-линия

≤ 50 В, при ΔU/Δt=1 кВ/мкс

Максимальная допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm

1500 Вт

Время срабатывания, tA, линия-линия

< 1 нc

Время срабатывания, tA, линия-РЕ

< 1 нс

Скорость передачи данных (частота среза)

10 Мбит (10 МГц)

Вносимое сопротивление, R

1.5 Ом

Вносимая емкость, С, линия-линия

≤ 1.5 нФ

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

Высота, мм

Глубина, мм

66.8

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

0.5 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

0.25÷4.0 мм²

- гибкий многожильный

0.25÷4.0 мм²

Длина зачистки проводников

5÷6 мм

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

150 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 15 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

Р400 209

Наименование

К2Р ХМ5 3/6 - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "УЗИП систем передачи данных управления контроля и измерения", 2024

Модели для проектировщиков

STEP 3D-модель корпуса КИ4 3 пары
