К2Р ХЛ6 4/24 - устройство защитное

Устройство К2Р ХЛ6 4/24, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

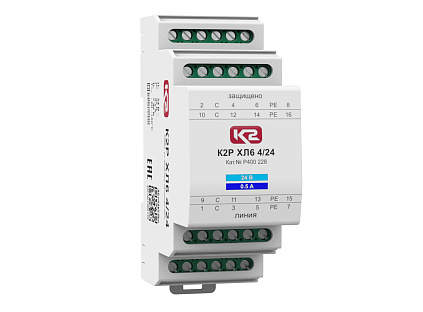

УЗИП К2Р ХЛ6 4/24, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 37 мм для установки на DIN-рейку 35 мм:
- Предназначено для защиты линий интерфейсов RS-232, 0-20 мА, 4-20 мА, включая протокол HART;
- Количество защищаемых пар проводников - 4, подключение с помощью винтовых клемм 2.5 - 4.0 мм²;
- Схема защиты двухступенчатая;

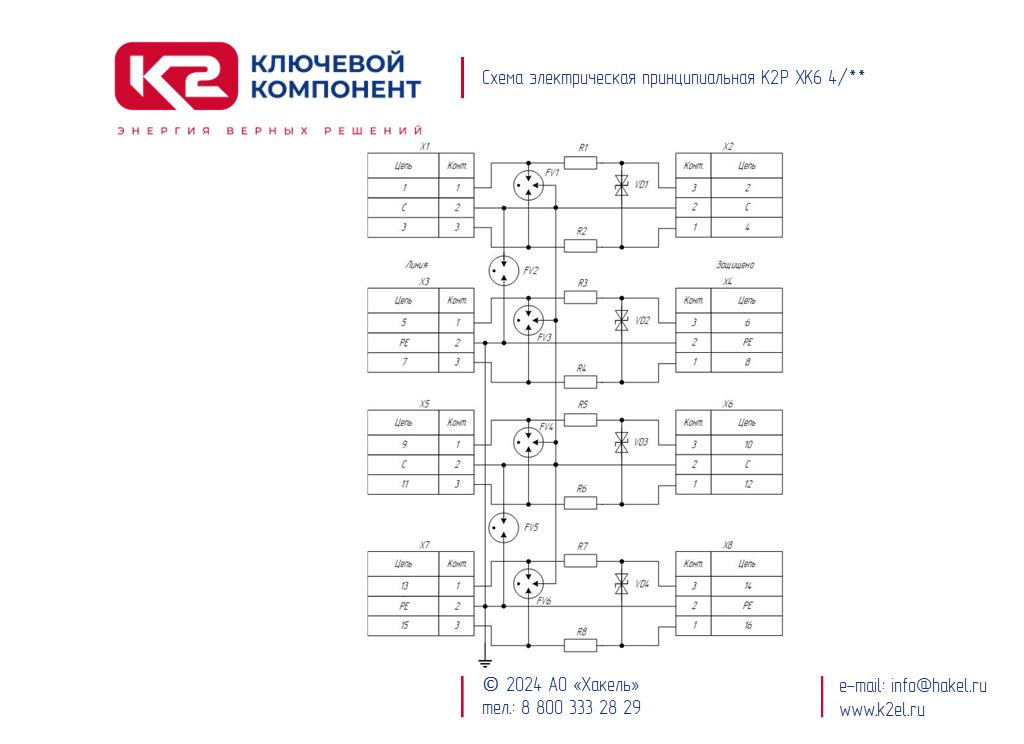

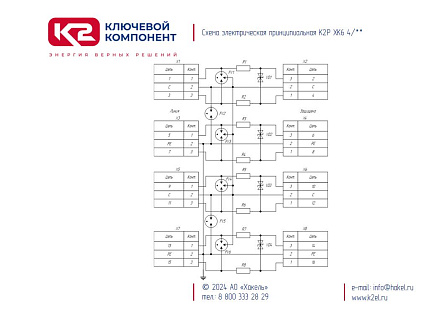

- Первая ступень защиты выполнена на четырех трехэлектродных газонаполненных разрядниках, включенных в цепи Линия-Линия-РЕ;
- Вторая ступень защиты выполнена на четырех TVS-диодах с Р_ppm = 1500 Вт, в цепи Линия-Линия, согласующие элементы - восемь сопротивлений;
- Выпускаются на номинальное рабочее напряжение U_o = 24 В DC;  номинальный ток I_L= 500 мА;
- Способны пропускать номинальный разрядный ток I_n(8/20) = 20 кА;
- Скорость передачи данных до 2,5 Мбит/с;
- Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку;
- Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.


Структура наименования К2Р ХЛ6 4/24, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
Х - корпус КИ4 толщиной 37 мм для крепления на DIN-рейку 35 мм; Л6 - схема защиты состоящая из трехэлектродного разрядника, двух сопротивлений и TVS-диода;
4 - количество защищаемых пар проводников;
24 - номинальное рабочее напряжение линия-линия U_o = 24 В DC;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р ХК6 4/24, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 37 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 4, двухступенчатая схема защиты, U_o= 24 В DC. I_L = 0.5 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:
• Предназначено для защиты линий интерфейсов RS-232, 0-20 мА, 4-20 мА, включая протокол HART;
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм² или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя!
