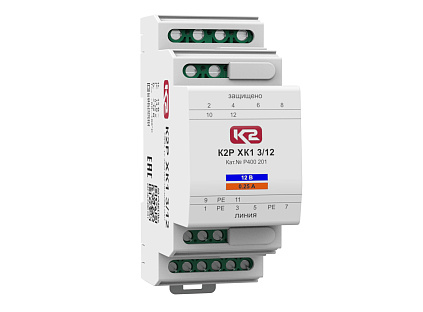

К2Р ХК1 3/12 - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер Р400 201Копировать
Добавить в сравнение
с НДС 22% без НДС10 965.00 ₽Под заказ1 шт. на сумму 10 965.00 ₽
от 28 шт.10 417.00 ₽5%от 46 шт.9 869.00 ₽10%от 28 шт.8 539.00 ₽5%от 46 шт.8 089.00 ₽10%1 шт. на сумму 10 965.00 ₽
ОписаниеПодробнее о продукте (PDF)УЗИП в корпусе толщиной 37 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 3. Uo = 12 В DC. IL = 0.25 А. In(8/20) = 20 кА. Скорость передачи данных до 3 Мбит/с. Схема защиты двухступенчатая: три трехэлектродных газонаполненных разрядника, девять TVS-диодов, соединенных звездой в цепях Линия-Линия-РЕ, согласующие элементы - шесть сопротивлений. Предназначено для защиты линий интерфейса RS-485.
ОписаниеХарактеристикиДокументацияОписаниеУстройство К2Р ХК1 3/12, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП К2Р ХК1 3/12, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 37 мм для установки на DIN-рейку 35 мм:- Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 1 Мбит/с;- Первая ступень защиты выполнена на трех трехэлектродных газонаполненных разрядниках, включенных в цепи Линия-Линия-РЕ;- Количество защищаемых пар проводников - 3, подключение с помощью винтовых клемм 2.5 - 4.0 мм²;- Схема защиты двухступенчатая;
- Вторая ступень защиты выполнена на на девяти TVS-диодах с Рppm = 1500 Вт, в цепях 2*Линия-Линия, 1*Линия-РЕ, соединение звездой;- Согласующие элементы - шесть сопротивлений;
- Выпускаются на номинальное рабочее напряжение Uo = 12 В DC; номинальный ток IL= 250 мА;
- Способны пропускать номинальный разрядный ток In(8/20) = 20 кА;
- Скорость передачи данных до 3 Мбит/с;- Дополнительный контакт на тыльной стороне корпуса для заземления на DIN-рейку;
- Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.
Структура наименования К2Р ХК1 3/12, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";
Х - корпус КИ4 толщиной 37 мм для крепления на DIN-рейку 35 мм; К1 - схема защиты состоящая из трехэлектродного разрядника, двух сопротивлений и трех TVS-диодов, соединенных звездой;
3 - количество защищаемых пар проводников;
12 - номинальное рабочее напряжение линия-линия Uo = 12 В DC;
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: К2Р ХК1 3/12, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА и сигнальных цепей, размещено в корпусе толщиной 37 мм для крепления на DIN-рейку 35 мм, количество защищаемых пар проводников - 3, двухступенчатая схема защиты, Uo= 12 В DC. IL = 0.25 А. Выпускается по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 3 Мбит/с;
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм2 или через заземляющий контакт. Заземляющий проводник должен иметь по возможности наименьшую длину. Способ заземления по выбору потребителя!
ХарактеристикиОбщие электрические характеристикиНоминальный ток IL0.25 АРод токапостоянный/переменный, 50 ГцХарактеристики вида защиты систем передачи данныхКоличество защищаемых пар проводников3Количество защищаемых проводников6Номинальное рабочее напряжение DC, Uo12 ВНоминальное рабочее напряжение AC, Uo9 ВМаксимальное длительное рабочее напряжение DC, Uc14 ВМаксимальное длительное рабочее напряжение AC, Uc10 ВКатегория испытаний по ГОСТ IEC 61643-21C2, C3, D1Режим повреждения по ГОСТ IEC 61643-21режим 1, режим 2D1 Импульсный ток (10/350), Iimp, линия-линия2.5 кАD1 Импульсный ток (10/350), Iimp, линия-РЕ2.5 кАD1 Импульсный ток (10/350), Iimp, линия+линия-РЕ2.5 кАC2 Номинальный разрядный ток (8/20), In, линия-линия20 кАC2 Номинальный разрядный ток (8/20), In, линия-PE20 кАC2 Номинальный разрядный ток (8/20), In, линия+линия-РЕ20 кАС2 Уровень напряжения защиты, Up, линия-линия≤ 28 В, при I=1 кА (8/20)С3 Уровень напряжения защиты, Up, линия-линия≤ 19 В, при ΔU/Δt=1 кВ/мксМаксимальная допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm1500 ВтВремя срабатывания, tA, линия-линия< 1 нcВремя срабатывания, tA, линия-РЕ< 1 нсСкорость передачи данных (частота среза)3 Мбит (3 МГц)Полоса частот≤ 3.25 МГц, ослабление < 3 дБИзмеренное значение ослабления сигнала≤ 0.15 дБ, на f = 1 МГцВносимое сопротивление, R2.2 ОмВносимая емкость, С, линия-линия≤ 1.5 нФКорпусТип корпусамоноблочныйКоличество модулей DIN2МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм37Высота, мм91Глубина, мм66.8Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм0.5 H•мCечение присоединяемых проводников:- жесткий одножильный0.25÷4.0 мм²- гибкий многожильный0.25÷4.0 мм²Длина зачистки проводников5÷6 ммЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C...+80°CГарантийный срок5 летСредняя наработка до отказа, Тср250 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерР400 201НаименованиеК2Р ХК1 3/12 - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
