К2Р ФМР3/32 - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р301 012

49 069 ₽

Под заказ

Описание

УЗИП класса испытаний III со встроенным трехфазным помехоподавляющим фильтром для сетей с системой заземления типа TN-S, TN-C. U_o= 230/400 В AC, I_L= 32 A.

Описание

Характеристики

Документация

Описание

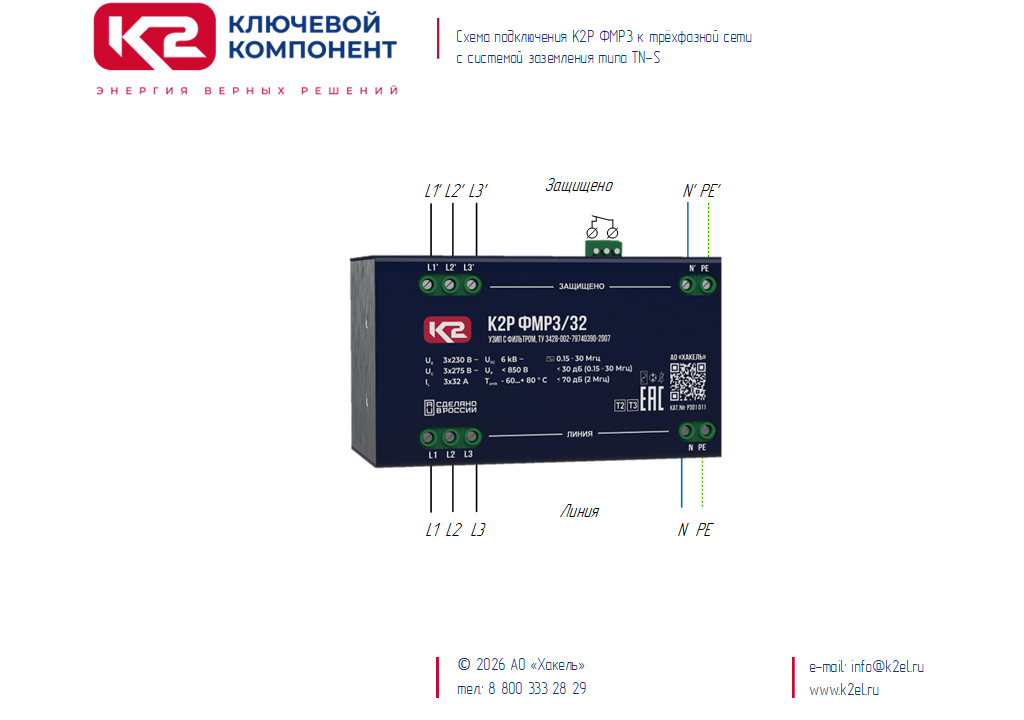

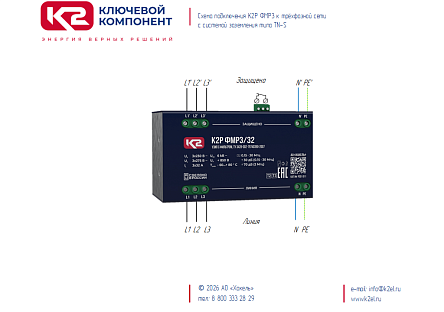

Устройство К2Р ФМР3/32, ТУ 3428-002-79740390-2007 представляет собой трехфазное УЗИП класса испытаний III согласно ГОСТ IEC 61643-11-2013 со встроенным трехфазным помехоподавляющим фильтром, устанавливаются после УЗИП класса испытаний II в распределительные щиты непосредственно возле защищаемого оборудования в соответствии с ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013.

Предназначено для защиты чувствительного электронного оборудования от импульсных перенапряжений и высокочастотных помех в низковольтных силовых распределительных системах переменного/постоянного тока до 1000 В.

К2Р ФМР3/32, ТУ 3428-002-79740390-2007 - УЗИП класса испытаний III со встроенным трехфазным помехоподавляющим фильтром.

- Предназначено для защиты оборудования в цепях L/N, L/РЕ, N/PE от высокочастотных помех и импульсных перенапряжений.

- Выпускается на номинальный рабочий ток I_L= 32 A, номинальное рабочее напряжение U_o= 230/400 В AC. Возможно изготовление изделий на другие напряжения по запросу.

- Применяется в сетях с системами заземления типа TN-S, TN-C.

- В конструкции фильтра применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000.

- Встроенное УЗИП выполнено по двухступенчатой схеме с использованием варисторов в цепи L/N и газонаполненного разрядника в цепи N/PE.

- Для удаленного контроля устройство cнабжено “сухими” контактами дистанционной сигнализации. В исправном состоянии все контакты DS замкнуты, в аварийном 1(3) - 2 разомкнуты.

- Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.

Структура наименования К2Р ФМР3/32, ТУ 3428-002-79740390-2007:

К2Р - продуктовое направление УЗИП АО «Хакель»;

ФМ - серия устройств для защиты оборудования распределительных сетей до 1000 В со встроенным помехоподавляющим фильтром в металлическом корпусе;

Р - исполнение металлического корпуса;

3 - количество фаз;

32 - номинальный ток нагрузки, I_L;

ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р ФМР3/32, ТУ 3428-002-79740390-2007 - УЗИП класса испытаний III со встроенным помехоподавляющим фильтром производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В, U_о = 3*230 В АС, I_L = 32 A. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:
• При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Не соблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра;
• выпускается взамен устройств предыдущего поколения: PI-3k32 (№30 301).

Характеристики

Общие электрические характеристики

Номинальный ток IL

32 А

Род тока

переменный, 50 Гц

Характеристики вида защиты электрооборудования сетей до 1000 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

III

Количество полюсов

Применяются в сетях с системами заземления

TN-C, TN-S

----------

Вид защиты

L/N

Номинальное рабочее напряжение, Uo

230 В AC

Максимальное длительное рабочее напряжение, Uс

275 B AC

Номинальный разрядный ток, In(8/20)

10 кА

Испытательный импульс, Uoc (1.2/50)

6 кВ

Уровень напряжения защиты при Uoc, Up

< 850 В

Номинал защитного предохранителя

32 A gG

Номинальный ток короткого замыкания, Isccr

6 кАrms

Время срабатывания, tA

< 25 нс

----------

Вид защиты

N/PE

Номинальный разрядный ток, In(8/20)

20 кА

Испытательный импульс, Uoc (1.2/50)

10 кВ

Уровень напряжения защиты при Uoc, Up

< 1.5 кВ

Временное перенапряжение, Ut

1200 В / 0.2 с

Время срабатывания, tA

< 100 нс

Характеристики помехоподавляющего фильтра

Параметры фильтра:

Полоса заграждения фильтра

0.15-30 МГц

Затухание фильтра:

- в полосе заграждения

не менее 30 дБ

- максимальное значение

≥ 70 дБ на частоте 2 МГц

Постоянные фильтра:

- Сх

0.15 мкФ, 0.68 мкФ

- Сy

2*47 нФ

- L

2.15 мГн

Корпус

Тип корпуса

моноблочный

Монтаж

DIN-рейка 35 мм

Материал корпуса

сталь/дюралюминий

Цвет корпуса

синий

Весогабаритные характеристики

Ширина, мм

165

Глубина, мм

Высота, мм

103

Вес, кг

1.5

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

2.5 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

⩽ 16 мм²

- гибкий многожильный

⩽ 10 мм²

Сигнализация исправного состояния, цепи управления и передачи данных

Дистанционная сигнализация

одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВ

- максимально коммутируемый ток AC

3 A

- максимально коммутируемое напряжение AC

250 В

- сечение проводника

2.5 мм²

Эксплуатационные характеристики

Категория размещения

внутреннее

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C - +80°C

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Гарантийный срок

5 лет

Cрок эксплуатации

≥ 10 лет

Информация для заказа

Каталожный номер

Р301 012

Наименование

К2Р ФМР3/32 - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

Количество в упаковке

1 шт.

Минимальный заказ

1 шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015 Сертификат соответствия СДС ИНТЕРГАЗСЕРТ Устройств защиты от импульсных перенапряжений, ТУ 3434-002-79740390-2007 часть 1-3 (изменение 14)

Модели для проектировщиков

STEP 3D-модель УЗИП К2Р ФМР3/25, 32
