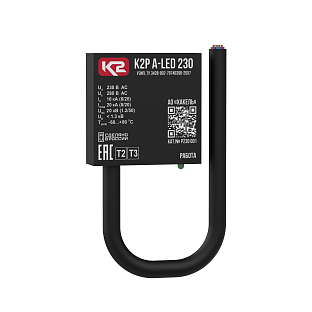

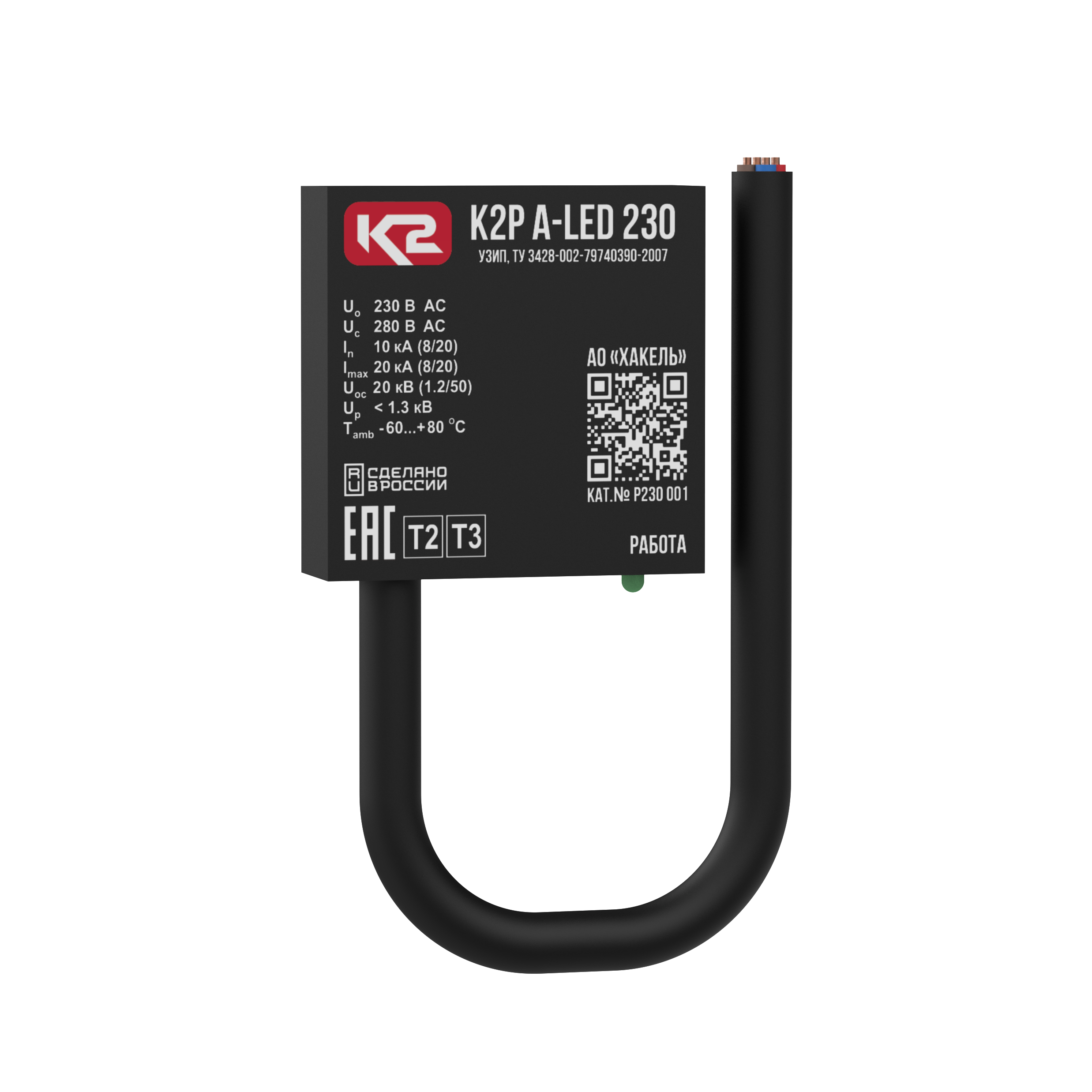

К2Р A-LED 230 - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р230 001

4 099.00 ₽

с НДС 22% без НДС

Под заказ

Цена с НДС 22%

1 шт. на сумму 4 099.00 ₽

от 74 шт.

3 894.05 ₽

от 122 шт.

3 689.10 ₽

10%

1 шт. на сумму 4 099.00 ₽

Описание

Однофазное УЗИП класса испытаний II+III комбинированного типа для защиты уличных светодиодных светильников от импульсных перенапряжений. U_о= 230 В АС, I_max_(8/20) = 20 кА.

Описание

Характеристики

Документация

Описание

К2Р A-LED 230, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний II+III комбинированного типа, предназначенное, в первую очередь, для защиты уличных светодиодных светильников от импульсных перенапряжений. Применяется в низковольтных электрических сетях в пределах 1 – 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003) в качестве второй ступени защиты, в соответствии с ГОСТ Р 50571-4-44-2019, ГОСТ Р 50571.5.53-2013 и ГОСТ IEC 61643-11-2013.

К2Р A-LED 230, ТУ 3428-002-79740390-2007:
• Предназначено для защиты уличных светодиодных светильников от импульсных перенапряжений в цепях L/N, L(N)/PE, источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения, отдаленные разряды молнии;
• Выпускается на номинальное рабочее напряжение U_o = 230 B AC для применения в однофазных сетях с системой заземления типа TN-S;

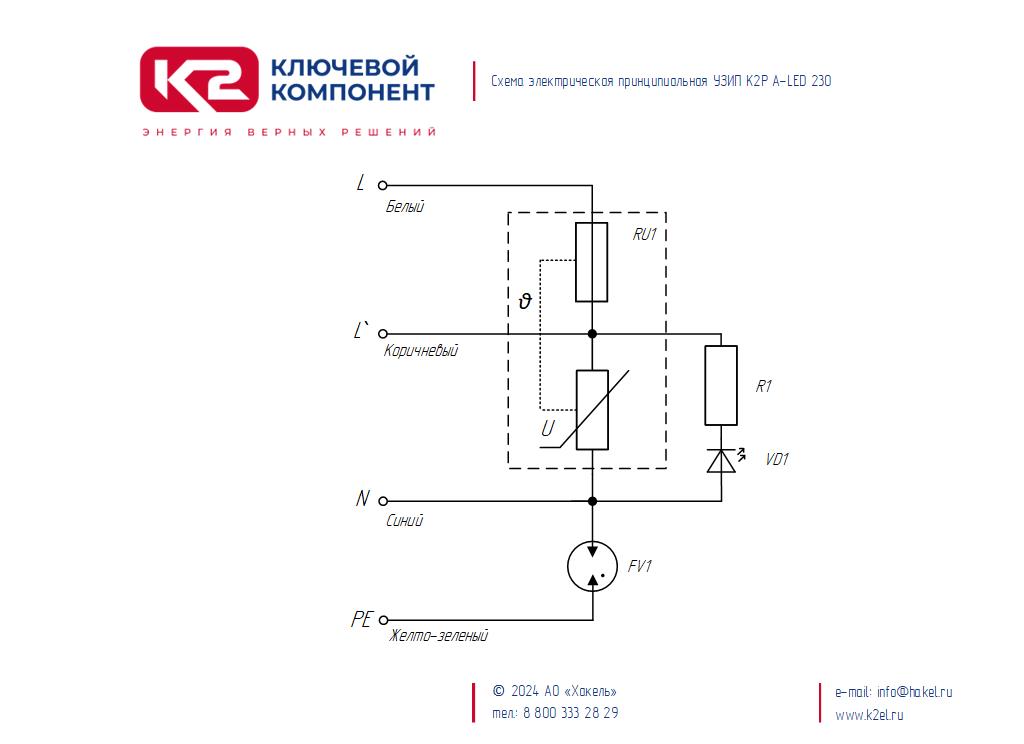

• Схема устройства выполнена на основе соединенных последовательно оксидно-цинкового варистора и газонаполненного разрядника, с защитой как от продольных (провод/земля), так и от поперечных (провод/провод) перенапряжений;
• Варистор снабжен встроенным терморасцепителем, который срабатывает при повреждении (перегреве) варистора;
• Визуальный контроль исправного состояния устройства, при наличии питания, проводится с помощью светодиода зеленого свечения, установленного в цепи терморасцепителя. В исправном состоянии светодиод светится, в аварийном - нет;
• Устройство выполнено во влаго- и пыленепроницаемом пластмассовом корпусе, не поддерживающем горение. Степень защиты оболочки - IP66/IP67;
• Компактные размеры устройства позволяют устанавливать его в кабель-канал, распределительную коробку или непосредственно внутри корпуса защищаемого оборудования;
• Для подключения к защищаемой цепи из корпуса выведен 4-х жильный гибкий кабель стандартной длины 26 ± 1 см с сечением жил 2.5 мм². Каждая жила имеет свой цвет, что позволяет не допустить ошибок при подключении УЗИП к защищаемому оборудованию;

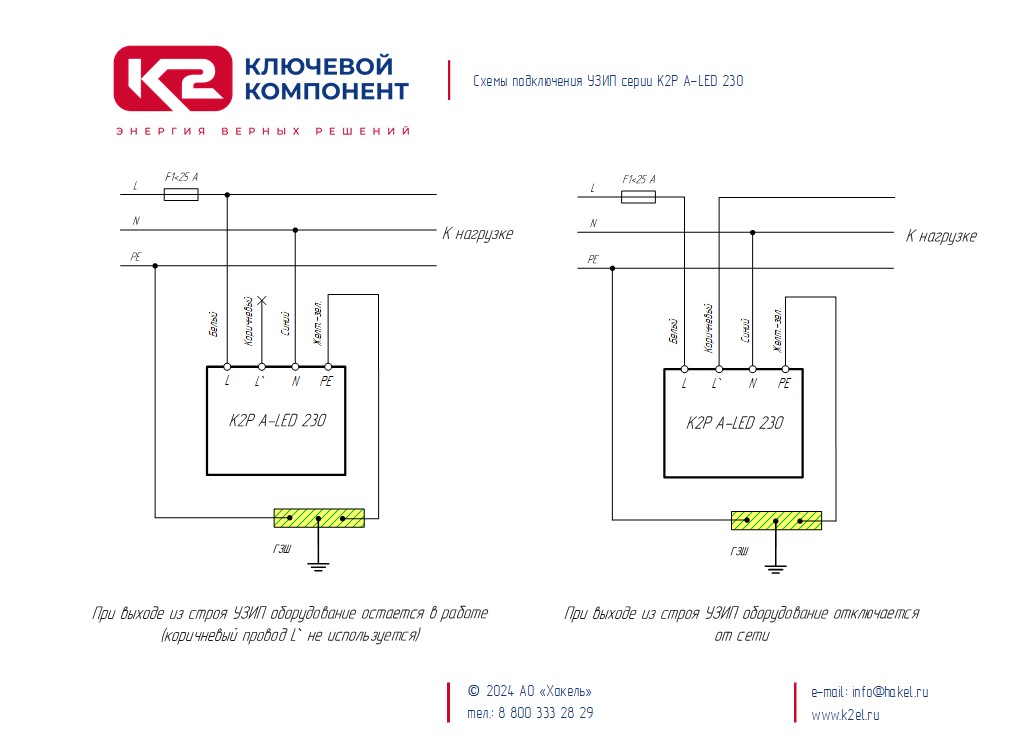

• Два варианта включения УЗИП: с отключением и без отключения защищаемого оборудовании в случае выхода из строя УЗИП.

Структура наименования К2Р A-LED 230, ТУ 3428-002-79740390-2007:
К2Р - продуктовое направление УЗИП АО "Хакель";

А - наименование внутренней схемы защиты;

LED - серия УЗИП для защиты уличных светодиодных светильников;

230 - номинальное напряжение системы, U_о AC;

ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: К2Р A-LED 230, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты светодиодных светильников, класса испытаний II+III в соответствии с ГОСТ IEC 61643-11, U_о= 230 В АС, I_max_(8/20) = 20 кА, два полюса, схема включения для защиты от продольных и поперечных перенапряжений. Выпускаются по ТУ 3428-002-79740390-2007.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

II+III

Количество полюсов

Применяются в сетях с системами заземления

TN-S

Вид защиты

L/N

Номинальное рабочее напряжение, Uo

230 В AC

Номинальное рабочее напряжение, Uo

300 В DC

Максимальное длительное рабочее напряжение, Uс

280 B AC

Максимальное длительное рабочее напряжение, Uс

400 B DC

Максимальный разрядный ток, Imax (8/20)

20 кА

Номинальный разрядный ток, In(8/20)

10 кА

Испытательный импульс, Uoc (1.2/50)

20 кВ

Уровень напряжения защиты при Uoc, Up

< 1.3 кВ

Временное перенапряжение, Ut

500 В / 5 с

Номинал защитного предохранителя

25 A gG

Номинальный ток короткого замыкания, Isccr

6 кАrms

Время срабатывания, tA

< 25 нс

Вид защиты

N/PE

Максимальный разрядный ток, Imax (8/20)

20 кА

Номинальный разрядный ток, In(8/20)

10 кА

Испытательный импульс, Uoc (1.2/50)

20 кВ

Уровень напряжения защиты при Uoc, Up

< 1.3 кВ

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

моноблочный

Монтаж

в защищаемое оборудование

Материал корпуса

ABS пластик POLYLAC PA-765, UL94 V-0

Цвет корпуса

черный

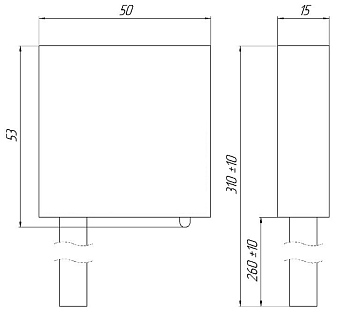

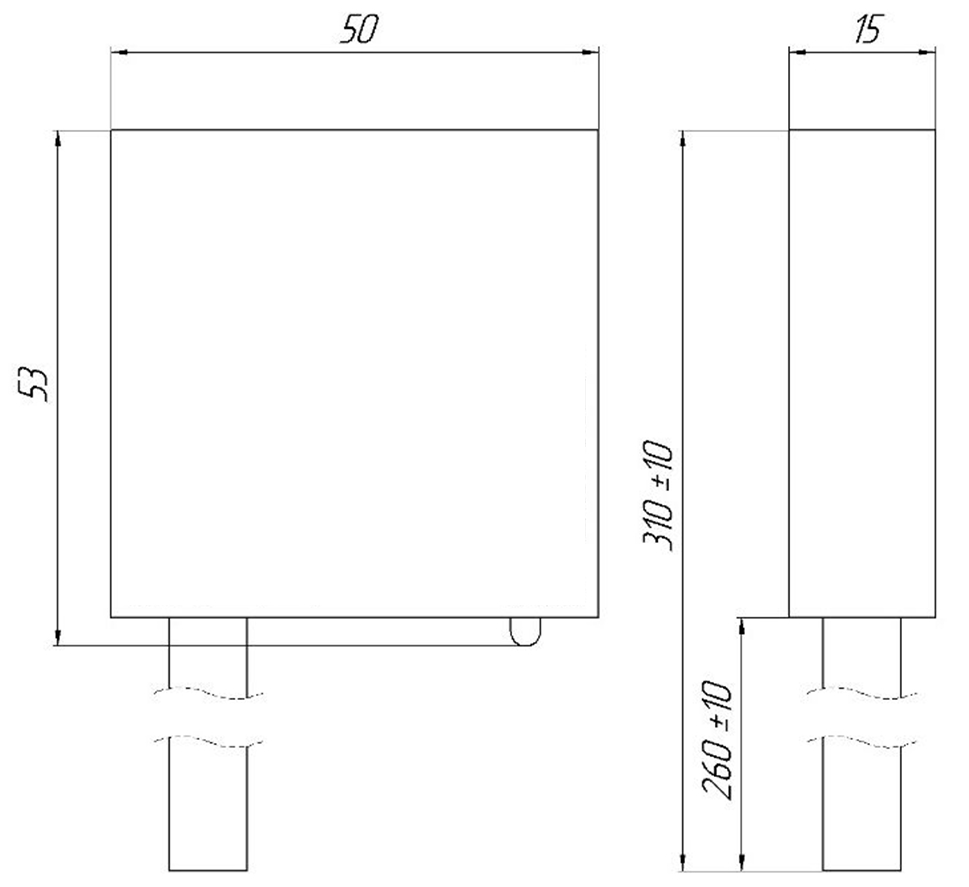

Весогабаритные характеристики

Ширина, мм

Высота, мм

Глубина, мм

Вес, кг

0.13

Клеммы и присоединяемые проводники

Монтажный проводник

Гибкий кабель 4х2.5 мм², L=260±10 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Светодиодная сигнализация

исправное состояние - зеленое свечение светодиода

Ток потребления светодиодной сигнализации

< 1 мА

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Степень защиты по ГОСТ 14254-2015

IP66/IP67

Рабочая температура

-60°C...+80°C

Гарантийный срок

5 лет

Средний срок службы до списания, Тсл.ср.сп

≥ 10 лет

Информация для заказа

Каталожный номер

Р230 001

Наименование

К2Р A-LED 230 - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-11-2013

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ
