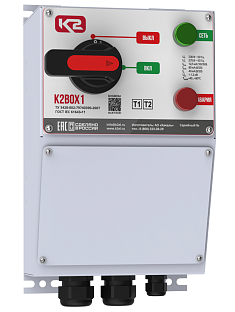

K2BOX1 - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер Р120 008

96 545.00 ₽

с НДС 22% без НДС

Под заказ

Цена с НДС 22%

1 шт. на сумму 96 545.00 ₽

от 4 шт.

91 717.75 ₽

от 6 шт.

86 890.50 ₽

10%

1 шт. на сумму 96 545.00 ₽

Описание

Однофазное УЗИП класса испытаний I+II комбинированного типа с функцией безопасного отключения, с элементами управления и индикации в металлическом корпусе выполненное в уличном исполнении со степенью защиты IP54. Применяется для защиты фазного и нулевого проводников в системах переменного тока. U_o = 230 В АС. I_imp_{(L/N)(10/350)} = 12.5 кА, I_imp_{(N/PE)(10/350)}= 25 кА.

Описание

Характеристики

Документация

Описание

Устройство K2BOX1, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

K2BOX1, ТУ 3428-002-79740390-2007 – однофазное УЗИП класса испытаний I+II на основе оксидно-цинкового варистора и газонаполненного разрядника с элементами управления и индикации в металлическом корпусе.

• Предназначено для защиты фазного и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока.
• Способно отводить импульсы тока I_imp_{(L/N)(10/350)} = 12.5 кА, I_max_(L/N)(8/20) = 80 кА, I_imp_{(N/PE)(10/350)} = 25 кА.
• Выпускается на номинальное напряжение системы U_о = 230 В АС.
• Применяется в сетях с системами заземления типа TN-S, TT и IT.
• Визуальный контроль наличия напряжения на полюсах устройства организован с помощью лампы "Работа";
• В случае выхода из строя нелинейных элементов загорается лампа "Авария";
• Интеграция функций защиты, контроля и отключения в одном устройстве обеспечивает согласованную работу всех элементов, повышает надёжность системы и упрощает проектирование и монтаж.

Структура наименования K2BOX1, ТУ 3428-002-79740390-2007:

К2BOX - серия устройств для защиты оборудования распределительных сетей до 1000 В в металлическом корпусе;
1 - количество фаз;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: K2BOX1 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В в металлическом корпусе, УЗИП класса испытаний I+II в соответствии с ГОСТ IEC 61643-11, U_o= 230 В АС, I_imp_{(L/N)(10/350)} = 12.5 кА, одна фаза, схема включения для защиты от противофазных (поперечных) перенапряжений. Выпускается по ТУ 3428-002-79740390-2007.

Характеристики

Общие электрические характеристики

Номинальное напряжение, Uo

230 B

Максимальное рабочее напряжение

275 В АС

Род тока

переменный, 50 Гц

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

I+II

Количество полюсов

Применяются в сетях с системами заземления

TN-S, TT

----------

Вид защиты

L/N

Номинальное рабочее напряжение, Uo

230 В AC

Максимальное длительное рабочее напряжение, Uс

275 B AC

Импульсный ток, Iimp (10/350)

12.5 кА

Коммутируемый заряд, Q

6.25 A×с

Удельная энергия, W/R

39 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

80 кА

Номинальный разрядный ток, In(8/20)

40 кА

Уровень напряжения защиты при Iimp, Up

< 1.2 кB

Временное перенапряжение, Ut

335 В/5 с

Время срабатывания, tA

< 25 нс

----------

Вид защиты

N/PE

Номинальное рабочее напряжение, Uo

230 В АС

Максимальное длительное рабочее напряжение, Uс

255 В АС

Импульсный ток, Iimp (10/350)

25 кА

Коммутируемый заряд, Q

12.5 A*с

Удельная энергия, W/R

156 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

50 кА

Номинальный разрядный ток, In(8/20)

30 кА

Уровень напряжения защиты при Iimp, Up

< 1.3 кВ

Временное перенапряжение, Ut

1200 В / 0.2 с

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

моноблочный

Монтаж

настенный

Положение в пространстве

вертикальное

Материал корпуса

сталь окрашенная

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

220

Высота, мм

380

Глубина, мм

207

Вес, кг

Клеммы и присоединяемые проводники

Тип клемм

винтовые

- жесткий одножильный

⩽ 16 мм²

- гибкий многожильный

⩽ 16 мм²

Сигнализация исправного состояния, цепи управления и передачи данных

Светодиодная сигнализация

аварийное состояние - красное свечение светодиода

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP54

Рабочая температура

-40°C...+80°C

Атмосферное давление

от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)

Информация для заказа

Каталожный номер

Р120 008

Наименование

K2BOX1 - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-11-2013

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "УЗИП электрооборудования распределительный сетей до 1000 В", 2024
