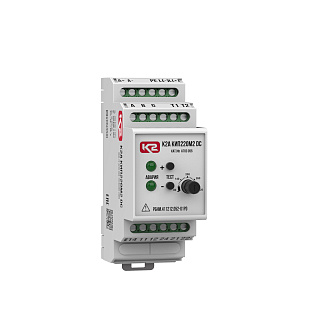

К2А КИП220М2 DC - прибор
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер А703 055Копировать
Добавить в сравнение
с НДС 22% без НДС41 734.00 ₽Под заказ1 шт. на сумму 41 734.00 ₽
от 8 шт.39 647.00 ₽5%от 12 шт.37 561.00 ₽10%от 8 шт.32 498.00 ₽5%от 12 шт.30 787.00 ₽10%1 шт. на сумму 41 734.00 ₽
ОписаниеПодробнее о продукте (PDF)Прибор предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока с изолированной нейтралью. Напряжение контролируемой сети Un = 220 В DC, среднее значение Ran = 220 кОм, Us = 220±10 % В DC. Контакты дистанционной сигнализации 230 В АС / 30 В DC, 2.5 А.
ОписаниеХарактеристикиДокументацияЭволюция устройстваОписаниеПрибор контроля сопротивления изоляции К2А КИП220М2 DC, ТУ 4220-004-79740390-2009 предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях). C помощью прибора производится непрерывный автоматический контроль сопротивления изоляции положительной и отрицательной шины сети относительно шины PE. В случае использования прибора на мобильном оборудовании (например, транспортном средстве) контроль осуществляется относительно корпуса этого оборудования.
К2А КИП220М2 DC, ТУ 4220-004-79740390-2009 - прибор контроля сопротивления изоляции в цепях с изолированной нейтралью постоянного тока:
• Предназначен для непрерывного контроля сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- сетях);
• Выпускается на напряжение контролируемой сети Un = 220 В DC.
• Обеспечивает срабатывание контактов дистанционной сигнализации и индикацию светодиодов на лицевой панели при падении сопротивления изоляции ниже уставки Ran = 80÷320 кОм.
• Напряжение питания прибора Us = 220±10 % В DC.
• Две группы контактов дистанционной сигнализации способны коммутировать нагрузку 230 В АС / 30 В DC, 2 А.- питание прибора А(+), А(-);

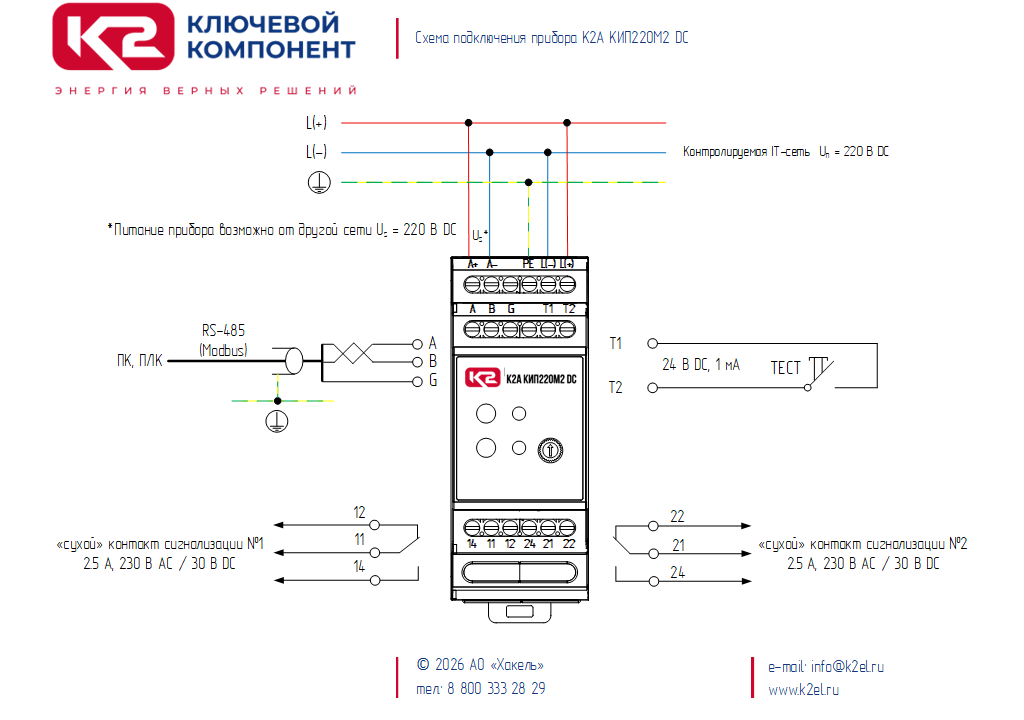

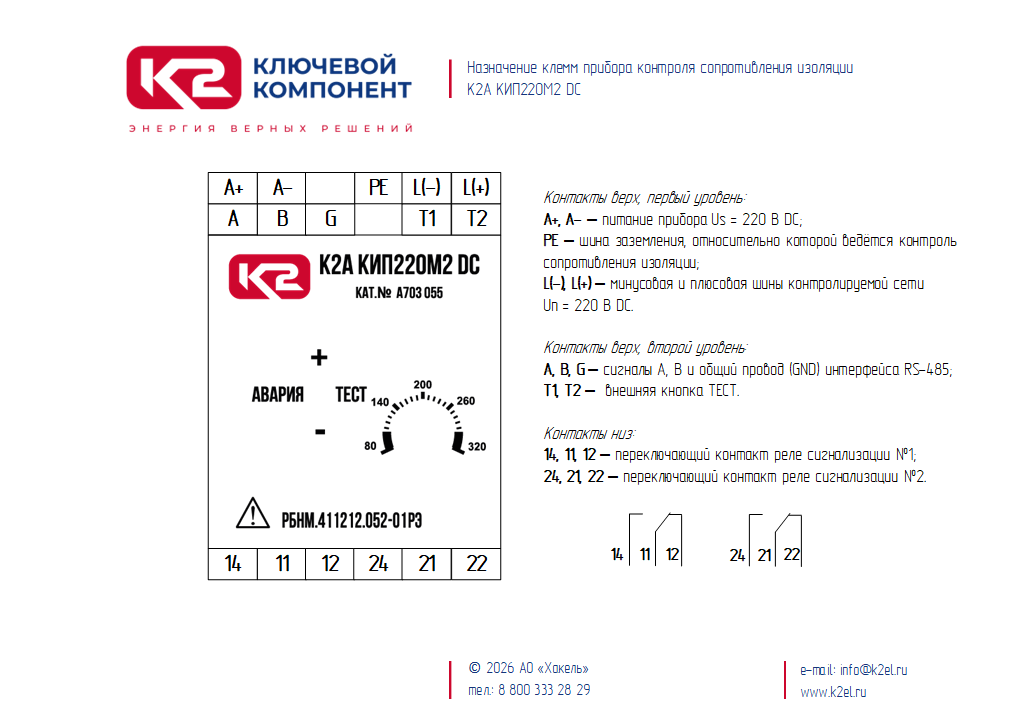

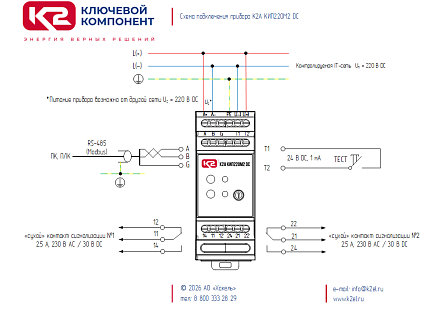

Подключение внешних цепей:
- контролируемая сеть L(+), L(-), PE;
- внешняя ТЕСТ кнопка Т1, Т2;
- две группы релейных выходов сигнализации 14, 11, 12 , 24, 21, 22;
- интерфейс RS-485 - A, В, G.
В случае, когда контролируемое сопротивление изоляции становится ниже установленного уровня Ran, происходит замыкание дублирующих контактов дистанционной сигнализации ("сухих контактов": 11, 12, 14 и 21, 22, 24) и на лицевой панели прибора загорается индикатор АВАРИЯ+ или АВАРИЯ-, в зависимости от того, относительно какой шины произошло снижение сопротивления изоляции.
Для дистанционной проверки работоспособности прибора доступно подключение внешней кнопки ТЕСТ, питание которой осуществляется от самого прибора. Для настройки и диагностики прибор оснащен интерфейсом RS-485, работающим по протоколу MODBUS.
Регулятор, размещенный на лицевой панели прибора, позволяет устанавливать значения уставки срабатывания Ran с точностью ± 8% Если необходимо устанавливать Ran с большей точностью, то необходимо подключить откалиброванное сопротивление к клеммам L(+) и PE (или L(-) и PE), предварительно отключив прибор от контролируемой сети. Значение этого сопротивления должно соответствовать требуемому значению Ran. При этом регулятор на лицевой панели необходимо установить в крайнее левое положение и затем медленно вращать вправо. Когда загорится красный индикатор "+" (или "-") - остановить процесс настройки и подключить устройство к контролируемой сети. Уставку также можно регулировать через специальное программное обеспечение "K2 Assistant" по встроенному RS-485 (протокол MODBUS).
Структура наименования К2А КИП220М2 DC, ТУ 4220-004-79740390-2009:К2А - продуктовое направление промышленной автоматики АО «Хакель»;
КИ - прибор для контроля сопротивления изоляции;
П - корпус из полиамида для крепления на DIN-рейку 35 мм;
220 DC - напряжение контролируемой сети Un = 220 В DC;
М2 - модификация с напряжением питания прибора ±10 %В DC от напряжения контролируемой сети;
ТУ 4220-004-79740390-2009 - номер ТУ.
Пример: К2А КИП220М2 DC - прибор для контроля сопротивления изоляции в сетях постоянного тока с изолированной нейтралью. Напряжение контролируемой сети Un = 220 В DC, размещено в корпусе из полиамида для крепления на DIN-рейку 35 мм. Выпускается по ТУ 4220-004-79740390-2009.
Теория и особенности применения:
• при проведении любых работ в контролируемой IT сети, необходимо отключить прибор из контролируемой линии. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя прибора.

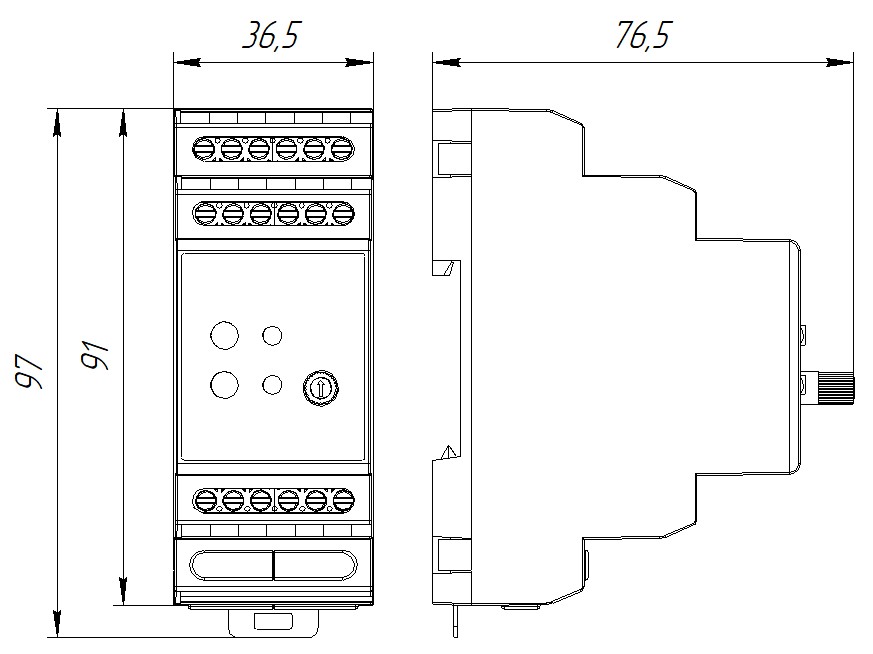

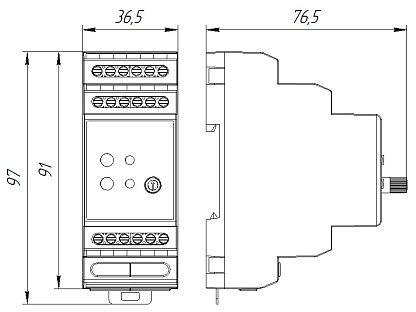

• в отличии от базовой версии К2А КИП220 DC с напряжением питания Us = 24 ±10% В DC прибор К2А КИП220М2 DC имеет напряжение питания Us = 220 ±10% В DC.ХарактеристикиКорпусТип корпусамоноблочныйКоличество модулей DIN2МонтажDIN-рейка 35 ммМатериал корпусаполиамидЦвет корпусасерыйВесогабаритные характеристикиШирина, мм36Высота, мм96Глубина, мм70Вес, кг0.110Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм0.5 H•мCечение присоединяемых проводников:- жесткий одножильный0.5÷4 мм²- гибкий многожильный0.5÷4 мм²Длина зачистки проводников5÷6 ммСигнализация исправного состояния, цепи управления и передачи данныхСветодиодная сигнализацияаварийное состояние - красное свечение светодиодаДистанционная сигнализациядве группы "сухих" контактов на устройствоКонтакты дистанционной сигнализации- сопротивление изоляции2*10⁷ Ом- максимально коммутируемый ток AC2 A- максимально коммутируемое напряжение AC230 В- максимально коммутируемый ток DC0.25 A- максимально коммутируемое напряжение DC220 В- сечение проводника0.25÷4.0 мм² одножильный, 0.25÷4.0 мм² многожильный- длина зачистки проводников5÷6 мм- номинальный момент затяжки0.5 H•мПередача данных- цифровой интефейсRS-485, гальванически изолированный- протокол передачиMODBUS- cкорость передачи9 600 - 115 200 БодЦепь удаленного тестирования- коммутационные характеристики24 В DC, 1 мAЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69У2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Сопротивление изоляции2 ×10⁷ ОмРабочая температура-40°C...+55°CГруппа механического исполнения по ГОСТ 17516.1-90М6, М25, М43Гарантийный срок5 летСредний срок службы до списания, Тсл.ср.сп≥ 10 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерА703 055НаименованиеК2А КИП220М2 DC - приборТУТУ 4220-004-79740390-2009Количество в упаковке1, шт.Минимальный заказ1, шт.ТН ВЭД9030 33ОКПД 226.51.43.137ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯНапряжение питания, Us220 ±10% В DCНоминальный ток20 мАНапряжение контролируемой сети, Un220 В ±10%Среднее значение уставки срабатывания, Ran220 кОмПредельные значения уставки срабатывания, Ran80...320 кОмПогрешность измерения±8 % от значения RanГистерезис, H>10% от установленного значения RanЭнергопотребление, P3 ВтВнутреннее сопротивление измерительной цепи, Ri> 220 кОмСертификатыДекларация о соответствии Приборов контроля изоляции в сетях с изолированной нейтралью, К2А КИП, К2А МСИ, ТУ 4220-004-79740390-2009 требованиям ТР ТС 004/2011 и ТР ТС 020/2011 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
Материалы для скачивания
Модели для проектировщиковЭволюция устройстваКат. номерНаименованиеА703 046К2А КИП220 DC - прибор
