К2А ХР232 1.0 - модуль гальваноразвязки

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер А600 114

0.00 ₽

с НДС 20% без НДС

В разработке

Описание

Предназначен для полной гальванической изоляции между двумя устройствами, соединенными интерфейсом RS-232, а также для защиты от взаимного проникновения электромагнитных помех и скачков (выбросов) напряжения.

Описание

Характеристики

Документация

Описание

Модуль гальванической развязки К2А ХР232 1.0, РБНМ.426439.001 ТУ предназначен для полной изоляции между устройствами, соединёнными по интерфейсу RS-232, и обеспечения надёжной передачи данных в промышленных системах. Устройство предотвращает взаимное влияние оборудования, защищает от электромагнитных помех и импульсных перенапряжений, обеспечивая стабильность и корректность сигнала.

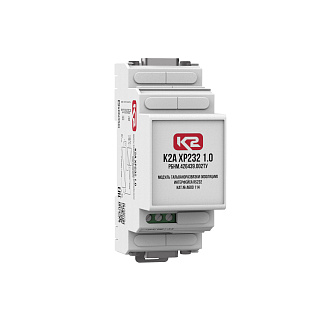

Модуль К2А ХР232 1.0, РБНМ.426439.001 ТУ размещен в корпусе шириной 2ТЕ для установки на DIN-рейку 35 мм:

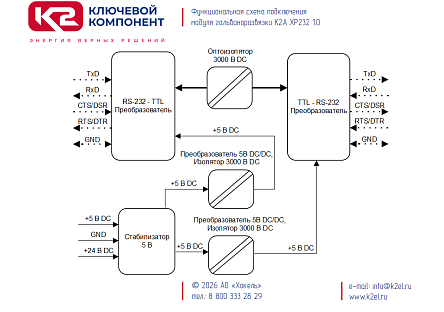

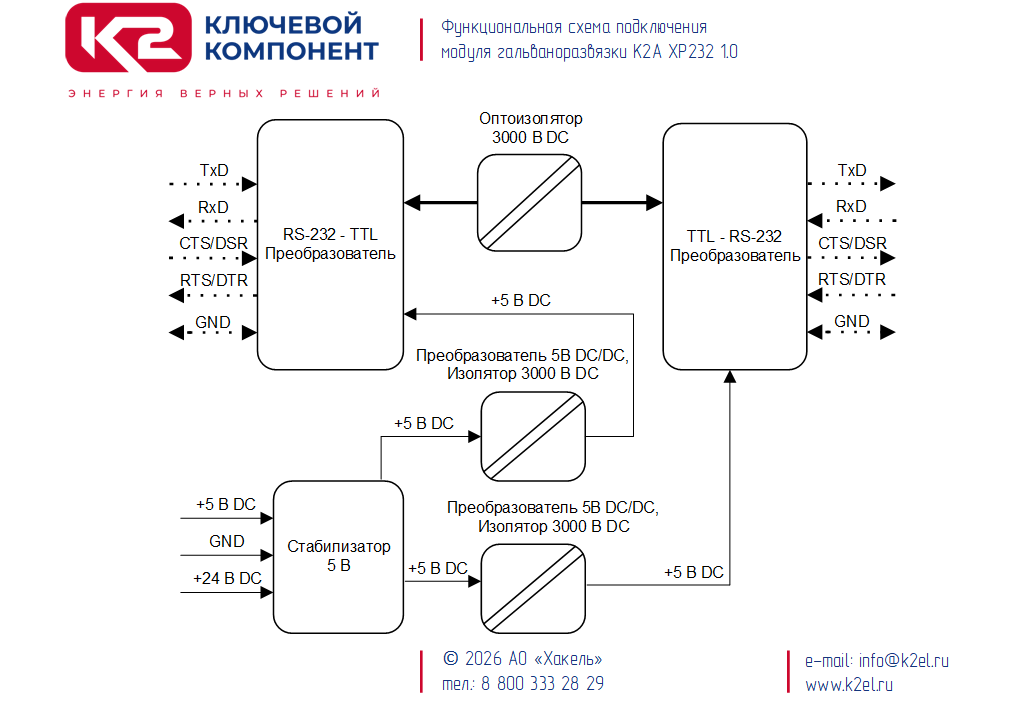

- Конструктивно изделие представляет из себя последовательное соединение преобразователя стандарта RS-232 (-15…+15 В) в TTL (-5…+5 В), и преобразователя стандарта TTL (-5…+5 В) в RS-232 (-15…+15 В) в одном корпусе;
- Содержит оптоизоляторы на напряжение 3.0 кВ (порты питания) и 2.5 кВ (порты данных);
- Позволяет увеличить физическую длину проводников между источником и приемником до 30 м (15 м на каждый сегмент);
- На корпусе устройства предусмотрена световая индикация, которая сигнализирует о наличии питания, приёма/передачи данных (располагаются в корпусе на месте разъемов);
- Питание модуля осуществляется от внешнего источника с номинальным напряжением Uо= 24 В DC или 5 В DC с защитой от переполюсовки;

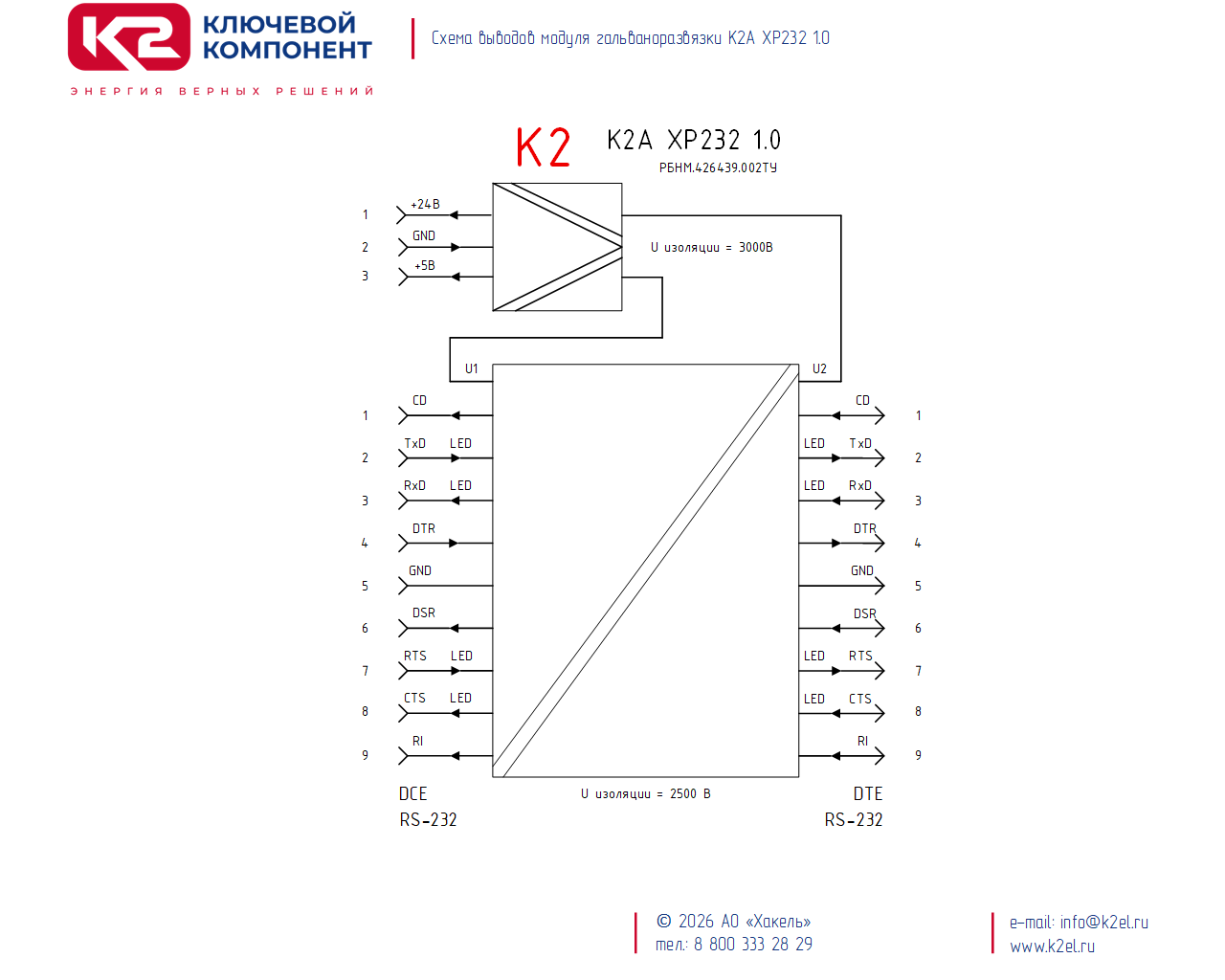

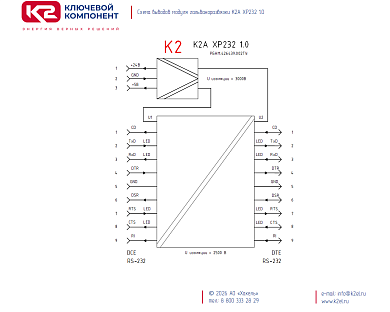

- Входной разъем на корпусе изделия DB9F (D-SUB), выходной DB9M (D-SUB);
- Гарантийный срок эксплуатации 5 лет.

Структура наименования К2А ХР232 1.0, РБНМ.426439.001 ТУ:
К2А - продуктовое направление промышленной автоматики АО "Хакель";
ХР - серия модулей гальваноразвязки, размещенных в корпусе шириной 2ТЕ для крепления на DIN-рейку 35 мм;
232 - для применения с устройствами соединенными по интерфейсу RS-232;
1.0 - номер модели в серии;
РБНМ.426439.001 ТУ - номер ТУ.

Пример: К2А ХР232 1.0, РБНМ.426439.001 ТУ - Модуль гальванической развязки серии ХР, модель1.0, производства АО "Хакель", размещено в корпусе шириной 2 ТЕ для крепления на DIN-рейку 35 мм, служит для изоляции устройств соединённых по интерфейсу RS-232 . Выпускается по РБНМ.426439.001 ТУ.

Характеристики

Общие электрические характеристики

Номинальное напряжение, Uo

5 В DC, 24 В DC

Род тока

постоянный

Потребляемая мощность при номинальных параметрах

< 1.5 Вт

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет корпуса

серый

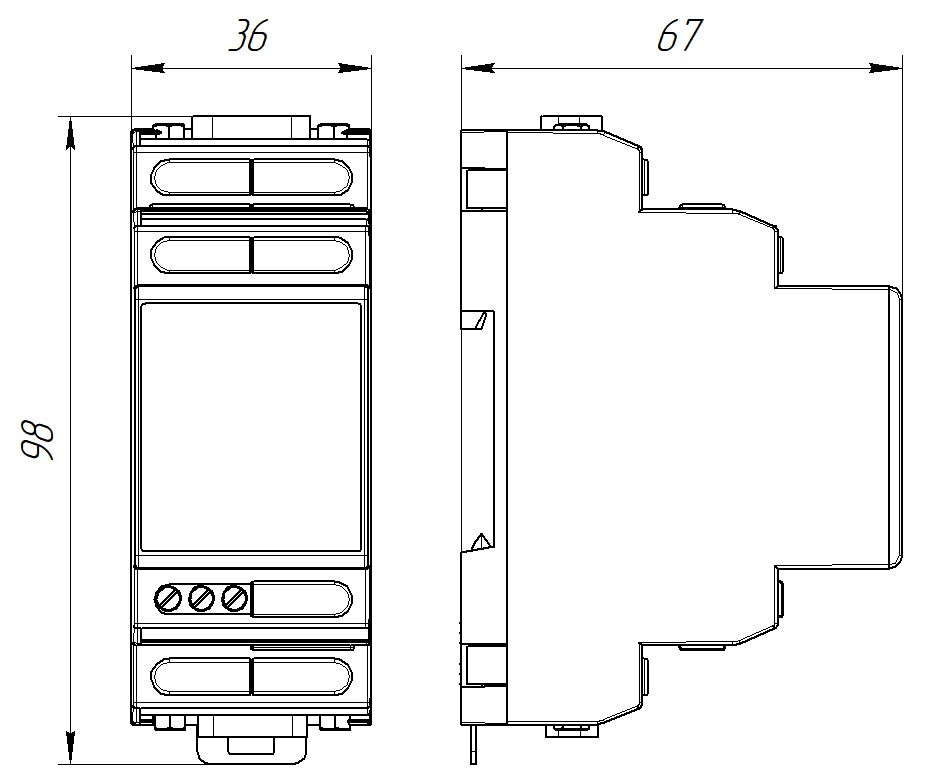

Весогабаритные характеристики

Ширина, мм

36.3

Высота, мм

97.5

Глубина, мм

69.5

Вес, кг

0.090

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

0.4 H•м

Cечение присоединяемых проводников:

Линия питания

- жесткий одножильный

0.5÷2.5 мм²

- гибкий многожильный

0.25÷2.5 мм²

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ4**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Сопротивление изоляции

⩾ 20 МОм

Рабочая температура

-40°C...+60°C

Атмосферное давление

от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)

- диапазон частот

10 - 35 Гц

- максимальная амплитуда ускорения

5 м/с-², (0.5 g)

Гарантийный срок

5 лет

Средний срок службы до списания, Тсл.ср.сп

≥ 10 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

А600 114

Наименование

К2А ХР232 1.0 - модуль гальваноразвязки

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "Устройства промышленной автоматики", 2024

Модели для проектировщиков

STEP 3D-модель К2А ХР232 1.0
