ГСВ23-230/20 - СНЯТО С ПРОИЗВОДСТВА
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер 230 000Копировать
Добавить в сравнение
Снято с производства
ОписаниеПодробнее о продукте (PDF)Однополюсное УЗИП класса испытаний II+III ограничивающего типа. Применяется для защиты фазного проводника в системах переменного тока и полюса в системах постоянного тока. Состоит из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uо = 230/300 В AC/DC. Imax(8/20) = 20 кА.
ОписаниеХарактеристикиДокументацияОписаниеУстройство ГСВ23-230/20, ТУ 3428-002-79740390-2007 испытано в соответствии с классами испытаний II и III, согласно ГОСТ IEC 61643-11. Устанавливается после УЗИП класса I в пределах 1 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122) в распределительные щиты.

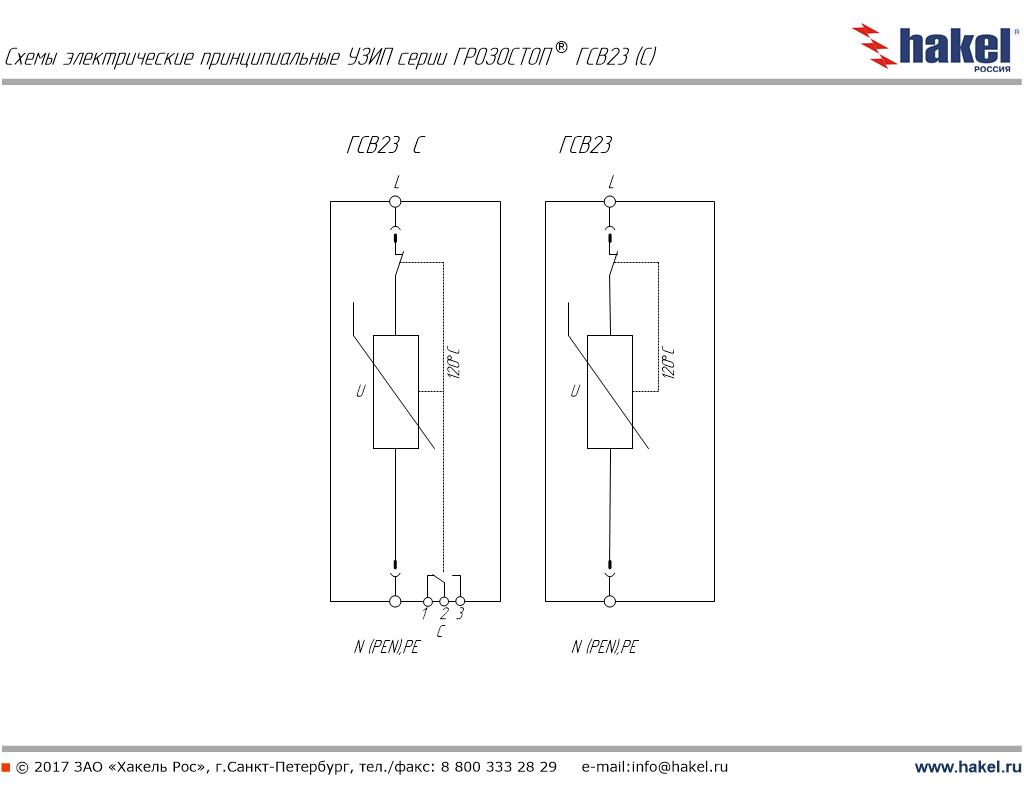

ГСВ23-230/20, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний II+III на основе оксидно-цинкового варистора.

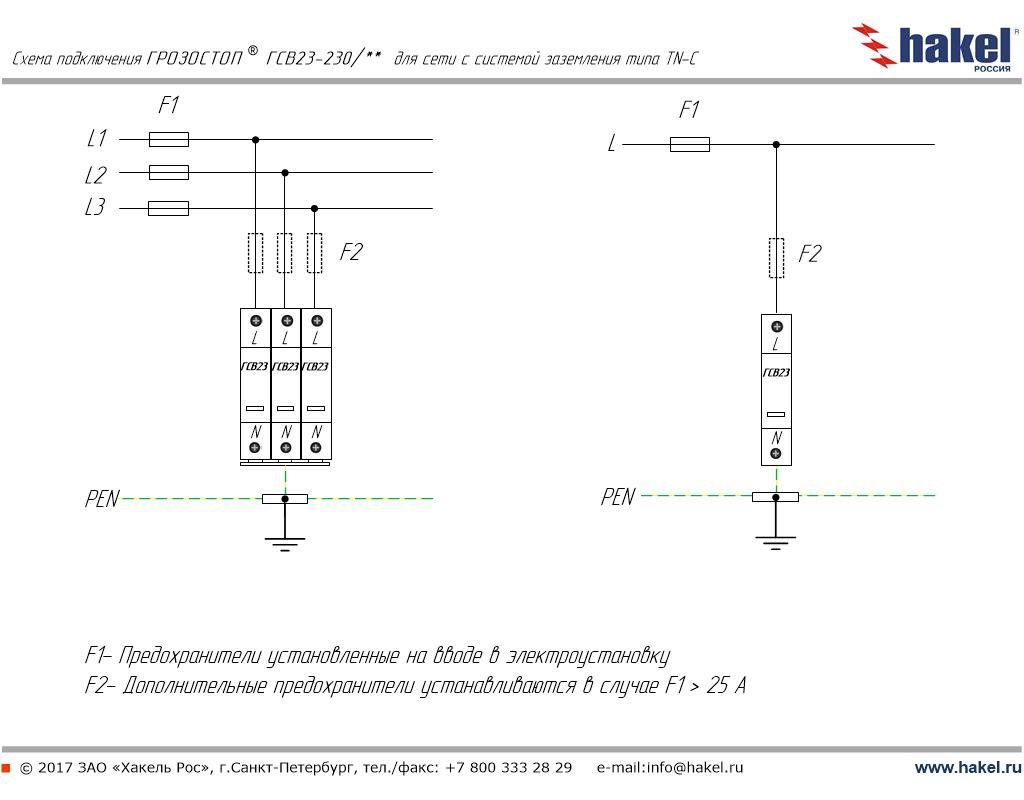

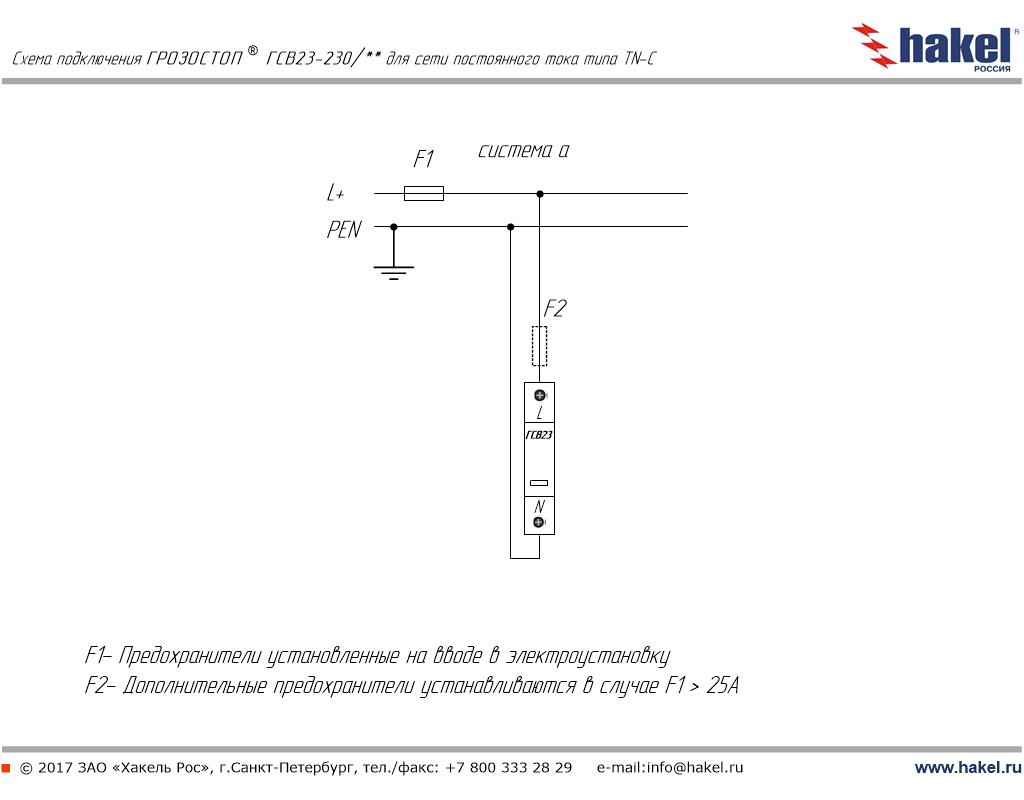

- Предназначено для защиты фазного проводника L/N, L/PEN, L/PE в системах переменного тока и полюса L-/L+, L+/PE, L-/PE постоянного тока.
- Состоит из сменного варисторного модуля и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- Способно отводить импульсы тока Imax(8/20) = 20 кА, Uoc(1.2/50) = 6 кВ.
- Выпускается на номинальное рабочее напряжение системы Uо= 230/300 В AC/DC.
- Применяется в сетях переменного и постоянного тока с системами заземления типа TN-C, TN-S, TT и IT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
Структура наименования ГСВ23-230/20, ТУ 3428-002-79740390-2007 :
ГСВ - серия устройств для защиты оборудования распределительных сетей до 1000 В ограничивающего типа;
23 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
230 - номинальное напряжение системы, Uо AC;
20 - максимальный разрядный ток, Imax(8/20);
ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: ГСВ23-230/20, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний II и III в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, Imax(8/20) = 20 кА, один полюс. Выпускаются по ТУ 3428-002-79740390-2007.
Теория и особенности применения:
• при расстоянии от точки установки УЗИП класса испытаний II+III до защищаемого оборудования менее 5 м необходимости в установке дополнительного устройства защиты класса испытаний III в непосредственной близости от оборудования не возникает.
ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11II+IIIКоличество полюсов1Применяются в сетях с системами заземленияTN-C, TN-S, IT, TT----------Вид защитыL/N , L/PEN, L/PE, +/-, +/PE, -/PEНоминальное рабочее напряжение, Uo230 В ACНоминальное рабочее напряжение, Uo300 В DCМаксимальное длительное рабочее напряжение, Uс275 B ACМаксимальное длительное рабочее напряжение, Uс350 B DCМаксимальный разрядный ток, Imax (8/20)20 кАНоминальный разрядный ток, In(8/20)10 кАИспытательный импульс, Uoc (1.2/50)6 кВУровень напряжения защиты при In, Up< 1.1 кВУровень напряжения защиты при Uoc, Up< 800 ВВременное перенапряжение, Ut335 В/5 сНоминал защитного предохранителя25 A gGНоминальный ток короткого замыкания, Isccr25 кАrmsВремя срабатывания, tA< 25 нсКорпусТип корпусасо сменными модулямиКоличество модулей DIN1МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет базычерныйЦвет модуля с варисторомжелтыйВесогабаритные характеристикиШирина, мм17.5Высота, мм102Глубина, мм79Вес, кг0.142Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - зеленый индикатор, авария - красный индикаторЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69У2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-40°C...+80°CГарантийный срок2 годаСредний срок службы до списания, Тсл.ср.сп≥ 10 летИнформация для заказаКаталожный номер230 000НаименованиеГСВ23-230/20 - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСнято с производстваСнято
